MCT是一种新型MOS与双极复合型器件 。MCT是将MOSFET的高阻抗、低驱动下MCT的功率、快开关速率的特征与晶闸管的高压、大电流特型连系在一起，形成大功率、高压、快速全控型器件 。实质上MCT是一个MOS门极控制的晶闸管 。它可在门极上加一窄脉冲使其导通或关断，它由无数单胞并联而成 。它与GTR，MOSFET，IGBT，GTO等器件相比，有如下优点：（1）电压高、电流容量大，阻断电压已达3000V，峰值电流达1000A，最大可关断电流密度为6000kA/m2；（3）极高的dv/dt和di/dt耐量，dv/dt已达20kV/s，di/dt为2kA/s；（4）开关速率快，开关消耗小，开通时间约200ns，1000V器件可在2s内关断 。IGCT是在晶闸管手艺的基础上连系IGBT和GTO等手艺开发的新型器件，适用于高压大容量变频系统中，是一种用于巨型电力电子成套装置中的新型电力半导体器件 。
IGCT是将GTO芯片与反并联二极管和门极驱动电路集成在一起，再与其门极驱动器在外围以低电感方法毗连，连系了晶体管的稳固关断能力和晶闸管低通态消耗的优点 。在导通阶段施展晶闸管的性能，关断阶段泛起晶体管的特征 。IGCT芯片在不串不并的情形下，二电平逆变器功率0.5~3MW，三电平逆变器1~6MW；若反向二极管疏散，不与IGCT集成在一起，二电平逆变器功率可扩至4/5MW，三电平扩至9MW 。IEGT是耐压达4kV以上的IGBT系列电力电子器件，通过接纳增强注入的结构实现了低通态电压，使大容量电力电子器件取得了奔腾性的生长 。IEGT具有作为MOS系列电力电子器件的潜在生长远景，具有低消耗、高速行动、高耐压、有源栅驱动智能化等特点，以及接纳沟槽结构和多芯片并联而自均流的特征，使其在进一步扩大电流容量方面颇具潜力 。IPEM是将电力电子装置的诸多器件集成在一起的？ 。IPEM实现了电力电子手艺的智能化和？榛，大大降低了电路接线电感、系统噪声和寄生振荡，提高了系统效率及可靠性 。

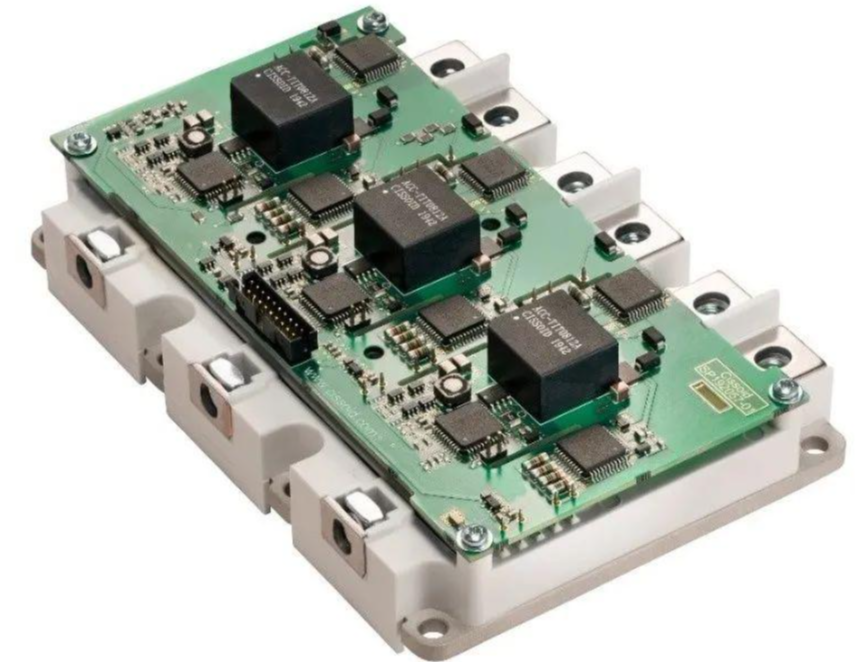

电力电子积木PEBB（Power Electric Building Block）是在IPEM的基础上生长起来的可处置惩罚电能集成的器件或？ 。虽然它看起来很像功率半导体？，但PEBB除了包括功率半导体器件外，还包括门极驱动电路、电平转换、传感器、；さ缏贰⒌缭春臀拊雌骷 。多个PEBB？橐黄鹗虑榭梢酝瓿傻缪棺弧⒛芰康闹婧妥弧⒁蹩蛊ヅ涞认低臣豆π，PEBB最主要的特点就是其通用性 。晶闸管（SCR）自问世以来，其功率容量提高了近3000倍 。现在许多国家已能稳固生产8kV／4kA的晶闸管 。日本现在已投产8kV／4kA和6kV／6kA的光触发晶闸管（LTT），美国和欧洲主要生产电触发晶闸管 。预计在以后若干年内，晶闸管仍将在高电压、大电流应用场合获得继续生长 。该器件特殊适用于传送极强的峰值功率（数MW）、极短的一连时间（数ns）的放电闭合开关应用场合，如：激光器、高强度照明、放电燃烧、电磁发射器和雷达调制器等 。该器件能在数kV的高压下快速开通，不需要放电电极，具有很长的使用寿命，体积小、价钱较量低，可望取代现在尚在应用的高压离子闸流管、引燃管、火花间隙开关或真空开关等 。目今已有两种通例GTO的替换品：高功率的IGBT？椤⑿滦虶TO派生器件－集成门极换流IGCT晶闸管 。当今高功率IGBT？橹械腎GBT元胞通常多接纳沟槽栅结构IGBT 。与平面栅结构相比，沟槽栅结构通常接纳1μm加工精度，从而大大提高了元胞密度 。与IGBT一样，它也分平面栅和沟槽栅两种结构，前者的产品即将问世，后者尚在研制中 。IEGT兼有IGBT和GTO两者的某些优点：低的饱和压降，宽的清静事情区（吸收回路容量仅为GTO的1/10左右），低的栅极驱动功率（比GTO低2个数目级）和较高的事情频率 。加之该器件接纳了平板压接式电极引出结构，可望有较高的可靠性 。MOS门极控制晶闸管充分地使用晶闸管优异的通态特征、优良的开通和关断特征，可望具有优良的自关断动态特征、很是低的通态电压降和耐高压，成为未来在电力装置和电力系统中有生长前途的高压大功率器件 。与硅快恢复二极管相比，这种新型二极管的显著特点是：反向泄电流随温度转变小、开关消耗低、反向恢复特征好 。在用新型半导体质料制成的功率器件中，最有希望的是碳化硅（SiC）功率器件 。它的性能指标比砷化镓器件还要高一个数目级，碳化硅与其他半导体质料相比，具有下列优异的物理特点：高的禁带宽度，高的饱和电子漂移速率，高的击穿强度，低的介电常数和高的热导率 。并且，SiC器件的开关时间可达10nS量级，并具有十分优越的FBSOA 。
功率半导体器件洗濯：
针对种种半导体差别的封装工艺如功率器件QFN，为包管产品的可靠性，尊龙凯时科技研发多款自主知识产权专利洗濯剂，针对差别工艺及应用的半导体封装需要的细密洗濯要求，尊龙凯时科技在水基洗濯方面开发了较为完整的水基系列产品，细腻化对应涵盖从半导体封装到PCBA组件终端，包括有水基洗濯剂和半水基洗濯剂，碱性水基洗濯剂和中性水基洗濯剂等 。详细体现在，在一律的洗濯力的情形下，尊龙凯时科技的兼容性较佳，兼容的质料更为普遍;在一律的兼容性下，尊龙凯时科技的功率器件QFN洗濯剂洗濯的锡膏种类更多(测试过的锡膏品种有ALPHA、SMIC、INDIUM、SUPER-FLEX、URA、TONGFANG、JISSYU、HANDA、OFT、WTO等品牌;测试过的焊料合金包括SAC305、SAC307、6337、925等差别因素)，洗濯速率更快，离子残留低、清洁度更好 。尊龙凯时科技专注电子制程细密洗濯20多年履历，在水基洗濯剂方面颇有心得，包括油墨水基洗濯剂，环保洗濯剂，半导体芯片封装水基洗濯剂等数十款产品，多年来受到无数客户的青睐 。我们有强盛的售前手艺指导和最知心的效劳，水基洗濯，选择合科技，决不会让您失望！尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持 。以上即是功率器件的质料的演进与功率器件电子芯片洗濯先容先容，希望可以帮到您！
