芯片制造是整个工业链的中游，也是焦点环节，并且是手艺难度最高的环节之一。在半导体要害装备和基础质料领域，我国整体自主化水平仍低。从全球晶圆制造的地区漫衍看，我国大陆地区晶圆厂整体占有 16%的市场份额，但主要产能在10nm以上制程，先进制程的产能规模显著缺乏
；梓胂盗行酒纳ひ裁媪倬г仓圃旎方诘亩贪，但若是其 9000i 芯片完全实现自主生产，意味着我国本土晶圆制造工业链自主化水平的显著提升。

制造装备也是半导体工业链的主要环节，包括光刻机、刻蚀机、薄膜沉积装备等，这些装备是制造半导体产品所必需的，并且质料方面，芯片制造需要使用高纯度的半导体质料，如硅片、砷化镓等。海内企业对半导体质料制备手艺的研究和开发水平缺乏，仍需提高质料的质量和纯度。但海内整体芯片制造企业数目较少，反观西欧等芯片工业蓬勃的国家和地区，巨头是很是多的，由于芯片行业竞争强烈，投入大，只有巨头才华一连投入和产出，抗危害能力才强，我们知道2023年是半导体行业的严冬，虽然十大设计企业的进入门槛从70亿元降低到65亿元，但整体增添率高达51%。现在，十大设计企业的销售合计抵达1829.2亿元，行业占比为31.7%，与2022年同期的1226.5亿元，占比22.9%相比，有了显着改善。这说明，当行业处于下行周期时，头部企业的抗压能力更强。

我国晶圆加工装备的整体自主化水平较低，光刻装备对ASML等公司的光刻机依赖度高，目今上海微电子等光刻机研发企业一连提升手艺实力，已经具备28nm以上制程的研爆发产能力。在北方华创、中微公司等头部公司的引领下，我国刻蚀和薄膜沉积装备的国产化率获得显著提升，而在量检测领域，国产装备的渗透率仍低。从半导体装备入口地的转变看，非美装备的占比显着提升。2020 年，美国装备占我国采购份额的 53%，预计到 2023 年将回落至 43%。

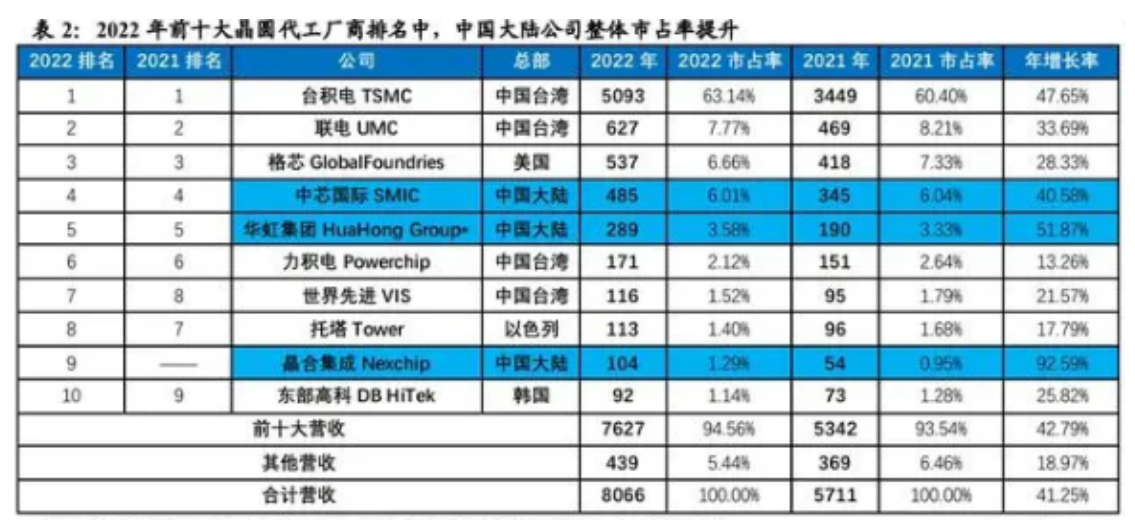

据统计，2022年，中国台湾地区的晶圆制造龙头台积电营收超5千亿元，在全球晶圆代工厂中占有 63%的市场份额。联电和格芯排第二、三名，大陆地区晶圆代工企业中芯国际、华虹集团和晶合集身划分位列第四、五和第九名。全球前十大晶圆代工厂市场份额达 94.6%，而中国大陆地区三家晶圆厂的市场份额为10.88%，相较2021年提升0.56个百分点。

但海内仍主要以中低端产品为主。虽然有一些企业在一直加大投入，提升制造工艺水平，但与国际领先企业相比，仍保存一定的差别。同时，由于受到质料、装备等方面的限制，海内制造企业的生产效率和良品率也相对较低，同时，海内芯片制造企业也面临着一些挑战和难题。首先，芯片制造需要大宗的资金投入，包括装备购置、手艺研发、人力本钱等
；其次，海内芯片制造企业缺乏焦点手艺和自主知识产权，需要增强手艺立异和人才作育力度
；别的，海内芯片制造企业还需要面临国际竞争敌手的竞争压力，需要一直提高自身的竞争力。因此“国产替换”的路还很长，但机缘较大，若海内厂商掌握住时机，照旧可以更上一层楼的。

封装测试是半导体工业链的下游环节，也是海内企业最为集中的环节之一。封装测试是最后一个环节。凭证分装方法，可分为 WB/FC×BGA/CSP 等四类，其中 FCBGA 手艺要求最高。随着海内半导体工业的生长，封装测试企业数目也在一直增添，且手艺水平一直提升。现在，海内主要的封装测试企业包括长电科技、通富微电、华天科技等。这些企业在封装测试领域有着富厚的履历和较强的手艺实力，能够知足海内外企业的需求。

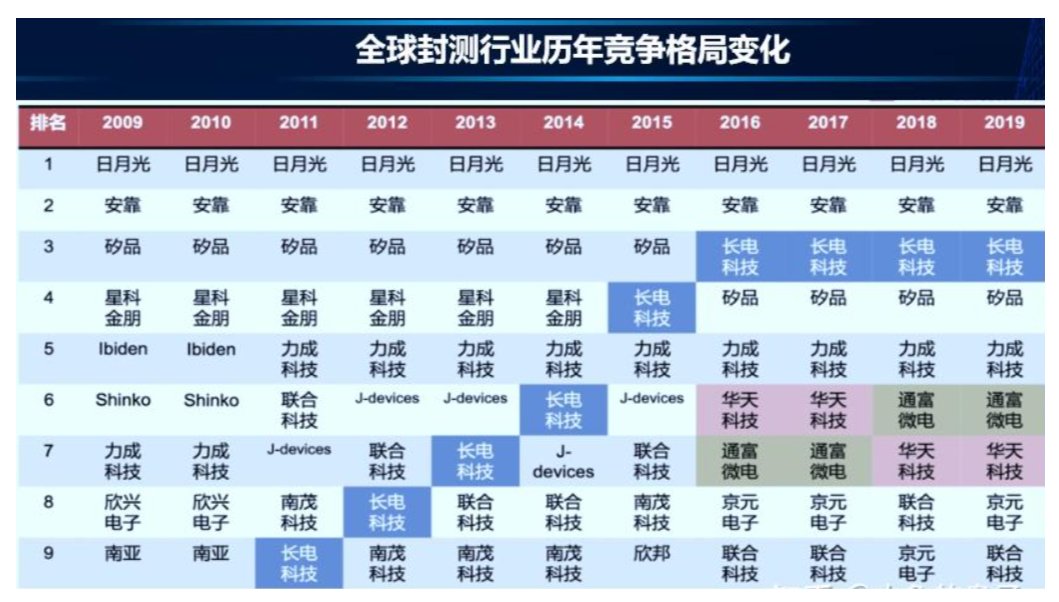

海内芯片封装测试行业近年来获得了快速生长，手艺水平和市场规模一直提高。现在，中国已经成为全球最大的芯片封装测试市场之一，且增速显着高于全球水平。海内封测市场在全球占比达70%，大陆企业市场占有率为20%左右，行业的规模优势显着。中国封装业起步早、生长快，中国大陆封测环节在全球已经具备一定的竞争力。2020年全球前十大封测企业中，中国大陆企业长电科技、通富微电和华天科技划分位列3、6、7名。

在手艺方面，海内封装测试企业已经具备了先进封装手艺的研发和生产能力，如BGA、WLCSP、SiP等。这些手艺的应用使得芯片封装越发小型化、高密度化和高性能化。同时，海内封装测试企业也在起劲引进国际先进手艺，提高自身的手艺水平和研发能力。

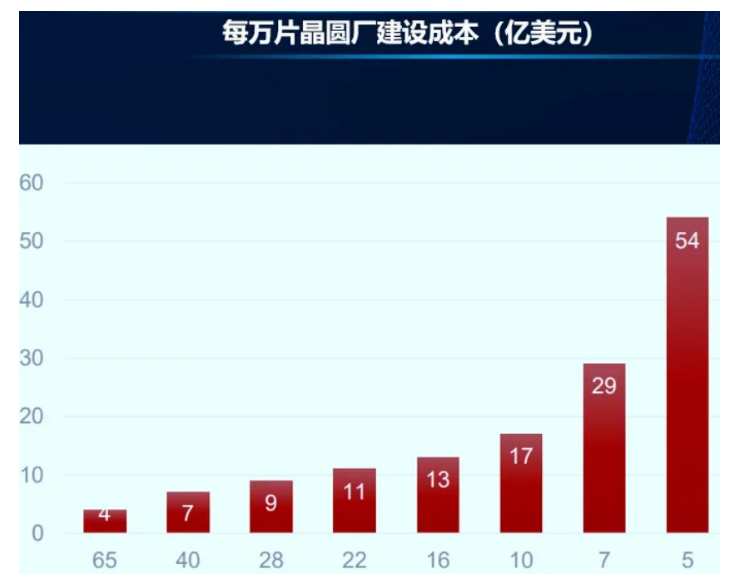

摩尔定律想必各人都知道，其焦点内容是集成电路上可以容纳的晶体管数目在约莫每18个月到24个月会增添一倍。但随着芯片制程一直缩小，摩尔定律即将被突破。早在2018年，芯片现实性能与摩尔定律的要求间的差别扩大了15倍。随着摩尔定律被突破，陪同而来的就是本钱的上升。5nm芯片的晶圆厂建设本钱高达54亿美元，是28nm的6倍。系统异质整合是提升系统性能，降低本钱的要害手艺之一，需要依赖先进封装手艺。

在市场规模方面，海内封装测试行业泛起出快速增添的趋势，半导体工业的下游应用领域已经很是普遍，且市场潜力重大。据中国半导体行业协会数据，2011年至2020年，中国封装测试行业的市场规模由975.7亿元增添至2509.5亿元，年复合增添率约为11.1%。同时，随着海内半导体工业的快速生长，封装测试市场的需求也一连增添，为行业生长提供了辽阔的空间。总体来说，海内芯片封装测试行业已经具备了一定的规模和实力，并在手艺水平和市场规模方面一直取得希望。未来，随着手艺的一直前进和市场需求的一直增添，海内封装测试企业有望实现更高水平的生长。

半导体芯片封装洗濯：

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物，究竟哪些才是最备受关注的呢
？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
