芯片金属互连新工艺手艺与芯片封装洗濯先容

一、互连

集成电路金属互连工艺是通过光刻将淀积的金属薄膜形成布线,将内部相互隔离的器件凭证一定要求毗连成电路,确保芯片电信号传输。

凭证最小的金属线节距, 集成电路金属互连可以分为局部互连、 中心互连和全局互连。局部互连是指在器件层举行的互连,包括栅极多晶硅和底层金属互连,通常接纳最小的金属线节距以减小线条的尺寸效应 ;中心互连金属层的拥挤水平相对较低, 因此允许放宽金属线节距并增添金属层厚度 ;全局互连是集成电路芯片的顶部布线层, 主要用于电源接入和信号输入/ 输出, 通常具有较大的金属膜厚和线节距, 但需要知足与芯片外部 (即封装) 毗连有关的特殊要求。

1997年,IBM实现了Cu大马士革工艺,由于铜具有更好的导电性和抗电迁徙特征,制作金属互连的主要质料由早期的铝换成了铜。因此,现在铜互连成为芯片互连的主流工艺。与铝互连相比,铜互连具有更好的电阻性和可靠性。然而,随着手艺节点的进一步生长,电阻的尺寸效应越发明显。凭证Matthiessen定律,线路电阻率由体电阻率、 外貌散射和晶界散射等因素决议, 其简化的表达式为:


式中:ρtotal是总电阻率 ;ρ0是体电阻率 ;λ 是电子平均自由程 ;d是薄膜平均厚度 ;p 是外貌散射因子 ;D 是平均晶粒尺寸 ;R 是晶界散射因子。在7nm节点之前,互连导体的体电阻率通常是确定线路电阻的主要因素。然而, 从7nm手艺最先,外貌散射和晶界散射变得越发主要。随着互连线宽度的减小, 铜电阻的尺寸效应导致线电阻急剧增添, 严重影响了芯片的互连性能。

二、金属互连新工艺
在 14nm 制程以后, 由于Cu线的尺寸变小,为了改善抗电迁徙性能, 在 Cu线顶部引入了金属顶笼罩层。金属顶笼罩层可以增进金属与电介质的黏附,  ;u线不被氧化。阻挡层/衬垫层可以避免Cu与周围介质质料爆发混淆, 改善Cu的界面以利于 Cu籽晶层的生长和电镀, 抑制电迁徙效应等。然而,当互连线的宽度减小时,阻挡层/衬垫层所占的体积比例增大,会显著增添有用电阻率。因此人们提出减小阻挡层/衬垫层的厚度, 以增添Cu线所占的体积比例。别的, 生长无阻挡层导体质料和替换Cu的金属质料也是一种有用途径。

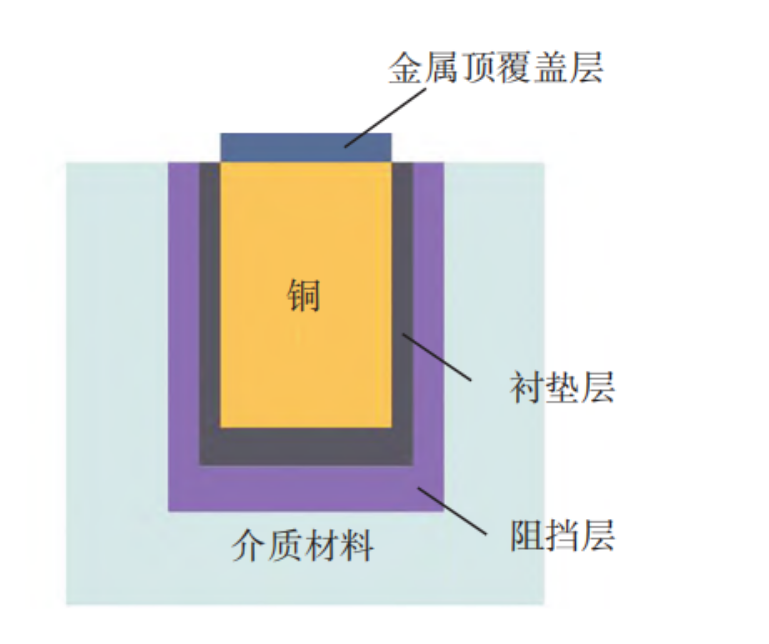

典范的Cu线结构


(1)TaN阻挡层/衬垫层微缩

为了增添Cu的体积分数, 大宗的研究致力于减小TaN阻挡层的厚度。随着晶体管尺寸的减小, 由于PVD 保存台阶笼罩率较低和顶部悬突的问题, 原子层沉积 (ALD)/CVD最先被引入, 以提高填孔性能和减小阻挡层厚度。经由研究发明,因此,将热ALD和PVD 相连系成为坚持阻挡性并减小TaN 厚度的有用要领。

关于衬垫层的尺寸微缩, 人们也举行了普遍研究。只管ALD/CVD要领可以解决台阶笼罩率和顶部悬突问题, 但用于生长Ta薄膜的反应源十分有限。因此, 人们最先思量其他替换质料。其中,Ru因与ALD/CVD工艺的适用性及可以在没有PVD Cu籽晶层的情形下直接镀Cu,获得了普遍关注。别的,Co也被以为可以替换Ta作为衬垫层。虽然Ru衬垫层比Co衬垫层更适合于Cu电镀填充, 但由于外貌和晶界散射的缘故原由,Ru的电阻比Co的高约10%。别的,在抗电迁徙方面,也已证实Co衬垫层优于Ru衬垫层。

为了充分验展Ru衬垫层的优势,人们最先实验改善其抗电迁徙性能。从14nm手艺代最先,Co顶笼罩层已成为一种标准工艺。通过增添Co顶笼罩层的厚度, 可以显着提高Ru 衬垫层的抗电迁徙性能力。但当金属的半节距减小到10nm 以下, 阻挡层/ 衬垫层的最小厚度也将抵达极限。

(2)通孔
随着集成电路的重大性增添,只使用一层金属互连已经不可知足需求。现在的集成电路有多达10层或更多的金属互连层,这些金属层通过介质层举行脱离,然后在介质层上打出一个个小孔,以便于金属填充。
通俗讲,通孔就是用于毗连上下两个金属层的小孔。在130nm、90nm手艺节点,via的尺寸在几百纳米的规模内。而5nm、28nm、16nm、7nm等,via的尺寸进一步缩小到几十纳米或更小。

(3)自形成阻挡层

自形成Co基阻挡层(tCoSFB)工艺是一种具有应用潜力的Cu互连拓展手艺。该工艺使用掺杂在Cu籽晶层中的Mn扩散至沟槽和电介质层的界面形成阻挡层。

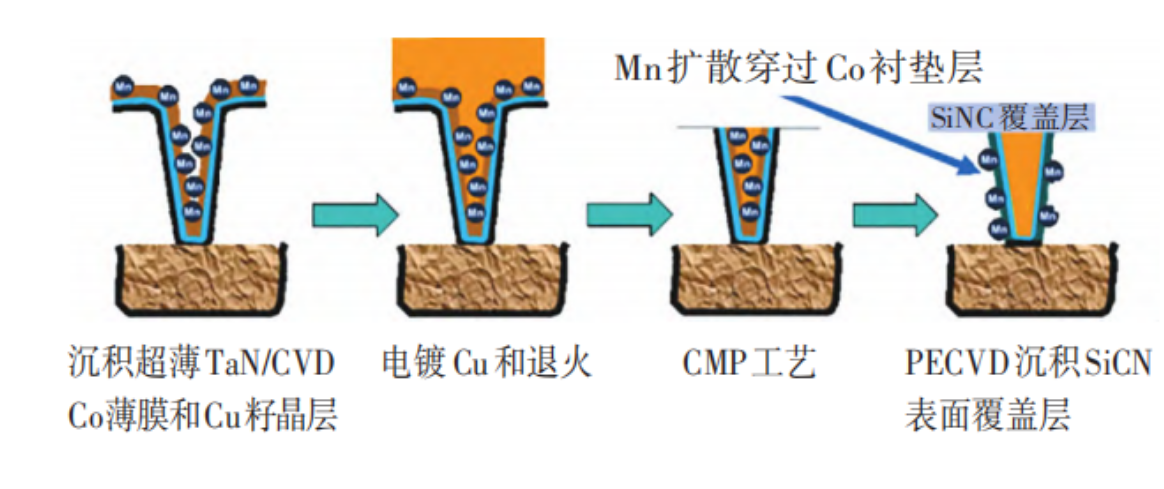

tCoSFB的结构和工艺流程

tCoSFB工艺的优势为:由于Co衬垫层和Ta阻挡层的厚度共1nm,可以最大限度地提高布线中Cu的横截面积, 从而获得较低的线电阻。

(4)混淆金属互连工艺

通孔关于片上系统的信号传输至关主要。当通孔的底部接触面积变小时,通孔电阻会显著增添。在通孔中引入无阻挡层金属尤为主要, 可显著降低通孔电阻 ;煜鹗艋チひ帐且恢窒仁褂梦拮璧膊憬鹗鬜u预填充通孔, 再用Cu填充剩余面积的要领。

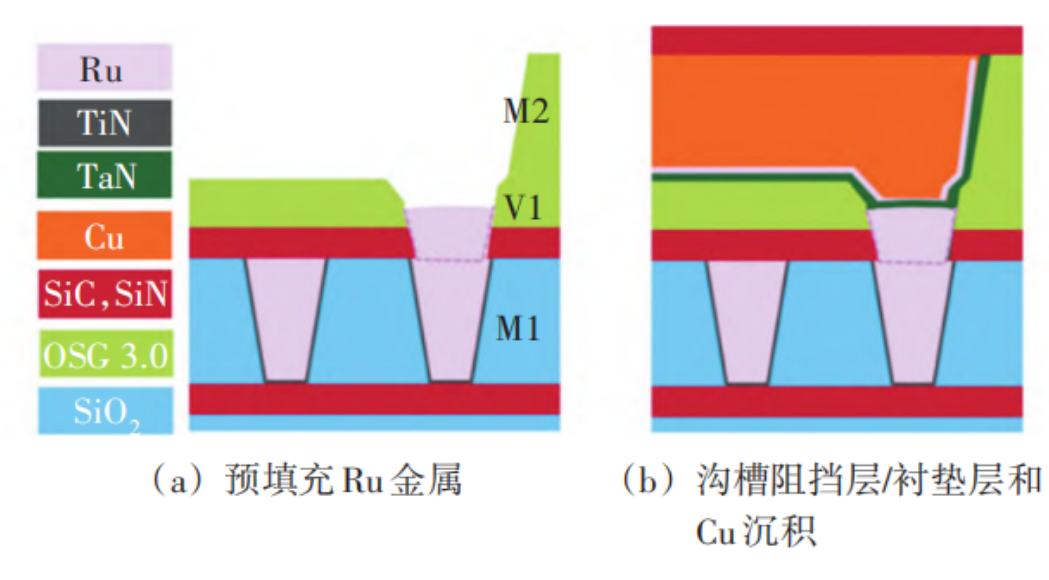

双金属系统中的Cu混淆金属互连工艺示意图

无阻挡层金属预填充有许多优势。预填充金属将Cu大马士革阻挡层的位置从孔的底部移到顶部,减小了高深宽比(AR)通孔的填孔难度,提高了台阶笼罩率,因此可以实现更薄的阻挡层。别的, 无阻挡层金属预填充工艺可以降低通孔的电阻, 减小RC延时, 从而显著提高电路的性能。最初, 通孔预填充工艺使用Co。然而,由于Co的电迁徙问题, 需要使用TiN作为阻挡层, 而Ru无需阻挡层, 通过Ru预填充, 可使通孔电阻减小40%,同时实现与现有工艺计划相匹配的抗电迁徙性能。

(5)可替换Cu的金属质料
阻挡层的厚度不可恣意减小, 当小于阈值, 它将失去作为 Cu扩散阻挡层的功效。当金属线半节距小于10nm时, 就需要接纳无阻挡层的金属互连工艺。人们一直在寻找替换Cu的新金属质料以减小互连电阻。通过第一性原理盘算获得种种金属质料的电阻率清静均电子自由程,发明其中一些金属质料具有比Cu更高的体电率, 但不需要厚的阻挡层/ 衬垫层。别的它们的平均电子自由程比Cu低,在足够小的尺寸下,可体现出比Cu更低的电阻。被以为可能替换Cu的金属质料包括Ir、Rh、Mo、 Co、Ru等,其中Co和Ru的替换性已在实验中被证实。根 据 电 阻 温 度系数(TCR)实验, 当沟槽横截面积小于 400nm2(金属线节距为16nm ,AR为2)时,Cu的线电阻高于Ru和Co 。由于Co具有与大马士革工艺优异的兼容性, 已经最先替换古板的W作为接触孔金属质料和底层的金属互连质料。

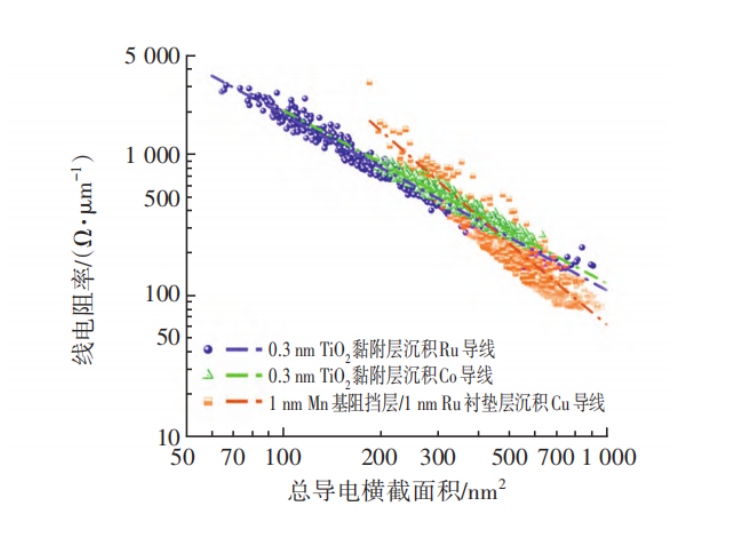

由TCR 实验获得的Ru、Co和Cu大马士革互连线电阻与横截面积的关系

(6)Ru半大马士革工艺
Ru具 有 无 需 阻 挡 层 和 可 直 接 金 属 刻 蚀(DEM) 的优势。与Cu大马士革工艺相比,金属Ru的半大马士革工艺有许多优势。首先, 由于Ru薄膜沉积在整个晶圆上, 晶粒巨细不受大马士革孔宽度的限制, 这可以显著抑制由于晶界散射造成的电阻增大 ;第二, 金属层厚度是通过Ru沉积工艺而不是CMP控制的,因此,若有须要可以通过增添Ru薄膜的厚度来减小电阻,并且不保存与AR相关的填孔问题 ;最后,Ru金属的半大马士革工艺与空气隙的制备具有优异的工艺兼容性,可以有意地在Ru金属线间接纳空气隙以降低RC延时。
接纳半大马士革工艺实现的Ru互连, 其EM和TDDB性能有希望匹配现有工艺计划,在3nm及以下手艺代中,Ru半大马士革工艺是最具竞争力的候选工艺之一。

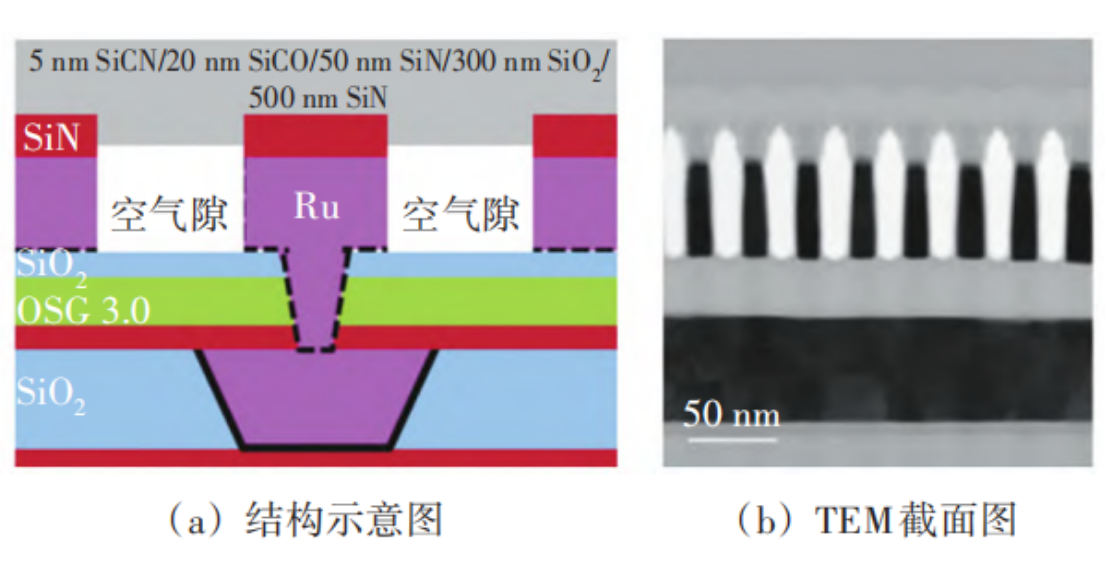

通过DME制备的Ru和空气隙半大马士革结构

近年来, 由于Cu大马士革结构的诸多限制,Ru的半大马士革工艺因其与空气隙制备优异的工艺兼容性,被作为一种工艺选择获得普遍关注。然而,并不保存一种金属互连工艺能够同时知足BEOL所有的互连要求。因此,需要凭证各个金属层的功效,选择差别的金属互连工艺来实现芯片性能。

三、芯片封装洗濯剂选择:

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要,一旦选定,就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种,可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气,通电后爆发电化学迁徙,形成树枝状结构体,造成低电阻通路,破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层,在PCB板表层下生长枝晶。除了离子型和非离子型污染物,尚有粒状污染物,例如焊料球、焊料槽内的浮点、灰尘、灰尘等,这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物,究竟哪些才是最备受关注的呢?助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中,它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素,焊后必定保存热改性天生物,这些物质在所有污染物中的占有主导,从产品失效情形来而言,焊后剩余物是影响产品质量最主要的影响因素,离子型残留物易引起电迁徙使绝缘电阻下降,松香树脂残留物易吸附灰尘或杂质引发接触电阻增大,严重者导致开路失效,因此焊后必需举行严酷的洗濯,才华包管电路板的质量。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

尊龙凯时科技运用自身原创的产品手艺,知足芯片封装工艺制程洗濯的高难度手艺要求,突破外洋厂商在行业中的垄断职位,为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
