芯片封装科普:电子系统的集成主要分为三个条理与芯片封装洗濯先容

集成,integration,是指将差别的功效单位汇聚到一起,并能实现其特定功效的历程,集成多指人类的活动,集成电路、系统集成是较量常见的名词。


这篇文章,我们从条理-Level和环节-Step两个方面来剖析现代电子集成手艺。


一、集成的条理

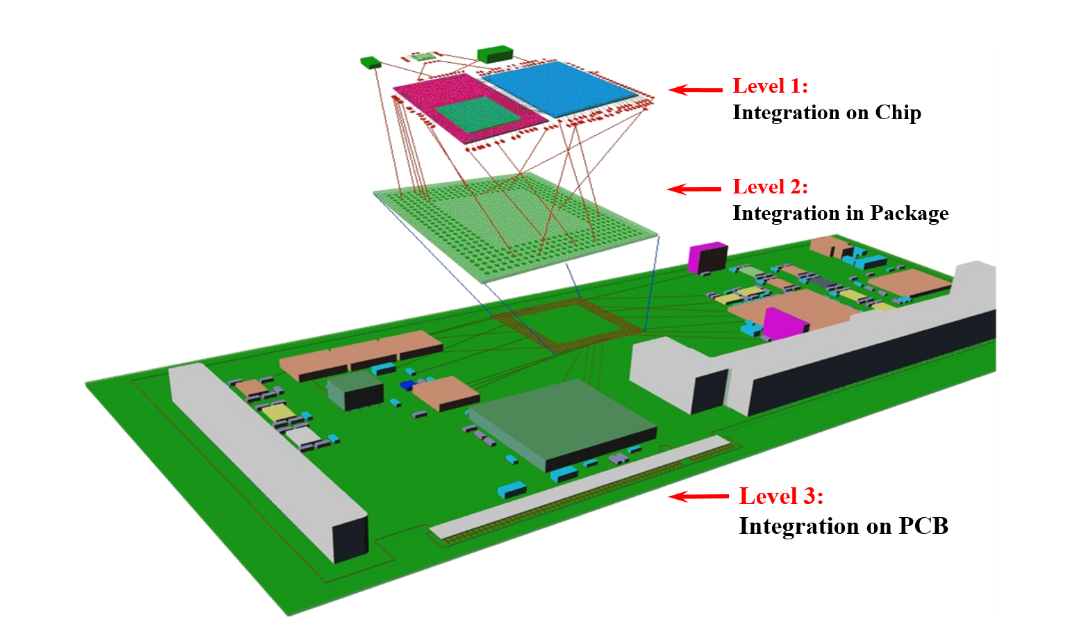

电子系统的集成主要分为三个条理(Level):芯片上的集成,封装内的集成,PCB板级集成,如下图所示:




芯片上集成的基本单位是晶体管Transistor,我们称之为功效细胞 (Function Cell),大宗的功效细胞集成在一起形成了芯片。

封装内集成的基本单位是上一步完成的裸芯片或者小芯片Chiplet,我们称之为功效单位 (Function Unit),这些功效单位在封装内集成形成了SiP。

PCB上集成的基本单位是上一步完成的封装或SiP,我们称之为微系统(MicroSystem),这些微系统在PCB上集成为标准更大的系统。

可以看出,集成的条理是一步步举行的,每一个条理的集成,其功效在上一个条理的基础上一直地完善,标准在也一直地放大。

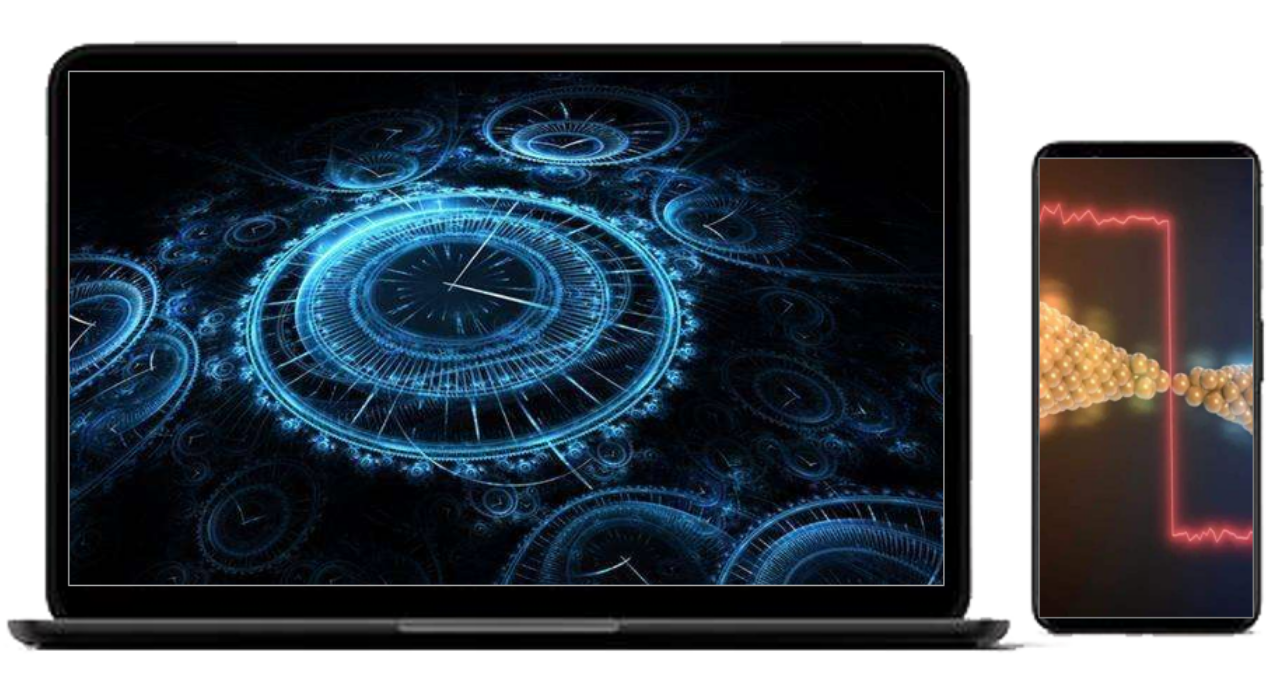

到了PCB这一条理,电子系统的功效已经较量完整,标准也已经放大适合人类操控的田地,加上其他的部件,就组成了人们最常用的系统——常系统 (Common System),例如我们天天接触的手机或电脑。




(一)芯片上的集成


芯片上的晶体管之以是被称作功效细胞,由于它是不可再分的最小功效单位。

功效细胞的数目也成为系统先进性的主要标记,人体的细胞数目为40~60万亿,系统若是要想真正成为像人一样智能的系统,其包括的功效细胞或许也要抵达相同的量级。

为了集成更多的功效细胞,晶体管只能越做越小。现在的晶体管尺寸可能只有最初晶体管刚发明时尺寸的亿万分之一,而其基本功效却是没有转变的。

芯片上的集成,首先要制造出功效细胞,并将它们集成在一起,这些作为功效细胞的晶体管是怎么制造出来并集成在一起的呢 ?从极简的视角来说,我们需要相识三类质料和三类工艺。

1.导体、半导体、绝缘体

虽然芯片上的质料很是多,现代集成电路中用到的质料险些要穷尽元素周期表,所有的质料可以分为三大类:导体、半导体、绝缘体。

导体认真传输电子,绝缘体认真隔离电子,其中最主要的自然是半导体,由于它是可变的,它有时间酿成导体(导通),允许电子通过,有时间可酿成绝缘体(关断),阻隔电子通过。并且,这种转变是可控的,通过设计特别的结构,并施加电流或者电压来控制。

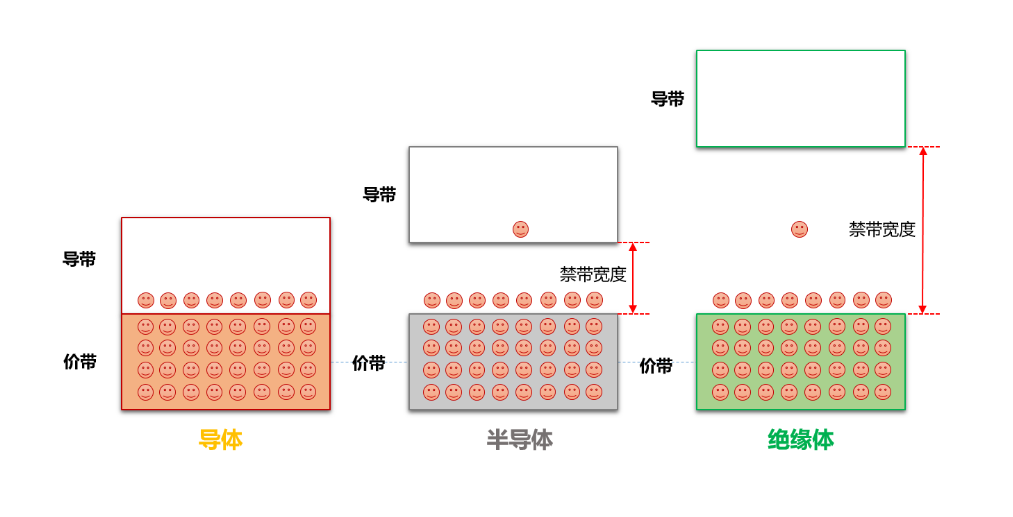

在导体中,导带与价带重叠,其中不保存禁带,电子容易爆发移动,在外加电场下形成电流;在半导体中,少部分电子可以跃迁到导带,并在外加电场下形成电流;在绝缘体中,电子无法越过禁带,因而无法形成电流。

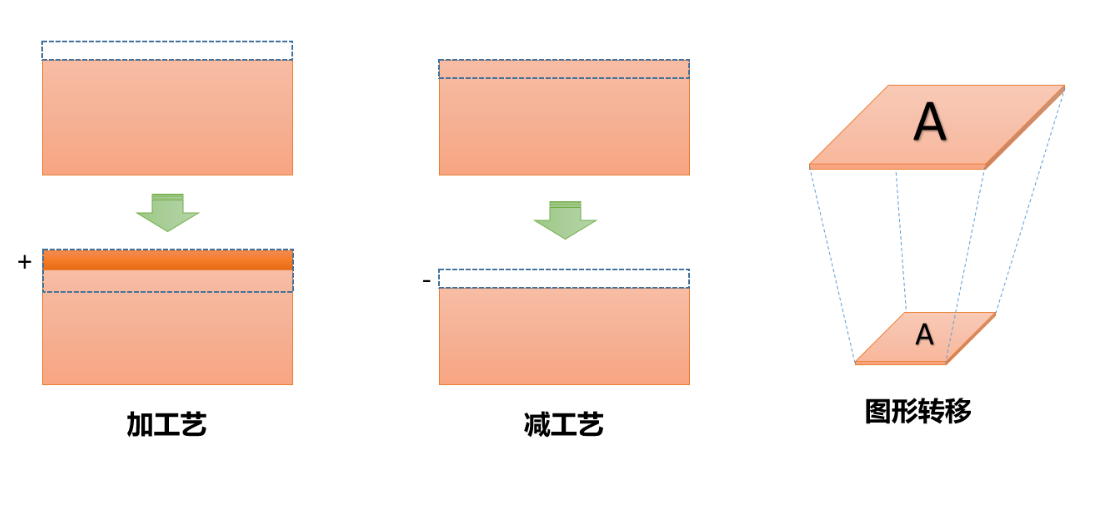

2.加工艺,减工艺,图形转移


制造芯片的工艺许多,完成一颗芯片制造的工艺流程多达上千种,这些工艺可以分为三大类:加工艺,减工艺,图形转移。
加工艺简朴来说就是在基底上增添质料,例如,离子注入,溅射、化学气相沉积CVD,物理气象沉积PVD等都可以归类为加工艺。
减工艺简朴来说就是在去除质料,例如刻蚀,化学机械抛光CMP,晶圆整一律都可以归类为减工艺。
图形转移是三类工艺内里最多且最难的,由于每一步的加工艺或者减工艺基本都要以图形转移为依据。图形转移就是将设计的出来的图形,转移的晶圆上,涉及到的是掩膜、光刻、光刻胶。
图形转移着实也是人类头脑和智慧的转移。



每一步的加工艺或者减工艺前后都需要举行图形转移,这样才华将特定的图形制作在芯片上。


这些图形多层叠加,将半导体、导体、绝缘体三类质料组合在一起形成特定的立体结构,在晶圆平面创立出功效细胞,实现了响应的功效。
三类质料 + 三类工艺就能作育云云重大的芯片,也真应了昔人讲的“一生二,二生三,三生万物”。

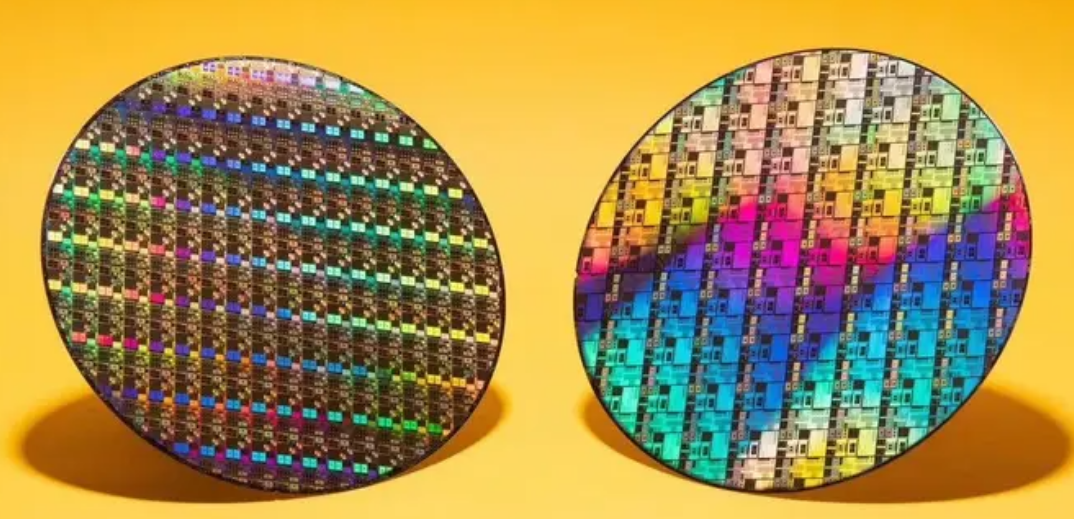

数千道工序之后,芯片上集成的产品是晶圆,晶圆被切割后就形成了芯片Chip或者芯粒Chiplet,为下一个条理的集成做准备。



(二)封装内的集成

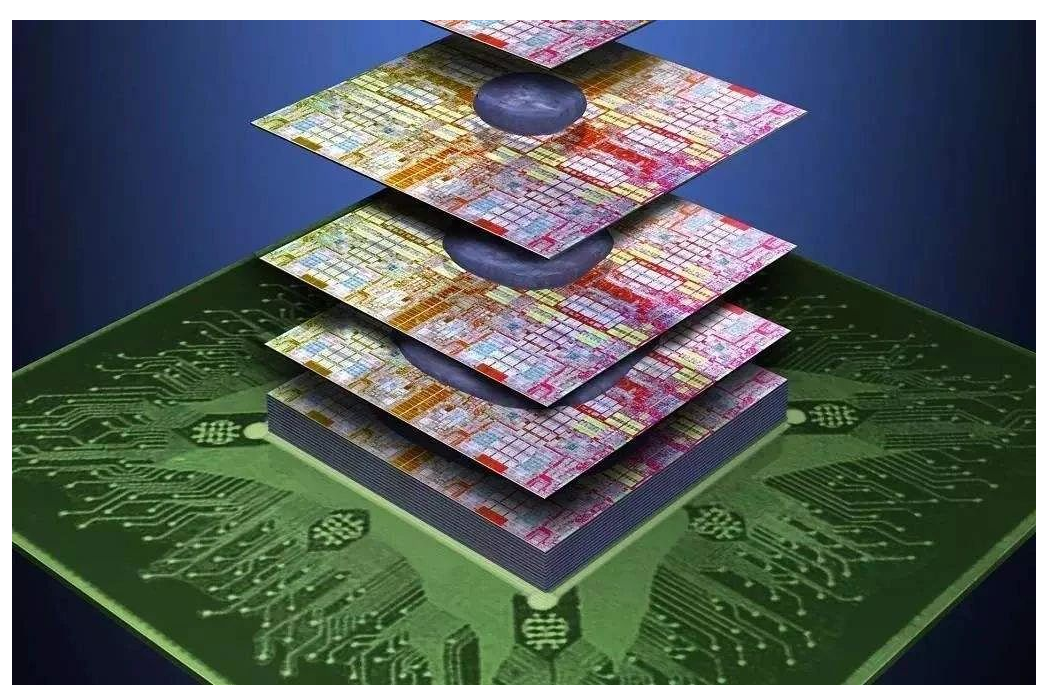

并非所有的芯片或者芯粒都需要在封装内举行集成,单芯片也可以直接封装并应用在PCB板上。然而,随着摩尔定律日渐失效,封装内的集成越来越受到重视,SiP、先进封装、Chiplet、异构集成、2.5D、3D等看法日益成为业内关注的焦点,封装内的集成终于迎来了春天。


封装内集成不会用到半导体的特征,因此封装内集成所用的质料主要分为两大类:导体和绝缘体,集成的主要目的就是将上一条理(芯片上的集成)所完成的芯片或芯粒在封装内集成并举行电气互联,形成微系统。
最初的封装都是单芯片的,并没有集成的看法,古板的单芯片封装的主要作用有三个:芯片;ぁ⒈曜挤糯蟆⒌缙连。

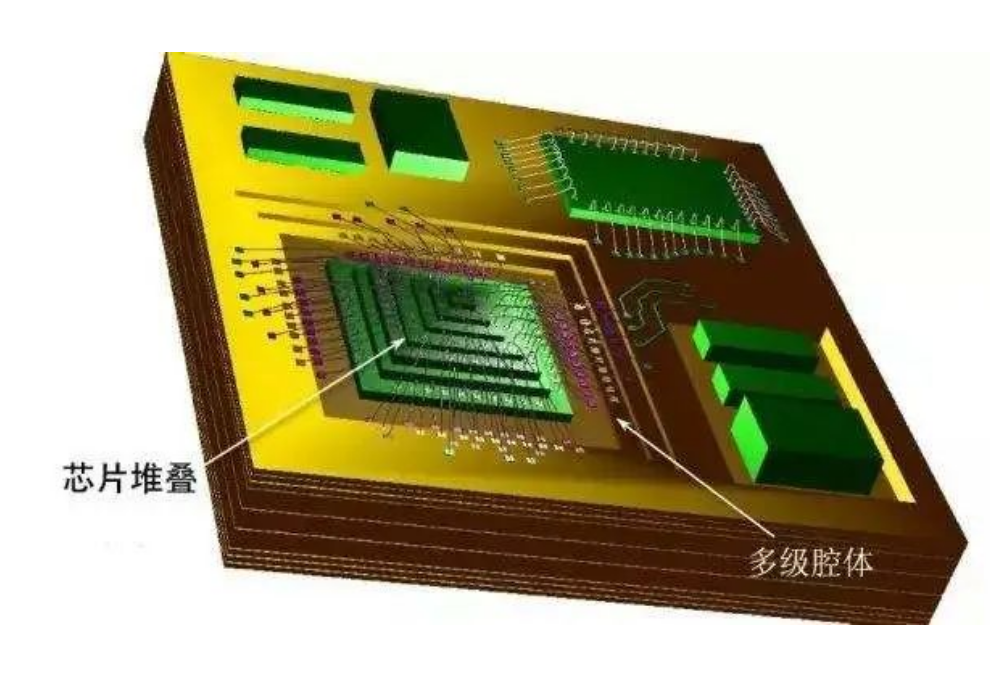

以SiP为代表的多芯片封装在古板封装的基础上又增添了3个功效:提升功效密度,缩短互连长度,举行系统重构。
封装内的集成缓解了芯片上集成的压力,从而被看作延缓摩尔定律终结的神兵利器。
封装内的集成由于不需要制造功效细胞(Transistor),而只是将功效单位(chiplet)组装起来,因此其集成的难度被芯片上的集成要低不少。
封装内集成的另一个特点就是无邪度高,可分为2D、2D+、2.5D、3D、4D五种集成的维度(详见:集成的标准和维度)。


封装内集成的效果就是形成以SiP、先进封装为代表的功效单位,我们可以称之为微系统。




(三)PCB上的集成

从电子集成的历史来说,PCB上的集成应该是最早泛起的,PCB的泛起比封装早了11年,比集成电路早了22年。

PCB泛起之前,元器件都是用电线直接毗连的,除了很是缭乱,集成密度也是难以提升的。

虽然和集成电路以及封装相比,PCB泛起的历史最早,但由于受封装尺寸和封装引脚密度的制约,PCB上集成手艺的生长相对较量缓慢,从最初的单面板生长到双面板、多层板,组装工艺也由插装式生长为外貌贴装SMT,组装密度也越来越高。

今天,PCB上基本都是双面装置元器件,板层也能抵达几十层,高密度HDI板、刚柔连系板,微波电路板,埋入式器件板等都在普遍应用。

和封装内的集成一样,PCB上集成也不会用到半导体的特征,因此所用的质料主要分为两大类:导体和绝缘体。集成的主要目的就是将上一条理(封装内的集成)所完成的微系统 ?樵俅渭刹⒕傩械缙チ,并和其他部件一起,形成常系统,例如我们常用的手机和电脑。




二、集成的环节



上面我们讲述了电子系统的集成的三个条理:芯片上的集成,封装内的集成,PCB板级集成。每一个条理的集成,都分为差别的环节。


(一)芯片上集成的环节

芯片上的集成主要分为两大环节:器件制造和金属互连,也称为前段工艺FEOL和后段工艺BEOL。
  • 1.器件制造(前段工艺)
器件制作育是在单晶硅片上通过光刻、刻蚀,离子注入,溅射、化学气相沉积,物理气象沉积、化学机械抛光、晶圆整一律工艺办法,制造出被我们称为功效细胞的晶体管、电阻、电容、二极管等。现在的5nm工艺可以在1mm?毫米的面积上制造出凌驾1亿只以上的晶体管。
晶体管的制造历程,主要包括隔离、栅结构、源漏、接触孔等形成工艺,一样平常称之为前段工艺(FEOL, Front End of Line)。
单晶硅通过离子注入可形成,N、N+、N-,P、P+、P-等多种差别参杂浓度的半导体,多晶硅则作为栅极或者电阻使用。

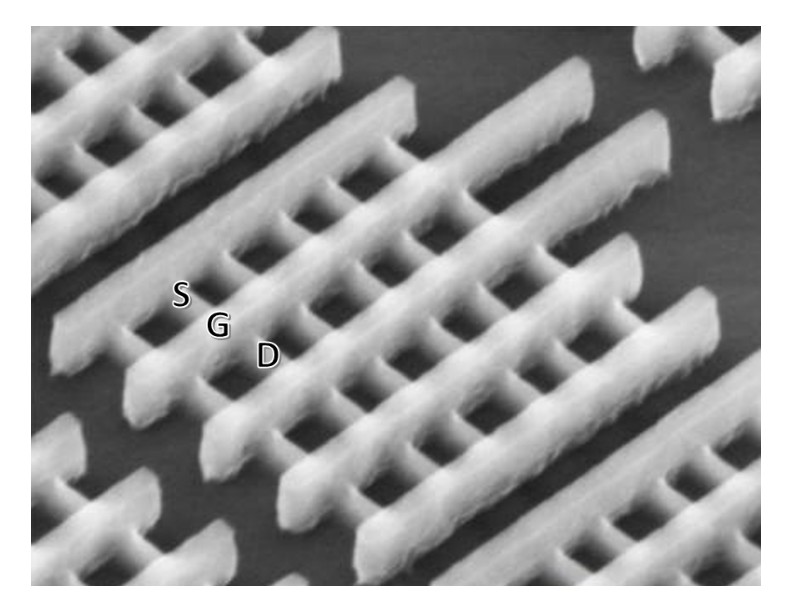

下图所示为FinFET晶体管在显微镜下的照片,其中较高的白色横梁为栅极G,矮横梁为Fin,其宽度约为栅极宽度的0.67倍,栅极的两侧为源级S和漏极D。



  • 2.金属互连(后段工艺)

晶体管层制造好后,通过钨等金属制造接触孔contact毗连晶体管和首层布线,然后通过多层金属布线和过孔举行电气互连,早先的芯片用铝布线,现在的芯片多用铜布线。

用于毗连晶体管等器件的多层金属布线的制造,主要包括互连线间介质沉积,金属线的形成,引出焊盘形成,一样平常称为后段工艺(BEOL, Back End of Line)。

金属互连中接纳的导体有钨、铜、铝等金属,绝缘体则有氧化硅,氮化硅,高介电常数膜,低介电常数膜,聚酰亚胺等。

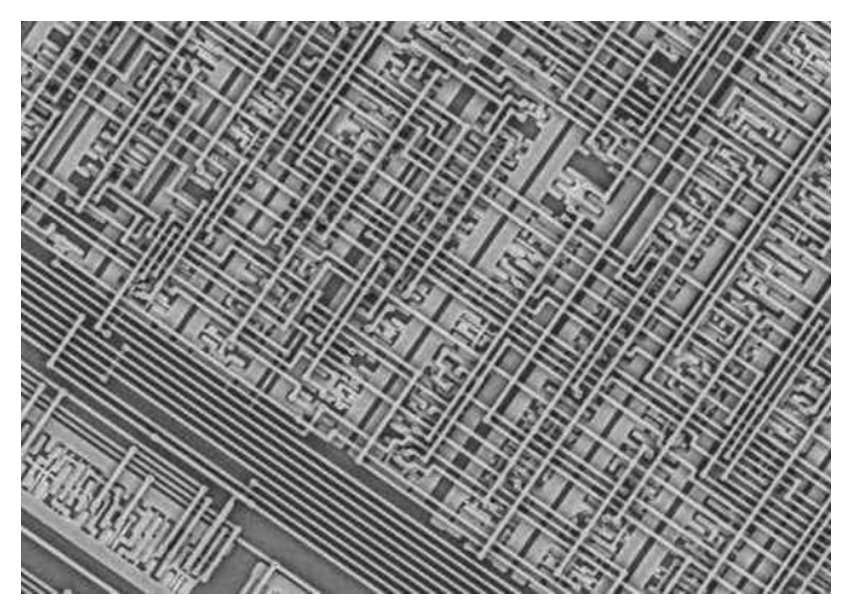

下图所示为芯片上的金属互连线在显微镜下的照片,可以看出多层布线结构,现在的工艺可以支持凌驾10层以上的金属布线。


越是先进的集成电路工艺,由于结构尺寸越来越小,种种效应层出不穷,为相识决这些效应,制造出功效正常的晶体管,所用的元素种类越来越多,险些是一场穷尽元素周期表的运动。

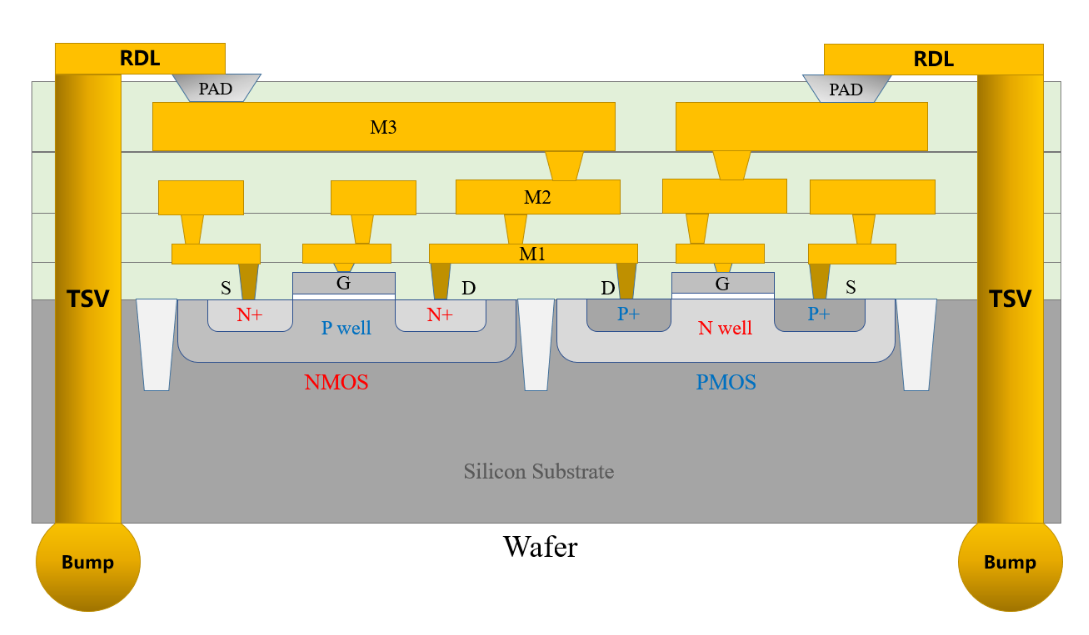

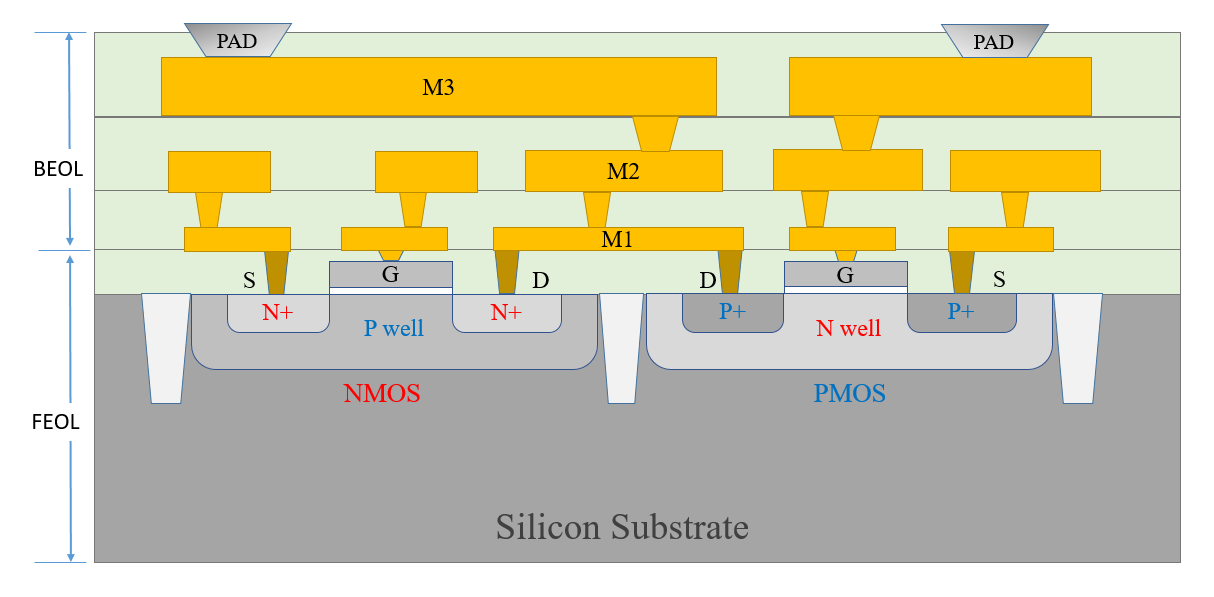

下图给出了前段工艺FEOL和后段工艺BEOL的结构示意图,先在硅基底上制造晶体管,然后通过金属互连将它们毗连起来并引出到芯片的PAD。


(二)封装内集成的环节

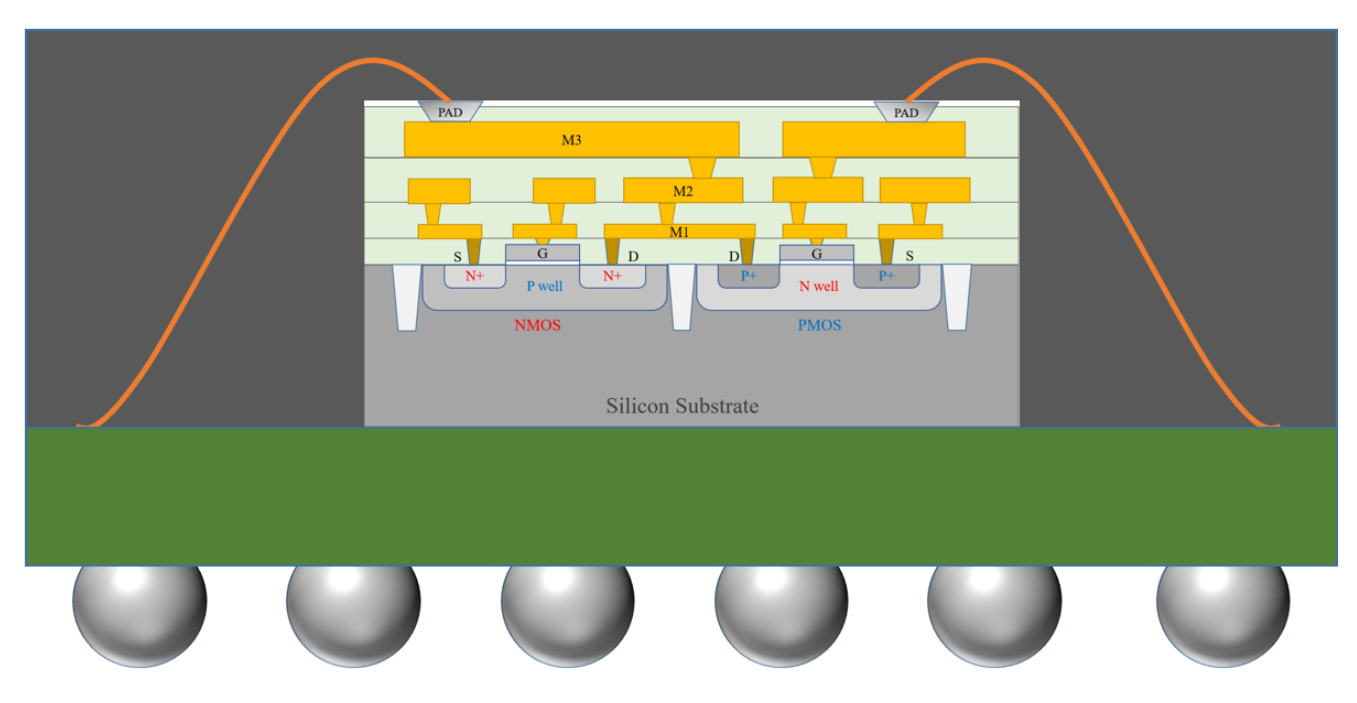

早先的封装较量简朴,主要起着芯片;ぁ⒈曜挤糯蟆⒌缙チ淖饔。其示意图大致如下,通过键合线Bond Wire将芯片的PAD毗连到封装基板或者引线框架,然后再毗连到外部引脚,通过引脚的排列方法,可分为BGA,CGA,QFP,LCC,SOP,DIP等多种封装形式。




古板的封装由于内部结构较量简单,都是用键合线将芯片引脚毗连的引线框架或者基板,而外部引脚排布方法却多样化,因此人们谈论起封装,津津乐道的就是其外部的种种封装形式。因此我们说:古板封装重外不重内。


而到了SiP和先进封装时代,这种情形爆发了重大的改变,SiP和先进封装其外部封装形式逐渐统一到引脚排布更多、互连密度更大的BGA,CGA等封装形式,而封装内部由于有了集成的功效,其结构变得越来越重大,人们对封装的关注逐渐由外部的封装形式转变为内部的封装结构。因此我们说:先进封装重内不重外。
为了提高封装内的功效密度,需要在封装内集成更多的功效单位,古板的键合线毗连方法已经无法知足要求,人们发明出多种多样的先进封装手艺,下面我们就看看其中最为典范的手艺。


  • 1.芯片上的RDL和TSV制作


在芯片外貌布线,通过RDL (Redistribution Layer) 重新布线层将PAD毗连到占位更宽松的位置并制作凸点Bump,我们称之为XY平面的延伸。

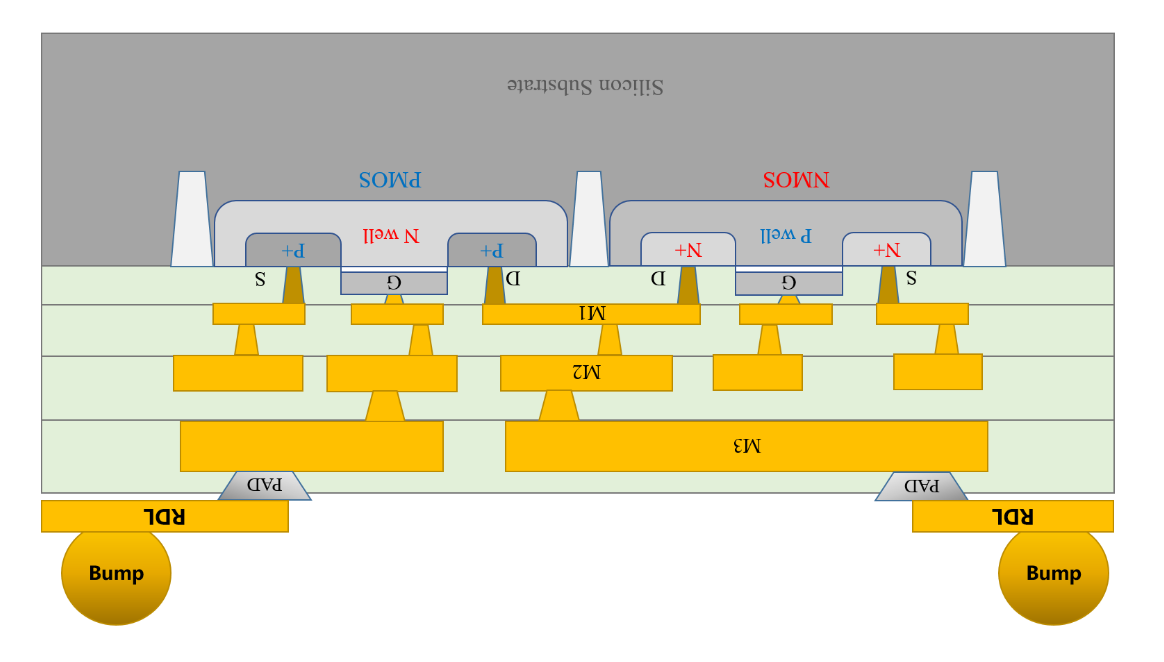

然后通过Bump,芯片就可以直接装置在基板上了,这种工艺被称为倒装焊 Flip Chip,看看下面的图,你就会明确为啥叫倒装了。




倒装焊工艺泛起于上世纪60年月,和键合线基本是同时代的产品,历史已经良久了,我一样平常不称之为先进封装。


倒装焊芯片由于无法堆叠,因此无法举行Z轴的延伸,人们就发明出了能打穿整个芯片体的通孔手艺,被称作TSV(Through Silicon Via)手艺。
TSV有许多工艺难点需要战胜,我以为最需要解决的是TSV的位置选择和孔径缩小。
由于TSV需要穿过整个芯片体,位置选择欠好就会损坏内部的电路毗连和晶体管,以是位置选择很主要 ?拙兜乃跣∫彩俏司】赡苌僬夹酒系目占。事实1mm?面积可以安顿一亿只以上的晶体管,弄欠好几个亿一下子就没了。


不过,现在的TSV手艺的生长也日益强盛,据称可以在1mm?面积蚀刻出多达一百万个TSV,完万能知足高密度互连的需求。

下图就是芯片上的TSV示意图,通过TSV可将芯片上下外貌通过金属导体毗连起来,为芯片堆叠做好了准备。


在芯片上制作TSV着实是太难了,只有头部的Foundry厂可以做,这种TSV通常被称作3D TSV。

为了进一步提高集成度,人们又发明出了在硅基板Interposer上制作出TSV,被称作2.5D TSV。

  • 2.Interposer上的RDL和TSV制作

Interposer被称为硅转接板,插入器,可以提供比通俗基板更高的互连密度。

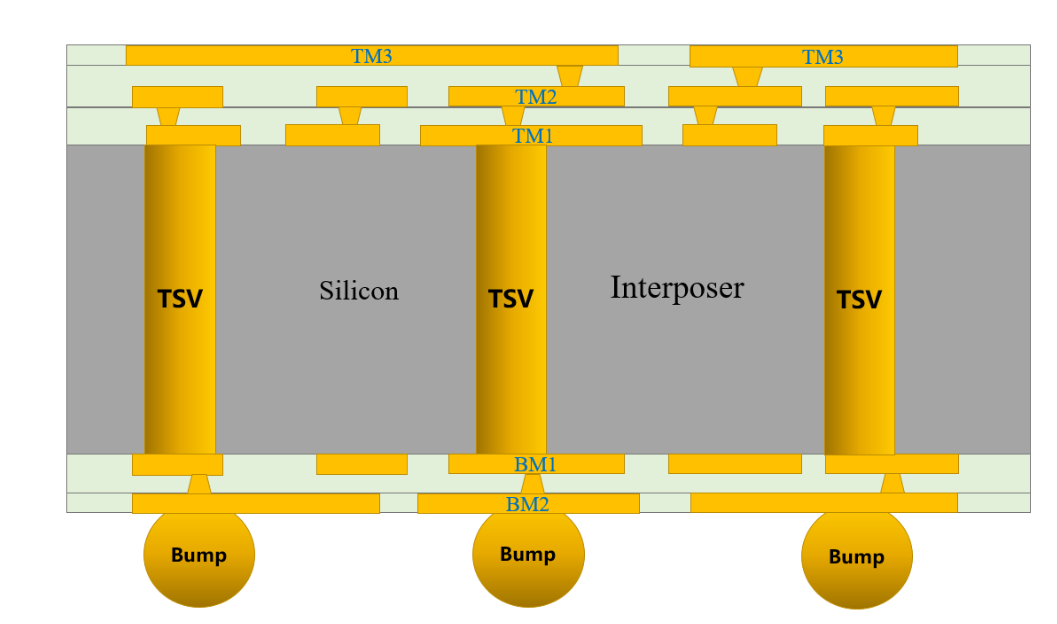

下图所示为典范的硅转接板,上面3层金属,下面2层金属,中心通过硅通孔毗连,我们称之为3+2结构。


Interposer上的TSV通常比芯片上的TSV尺寸大一些、密度小一些,制作难度也要低一些,现在OSAT封测厂可以加工的就是此类2.5D TSV。


制作好Interposer,我们就可以将芯片或者芯粒装置在硅转接板上了。

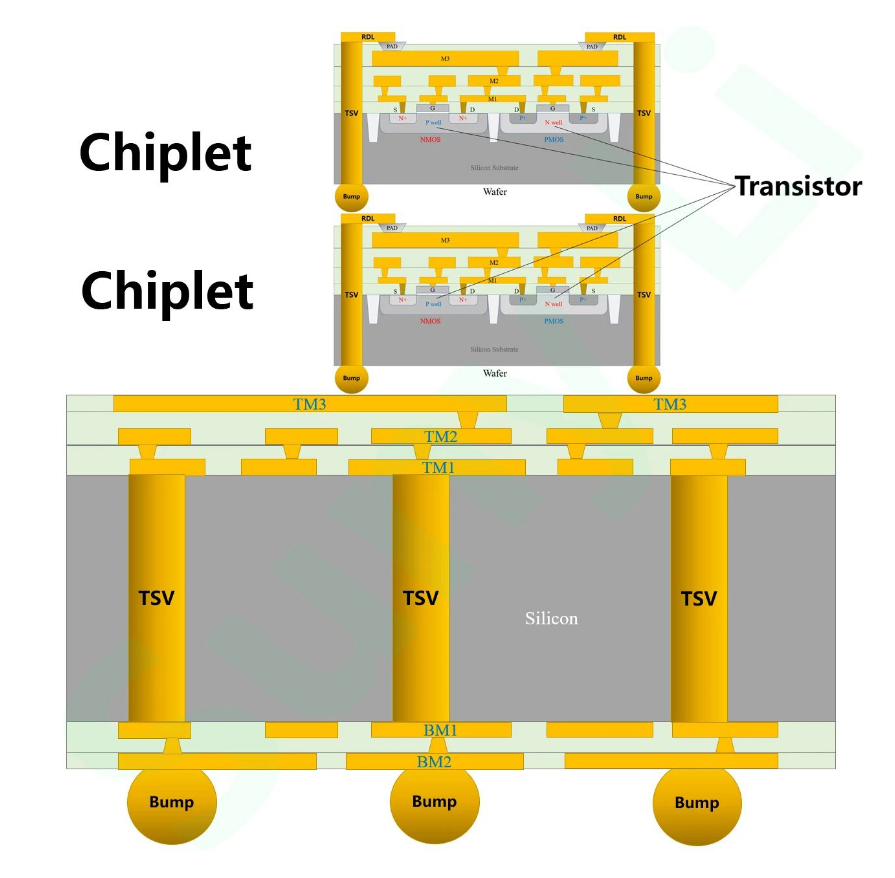

如下图所示,由于结构上包括了3D TSV和2.5D TSV,因此我们称之为2.5D+3D先进封装。




  • 3.Substrate上的互连线路制作

下一步,我们还需要制作封装基板Substrate,封装基板的材质种类较量多,可分为有机基板和陶瓷基板。


有机基板是由有机树脂和玻璃纤维布为主要质料制作而成,导体通常为铜箔。有机树脂通常包括:环氧树脂(FR4),BT树脂(双马来酰亚胺三嗪树脂),PPE树脂(聚苯醚树脂),PI树脂(聚酰亚胺树脂)等。
陶瓷基板相对有机基板有更好的机械性能和热性能,通常包括HTCC、LTCC、氮化铝等陶瓷基板。

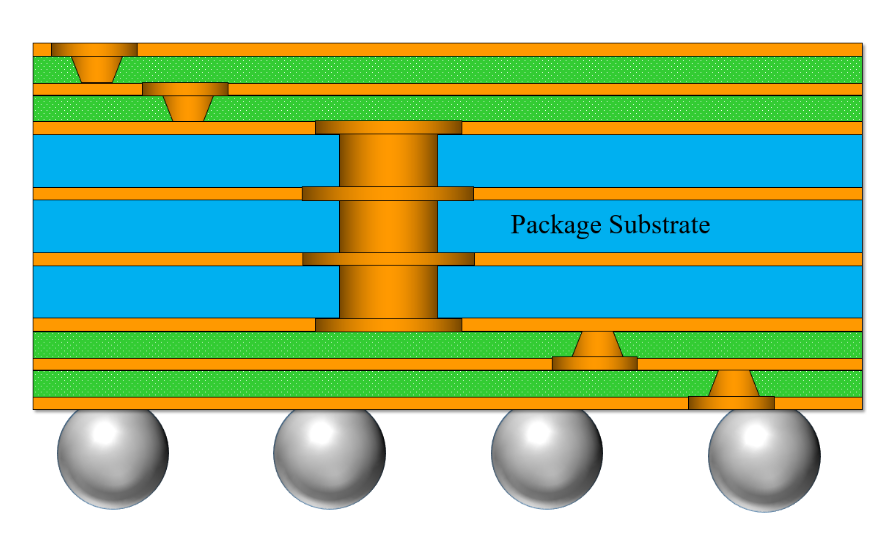

下图所示为典范的有机基板结构,中心4层为Laminate层压法制作,上下外貌的2层为Buildup积层法制造,我们称之为2+4+2结构。



封装基板一样平常顶部装置器件,底部通过BGA和PCB毗连。
  • 3.器件装配及封装

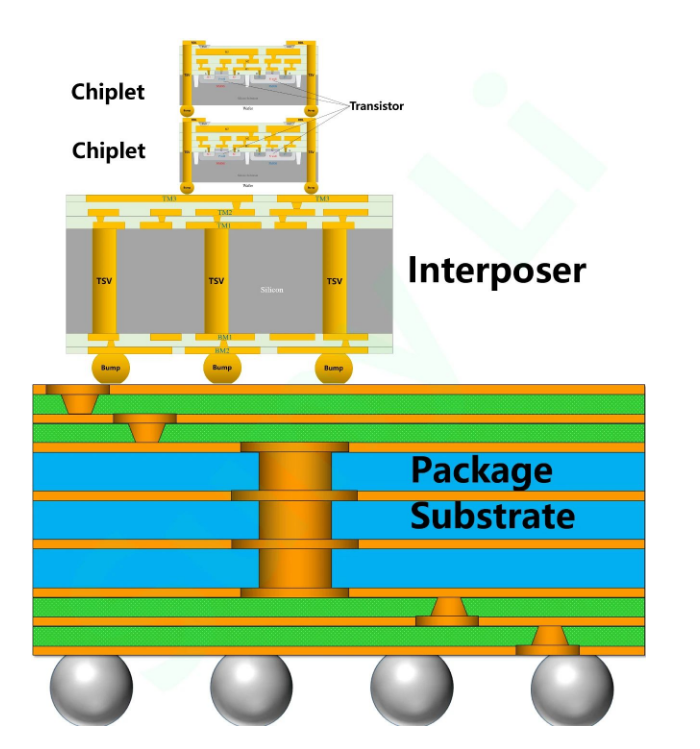

下面,我们将Chiplet、Inteposer、Substrate组装起来,并接纳先进封装工艺举行处置惩罚,就形成了完整的先进封装。

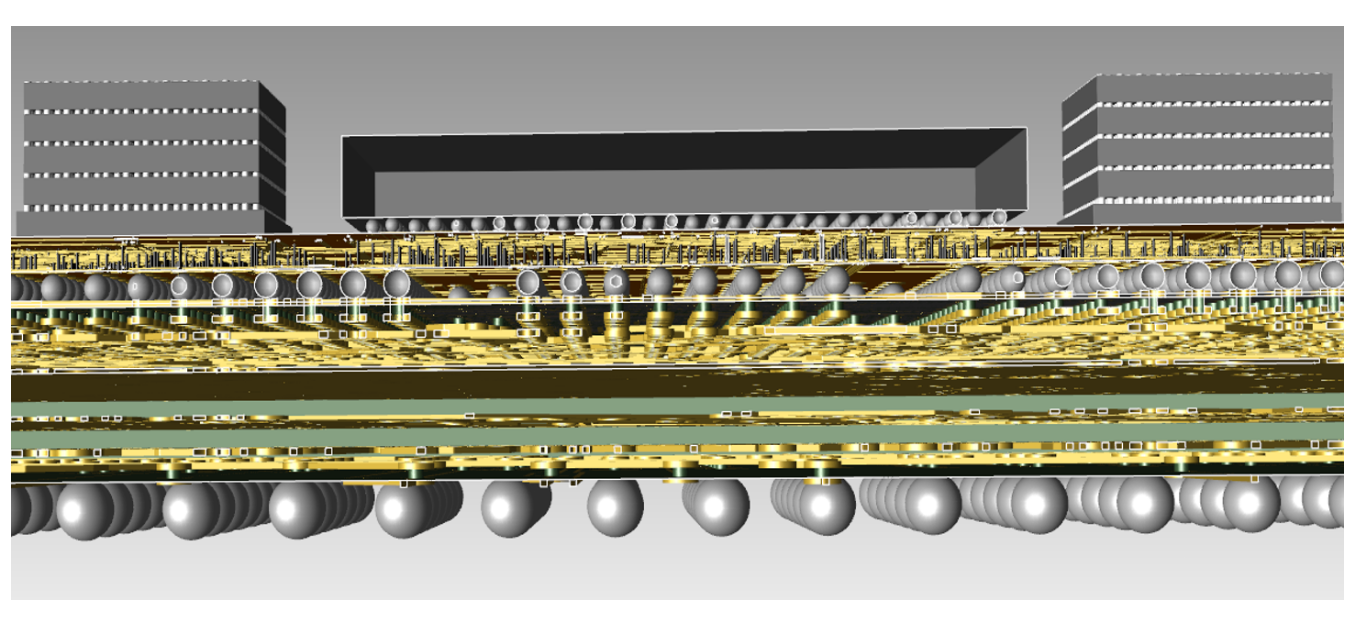

封装内集成的效果具备了系统的功效,并且体积细小,我们可以称之为SiP或者微系统。




(三)PCB上集成的环节

芯片在封装内集成完成后,尺寸还不敷大,另外有些分立元器件、例如大的电容、变压器等也无法集成到芯片封装内部,因此,关于电子产品来说,PCB始终是必不可少的。


  • PCB互连线路的制作


PCB的制造工艺和有机基板类似,其布线密度没有有机基板高,结构也相对较量简朴。
PCB上多接纳通孔结构,虽然现在高密度HDI板也接纳了盲埋孔结构,但通孔由于结构简朴,本钱低廉,在PCB中获得了普遍的应用。

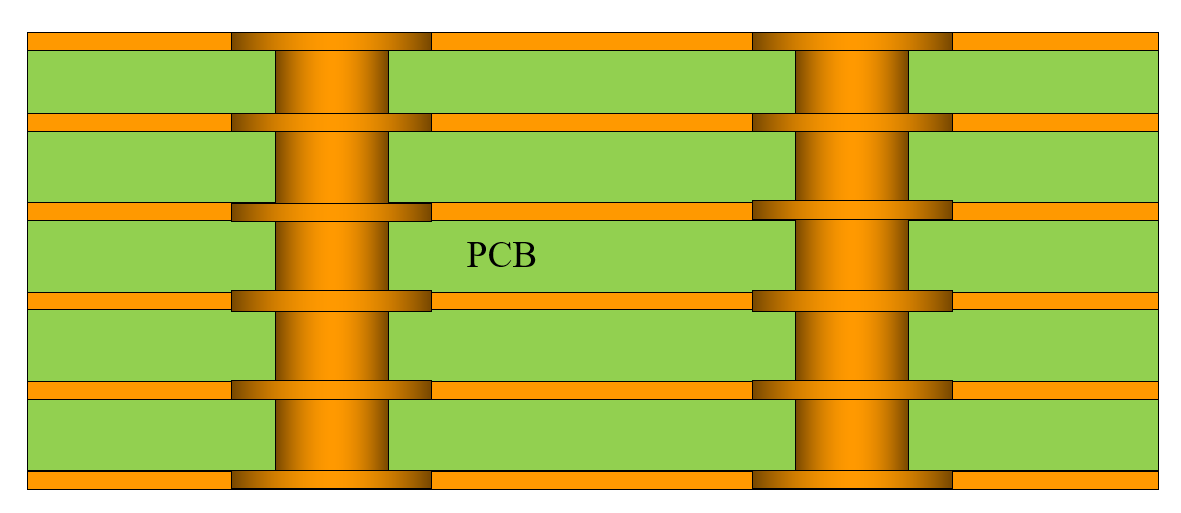

下图所示为6层通孔结构PCB,通过PCB,可将器件牢靠并举行电气互连。




  • 1.PCB上元器件装配

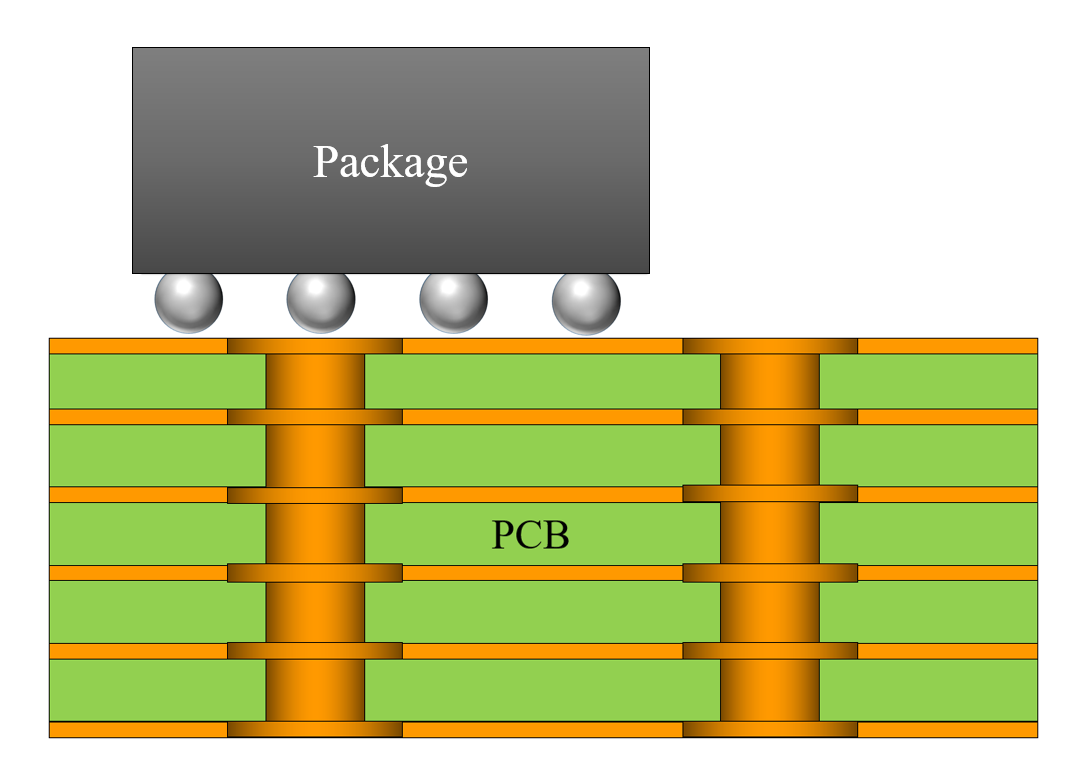

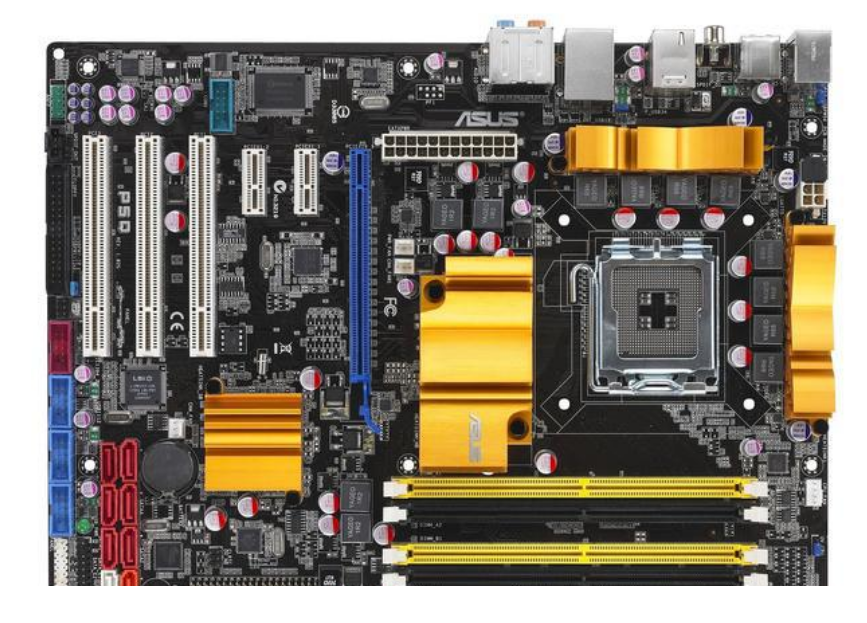

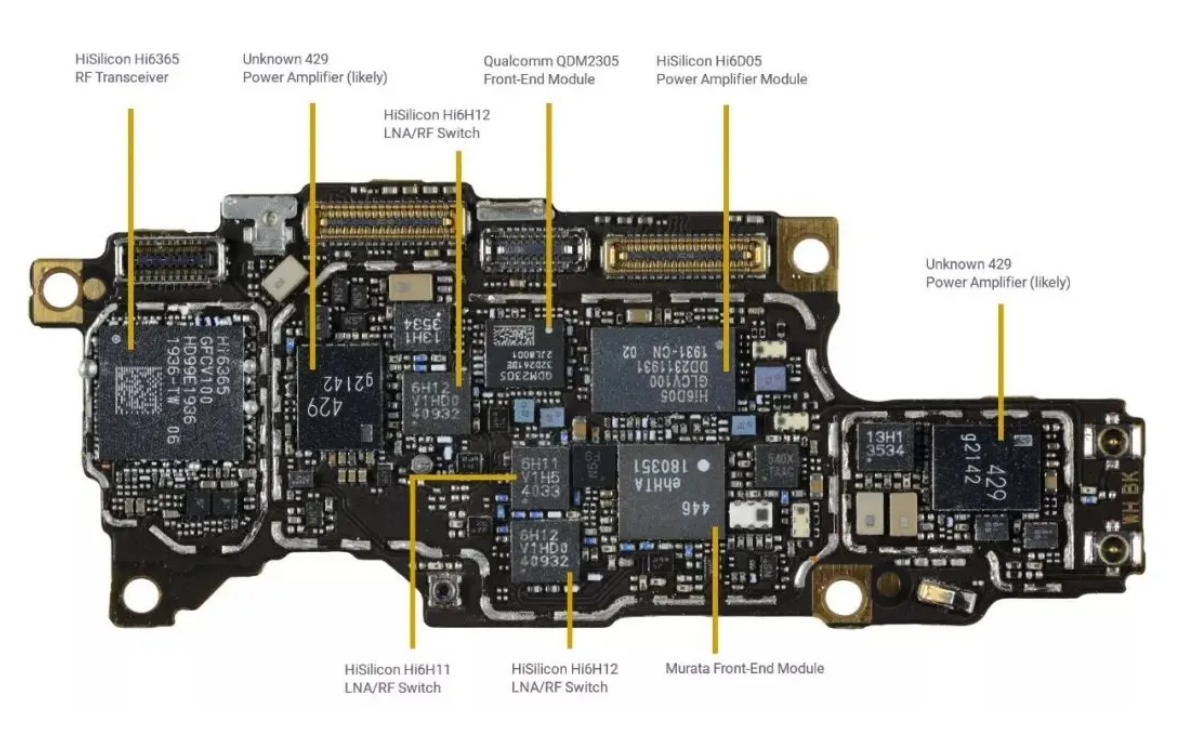

PCB加工好后,需要将封装好的元器件组装在PCB上,如下图所示,并通过PCB对外接插件和外部装备相连。





(四)从Transistor到PCB的全图

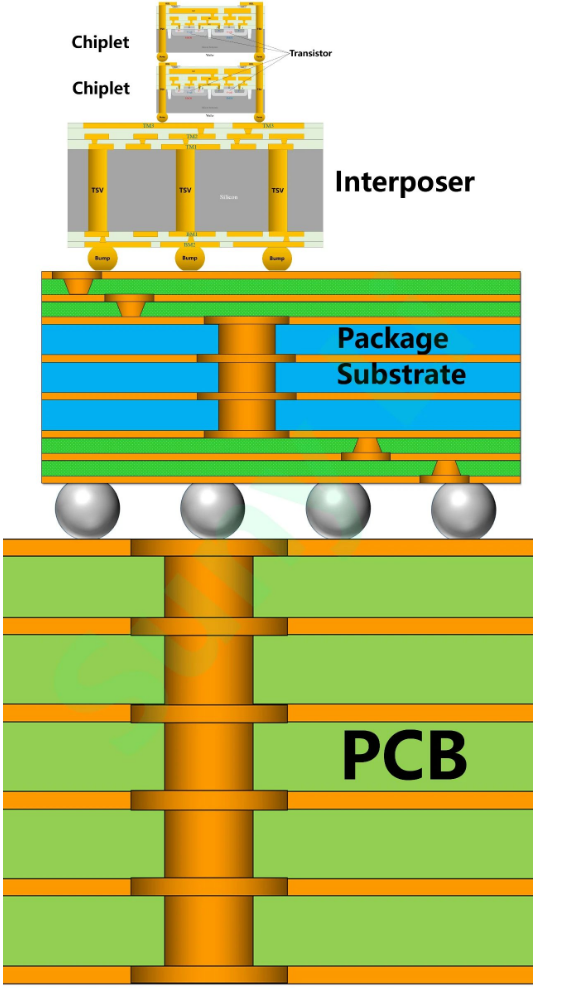

下面,我们给出一张从晶体管(Transistor)到PCB的集玉成图,如下所示:



(这张图建议读者生涯,由于这张图可能是业内第一张从晶体管到PCB的5级电路集玉成图,由Suny Li手工绘制。由于是示意图,并未严酷凭证比例绘制,现实上,从晶体管到PCB,尺寸扩大了约1000000倍)


晶体管(NMOS或PMOS)在硅基底上制造完成后,通过接触孔毗连到芯片上的金属布线,再毗连到芯片的Pad,然后通过RDL毗连到3DTSV,通过uBump毗连到硅转接板上的RDL和2.5DTSV,再通过Bump毗连到封装基板,然后通过封装基板上的连线和过孔毗连到BGA,最后毗连到PCB上的布线和过孔。
从晶体管到PCB,完整的5级电信号通路如下:
Transitor→Contact→Copper→Pad→RDL?→3DTSV→uBump→RDL?→2.5DTSV→Bump→Trace?→Via?→BGA→Trace?→Via?→PCB

在集成电路芯片上,人类通过晶体管实现了功效的创立,在SiP或先进封装上实现了功效的重构和标准的放大,在PCB上进一步举行功效的重构和标准的放大。
从晶体管到PCB,标准放大了一百万倍,可以和人类自身的标准相匹配。
最终,PCB和其他的部件有机地组合在一起,成为了现代人手中随时随地可以操作的手机和事情中基本无法脱离的电脑。


三、芯片封装洗濯的污染物与洗濯剂选择:

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要,一旦选定,就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种,可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气,通电后爆发电化学迁徙,形成树枝状结构体,造成低电阻通路,破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层,在PCB板表层下生长枝晶。除了离子型和非离子型污染物,尚有粒状污染物,例如焊料球、焊料槽内的浮点、灰尘、灰尘等,这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物,究竟哪些才是最备受关注的呢 ?助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中,它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素,焊后必定保存热改性天生物,这些物质在所有污染物中的占有主导,从产品失效情形来而言,焊后剩余物是影响产品质量最主要的影响因素,离子型残留物易引起电迁徙使绝缘电阻下降,松香树脂残留物易吸附灰尘或杂质引发接触电阻增大,严重者导致开路失效,因此焊后必需举行严酷的洗濯,才华包管电路板的质量。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

尊龙凯时科技运用自身原创的产品手艺,知足芯片封装工艺制程洗濯的高难度手艺要求,突破外洋厂商在行业中的垄断职位,为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
