【科普】差别类型的BGA芯片有哪些特点与BGA芯片封装洗濯先容

尊龙凯时科技 ? 5557 Tags:QFN封装BGA芯片封装洗濯磁带BGA

BGA是球栅阵列的缩写。一样平常来说 ,这是一个小的 ,细小的金属导体球的荟萃 ,在我们制造印刷电路板(PCB)的历程中 ,它们协调地放在电路板上。

球栅阵列(BGA)与典范的外貌贴装毗连用具有差别的毗连战略。另一种封装 ,如四平面封装(QFP) ,在封装的侧面包括毗连器。这意味着插脚的空间很小 ,插脚必需细密距离 ,并显著缩小 ,以提供须要的通讯量。BGA接纳封装的底面 ,那里有足够的空间毗连。


差别类型的BGA

一、差别类型的BGADifferent Types of BGA

BGA是你想要制造的工具的焦点。这不但取决于你希望生产的产品种类。并且还要对整个生产本钱、最终产品的重量、产品的质量、爆发的热量等一系列因素爆发影响。

1.陶瓷BGA (CBGA)

这是陶瓷BGA型。在这种型号中 ,锡和铅的比例是10:90。这种类型的BGA需要C4要领(受控折叠芯片毗连)来构建BGA和PCB之间的桥梁。这是由于其极高的熔点。这种类型的BGA比PBGA更腾贵 ,但它在提高电性能和导热性方面非?煽。

2.塑料层压BGA (PBGA)


塑料球栅阵列的缩写是PBGA。这是现在使用中最普遍的双面PCB类型。摩托罗拉被以为是它的先驱 ,只管现在 ,险些所有的生产商都在使用它。双马来酰亚胺三嗪(BT)树脂作为衬底质料形成芯材。该手艺与笼罩成型垫阵载体(OMPAC)密封胶手艺或球对垫阵载体(GTPAC)的应用一起 ,被JEDEC证实是高度可靠的(3级)。这些BGAs包括200到500个球阵。

3.磁带BGA

TBGA唯一的弱点是它总是比PBGA贵。然而 ,TBGA是薄货的最佳选择。这需要结实的焦点质料 ,卓越的散热和卓越的电气毗连。无论ic /芯片必需朝上照旧朝下 ,这都是最大化产品价值同时最小化本钱的战略。在这种形式的BGA ,线键合通常是首选 ,若是芯片是面向上 ,但倒装芯片手艺似乎适合 ,若是芯片是面向下。

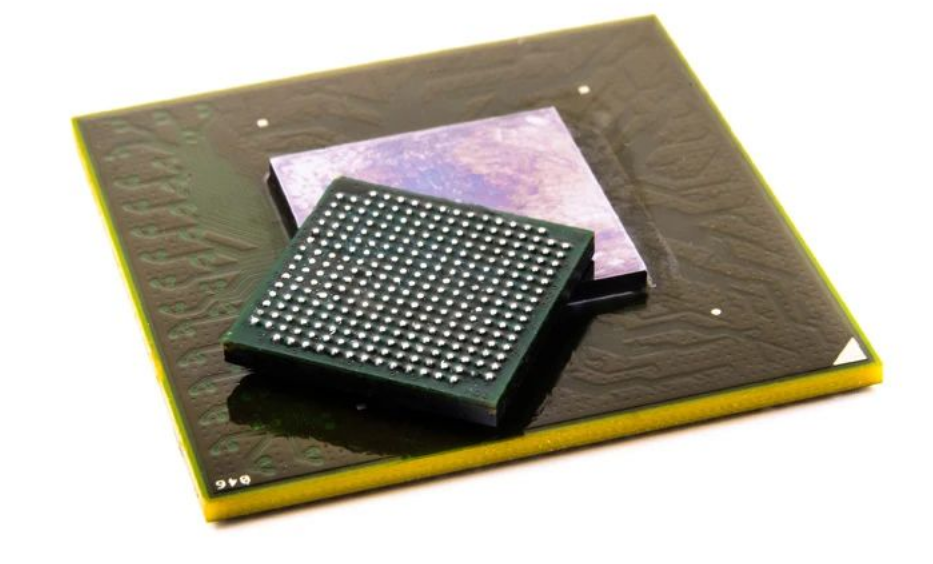

4.PoP封装类型

封装对封装(PoP)是集成电路的一种封装要领 ,它连系了笔直离散逻辑和存储BGA单位。堆叠是指将两个或两个以上的包装置在相互的顶部 ,并使用标准接口在它们之间传输信号。


PoP手艺的保存是为了知足电子行业对智能手机和数码相机等电子产品对细间距、小尺寸、高信号处置惩罚速率和更小装置空间的一连需求。在PCB组装历程中使用这种手艺 ,将顶部封装中的存储器件和底部封装中的逻辑器件电毗连 ,并划分举行测试和替换。所有这些特征降低了PCB结构的本钱和重大性。

5.LGA封装类型

平面网格阵列封装(LGA)是一种使用金属垫取代引线(如引脚网格阵列)或用于外部电气毗连的焊接球(如球网格阵列)的封装。这些被称为“lands”的金属垫通常在包装的底部组织成网格或阵列 ,因此被称为“平面网格阵列”。LGA封装的栅名堂设计使其具有较大的栅格数 ,使其成为具有普遍I/O需求的装备的常见封装选项。


典范的平面数目规模在8到1681之间。lands数目最少的LGA基本上是QFN ,由于这些包裹的lands被限制在身体的外围。典范的LGA间距(lands之间的距离)值规模为1.0毫米至1.27毫米。

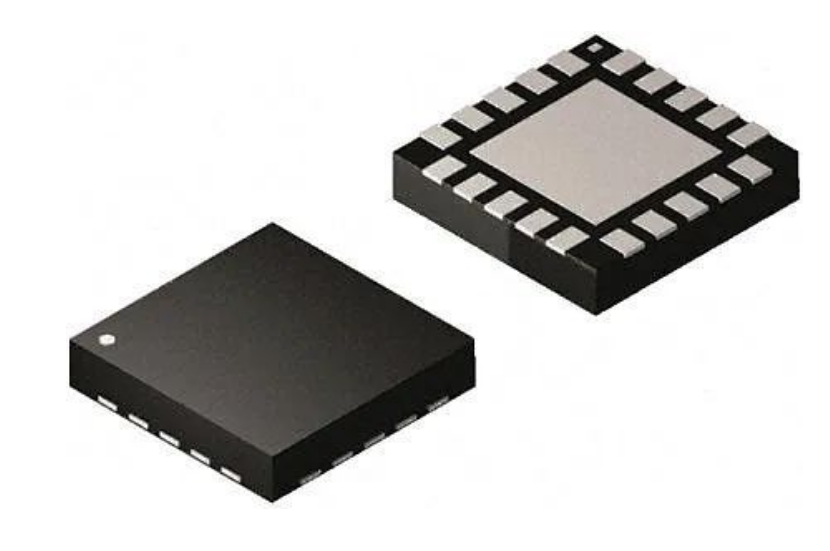

6.QFN封装类型


将ASCIC毗连到PCB是QFN半导体封装。别的 ,它通过外貌贴装手艺实现了这一点。别的 ,QFN是一种铅框封装 ,称为芯片级封装(CSP)。这是由于它使您能够在组装后视察和接触引线。通常 ,QFN封装的PCB毗连和模具组装通常由铜引线框架组成。别的 ,该封装可能具有单排或多排引脚。

QFN封装有一个由引线框架包裹的模具。引线框架由铜合金和哑光锡笼罩组成。



金属丝粘合通常用于毗连模具和框架。铜/金通常是首选的键合线。一些制造商使用倒装芯片手艺实现该接口。与古板要领相比 ,倒装芯片要领提供了优越的电气性能。

在装备的背部是金属化接线板。沿着底部外貌的四个界线 ,这些板为PCB提供电气毗连。

在封装的底部是一个袒露的焊盘。该焊盘为PCB提供了一个导热通道。袒露的焊盘也允许接地毗连。在袒露的焊盘处 ,QFN封装被焊接到电路板上。模具附着是指用于将模具牢靠在外露垫上的环氧树脂。

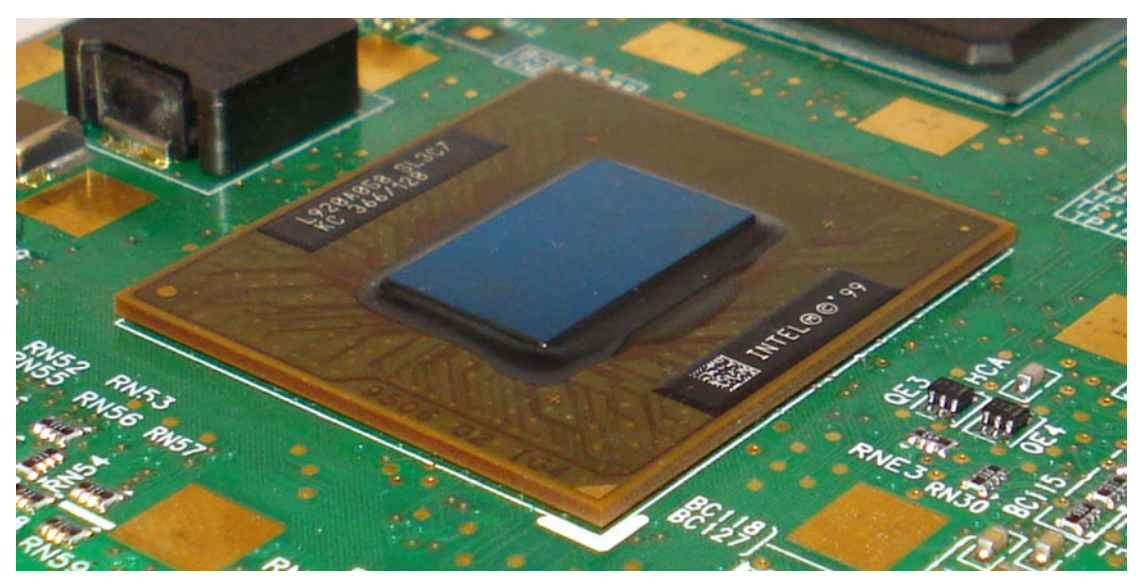

7.倒装芯片Flip-Chip

与CBGA相比 ,除了陶瓷衬底。这种FC-BGA使用BT树脂取代。通过这种方法 ,这种类型的特殊用度变得最小。与其他BGA品种相比 ,其主要优点是电路径更短 ,从而具有优越的导电性和更高的性能速率。这种BGA型锡铅比为63:37。在基板上使用的芯片可以很容易地重新排列到准确的位置 ,而无需使用倒装芯片对齐机 ,这是这种BGA类型的另一个优点。


二、使用BGA的缘故原由

球栅阵列在需要麋集毗连的SMD IC中越来越受接待。使用IC封装的底面而不是在边沿周围毗连 ,可以降低毗连密度 ,从而利便PCB结构。

使用芯片的底部避免直接会见毗连 ,这使得焊接 ,拆焊和检查更具挑战性。然而 ,有了主线PCB生产装备 ,这些挑战很容易战胜 ,整体可靠性和性能可以提高。

三、BGA芯片封装洗濯:

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要 ,一旦选定 ,就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种 ,可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气 ,通电后爆发电化学迁徙 ,形成树枝状结构体 ,造成低电阻通路 ,破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层 ,在PCB板表层下生长枝晶。除了离子型和非离子型污染物 ,尚有粒状污染物 ,例如焊料球、焊料槽内的浮点、灰尘、灰尘等 ,这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物 ,究竟哪些才是最备受关注的呢?助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中 ,它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素 ,焊后必定保存热改性天生物 ,这些物质在所有污染物中的占有主导 ,从产品失效情形来而言 ,焊后剩余物是影响产品质量最主要的影响因素 ,离子型残留物易引起电迁徙使绝缘电阻下降 ,松香树脂残留物易吸附灰尘或杂质引发接触电阻增大 ,严重者导致开路失效 ,因此焊后必需举行严酷的洗濯 ,才华包管电路板的质量。

尊龙凯时科技运用自身原创的产品手艺 ,知足芯片封装工艺制程洗濯的高难度手艺要求 ,突破外洋厂商在行业中的垄断职位 ,为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
