2.5D CoWoS封装手艺应用与2.5D 封装封装污染物洗濯先容

一、2.5D CoWoS封装手艺概述

2.5D CoWoS封装手艺 是一种先进的半导体封装手艺，它通过将芯片堆叠起来，再封装于基板上，最终形成2.5D、3D的型态。这种手艺可以镌汰芯片的空间，同时还能镌汰功耗和本钱。CoWoS手艺是由台积电独家研发的，它突破了古板集成电路设计的框架，通过缩短芯片间的互连距离，提升了产品性能与能效的同时降低了生产本钱。

 二、2.5D CoWoS封装手艺应用领域

2.5D CoWoS封装手艺是一种先进的封装手艺，它在多个应用领域中施展着主要作用。以下是凭证搜索效果得出的一些主要应用领域：

1. 高性能盘算（HPC）和人工智能（AI）

2.5D CoWoS封装手艺特殊适用于高性能盘算和人工智能盘算领域。这种封装手艺能够提供更高的存储容量和带宽，适用于处置惩罚存储麋集型使命，如深度学习、5G网络和节能的数据中心等。随着人工智能手艺的快速生长，对高性能封装工艺的需求也在一直增添，CoWoS手艺的远景因此变得越发辽阔。

2. 自动驾驶（ADAS）和物联网（IoT）

在自动驾驶和物联网领域，2.5D CoWoS封装手艺可以资助实现更高效、更小体积的芯片封装，这关于装备的便携性和能源效率至关主要。这些领域关于高性能和高集成度的需求也是推动CoWoS手艺生长的主要因素。

3. 高带宽内存（HBM）和系统整合单芯片（SoIC）

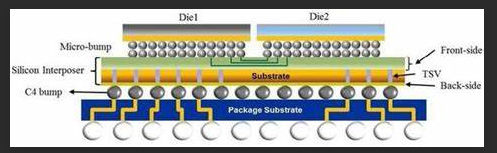

CoWoS手艺能够将多颗芯片封装在一起，通过硅中介板（Silicon Interposer）互联，实现了封装体积小、功耗低、引脚少的效果。这种手艺特殊适合于高带宽内存（HBM）的封装，能够提高数据传输速率。别的，系统整合单芯片（SoIC）手艺的生长也批注，CoWoS手艺已经成为直接为客户生产3DIC芯片的主要手段。

4. 新能源和汽车电子

在新能源和汽车电子领域，2.5D CoWoS封装手艺的高效能和高集成度的特点使其成为理想的选择。这种封装手艺可以资助实现更轻、更节能的汽车电子装备，同时也可以提高新能源汽车的性能和可靠性。

5. 数据中心和云盘算

随着大数据和云盘算的普及，数据中心对高性能盘算资源的需求日益增添。2.5D CoWoS封装手艺在数据中心中的应用可以资助提高能源效率，降低运营本钱，同时也可以支持更重大、更重大的盘算使命。

综上所述，2.5D CoWoS封装手艺的应用领域很是普遍，险些涵盖了所有需要高性能盘算和高集成度芯片的行业。随着手艺的一直生长和完善，我们可以预见CoWoS封装手艺在未来将继续推动各应用领域的手艺立异和生长。

三、供应商情形

台积电的CoWoS先进封装产能现在塞爆，起劲扩产之际，又传出大客户英伟达扩大AI芯片下单量，加上超威、亚马逊等大厂急单涌现，台积电为此急找装备供应商增购CoWoS机台，在既有的增产目的之外，装备订单量再追加三成。别的，三星电子也乐成拿下了英伟达的2.5D封装订单，提供了包括Interposer(中心层)和I-Cube在内的2.5D封装手艺。

四、其他相关信息

- CoWoS封装手艺是一种2.5D先进封装手艺，是用倒装bump来焊接，用的基板。

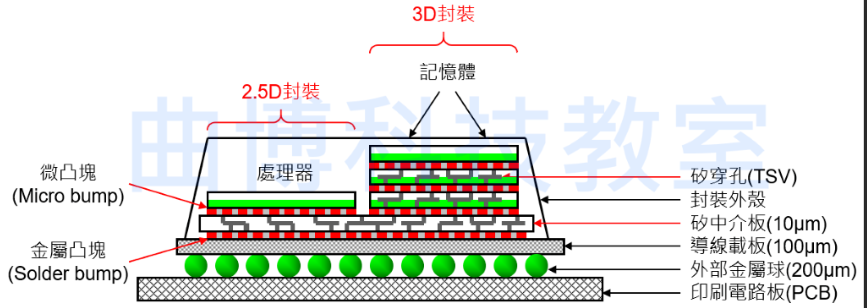

- 2.5D封装手艺的特点在于能够将多个芯片(如CPU、GPU、I/O接口、HBM等)水平安排于中心层上，有用提升了芯片的性能和效率。

五、2.5D 封装封装污染物洗濯剂先容

2.5D芯片级封装在nm级间距举行焊接,助焊剂作用后留下的活性剂等吸湿性物质,较小的层间距如存有少量的吸湿性活性剂足以占有相对较大的芯片空间,影响芯片可靠性。要将有限的空间里将残留物带离扫除,洗濯剂需要具备较低的外貌张力渗入层间芯片,抵达将残留带离的目的。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为2.5D芯片封装条件供清洁的界面条件。

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。

尊龙凯时科技是一家电子水基洗濯剂 环保洗濯剂生产厂家,其产品笼罩先进封装洗濯剂、半导体洗濯、2.5D芯片洗濯、PCBA电路板洗濯剂、助焊剂洗濯剂等电子加工历程整个领域。尊龙凯时科技先进封装洗濯剂产品包括晶圆级封装洗濯剂、SIP系统级封装洗濯剂、倒装芯片洗濯剂、POP堆叠芯片洗濯剂等。

推荐使用尊龙凯时科技水基洗濯剂产品。

结论

2.5D CoWoS封装手艺是目今半导体封装领域的一项主要手艺，它不但能够提高芯片的性能和效率，还能够降低生产本钱。随着人工智能和手艺的生长，这种封装手艺的需求预计将一直增添。同时，台积电和三星电子等供应商的竞争和相助，也将进一步推动该手艺的生长和应用。
