一、芯片玻璃穿孔手艺概述

 芯片玻璃穿孔手艺是一种先进的芯片封装手艺，它通过在玻璃晶圆上打许多高精度的小孔，并在孔里填充金属，实现各个电路单位的笔直互联
。这种手艺在近年来的芯片制造中施展了主要作用，尤其是在5G、6G等高频芯片的3D封装领域
。以下是关于芯片玻璃穿孔手艺的详细诠释：

二、手艺特点

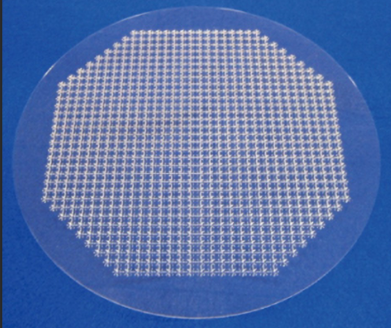

 - 高均一性玻璃微孔阵列制造：这项手艺涉及到制造高均一性的玻璃微孔阵列，这关于确保芯片的可靠性和性能至关主要
。

 - 玻璃致密回流：在芯片制造历程中，需要对玻璃举行致密回流处置惩罚，以确保玻璃的稳固性清静整性
。

 - 玻璃微孔金属高致密填充：这一办法涉及到在玻璃微孔中填充金属，以实现电路单位的笔直互联
。金属填充的高致密度关于提高芯片的性能和可靠性很是主要
。

- 低传输消耗：玻璃金属穿孔手艺可以实现低传输消耗，这关于高频芯片的封装尤为主要
。

 - 高真空晶圆级封装：该手艺能够实现高真空的晶圆级封装，这关于；ば酒馐芡獠壳樾蔚挠跋炀哂兄饕庖
。

 三、应用领域

 芯片玻璃穿孔手艺应用领域

 芯片玻璃穿孔手艺是一项先进的封装手艺，它在目今的芯片制造中饰演着主要的角色
。这项手艺的生长和应用，不但提高了芯片的性能，还扩大了其在各个领域的应用规模
。以下是芯片玻璃穿孔手艺的一些主要应用领域：

 1. 半导体芯片3D先进封装

芯片玻璃穿孔手艺在半导体芯片3D先进封装领域具有普遍的应用远景
。古板的平面化2D封装已经无法知足高密度、轻量化、小型化的强烈需求，而玻璃金属穿孔手艺则提供了一种新兴的纵向互连手艺，能够实现芯片-芯片之间距离最短、间距最小的互联，从而知足高密度集成的需求
。

2. 射频芯片封装

这项手艺在射频芯片封装领域也具有奇异优势
。它能够提供低传输消耗的封装计划，这关于射频芯片的事情效率至关主要
。

 3. MEMS传感器封装

MEMS（Micro Electro Mechanical Systems）传感器封装是芯片玻璃穿孔手艺的另一个主要应用领域
。通过这种手艺，可以实现先进MEMS传感器的高真空晶圆级封装，提高传感器的性能和可靠性
。

 4. 新型MEMS传感器设计制造

除了上述应用领域，芯片玻璃穿孔手艺还在新型MEMS传感器的设计制造中施展作用，例如MEMS质谱和MEMS迁徙谱等
。这些新型传感器的应用规模涵盖了科学研究、医疗检测等多个领域
。

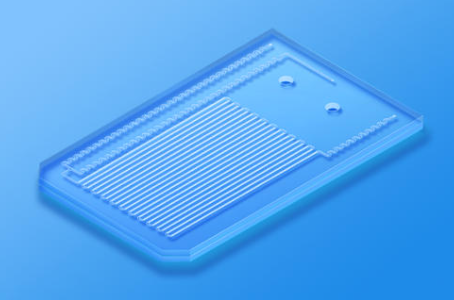

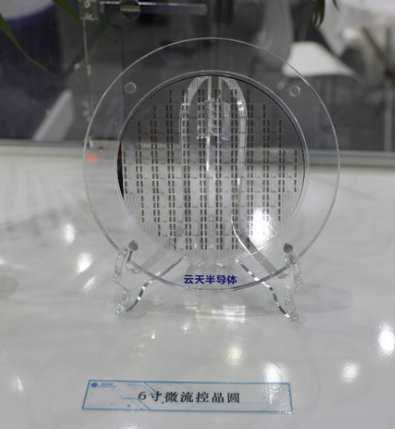

 5. 新型玻璃基微流控芯片制作

微流控芯片在生命科学和医学诊断等领域有着普遍的应用
。芯片玻璃穿孔手艺的生长，也为微流控芯片的制作提供了新的可能，进一步推动了这些领域的生长
。

 6. 医疗手艺

德国Manz集团的DLC820激光切割系统就是应用于医疗手艺领域的实例
。这种系统使用M-Cut激光切割工艺，能够在；ぜ庸ぶ柿系耐，实现准确的切割，知足医疗手艺中对精度和纯净度的高要求
。

综上所述，芯片玻璃穿孔手艺的应用领域十分普遍，从半导体芯片封装到MEMS传感器封装，再到微流控芯片制作和医疗手艺应用，都体现了其在现代芯片制造中的主要职位
。随着手艺的一直生长，这项手艺的应用规模有望进一步扩大
。

 四、手艺突破

 中国的芯片工业正在全力研发第三代玻璃穿孔手艺，这一手艺的突破预示着中国芯片制造业有可能实现跨越式生长，并在全球芯片工业链中占有越发主要的职位
。

 工艺流程

 芯片玻璃穿孔手艺的工艺流程包括以下几个办法：

 1. 洗濯后的玻璃衬底：首先提供一洗濯后的玻璃衬底
。

  2. 激光照射变性：使用激光照射的要领，使得需要制作玻璃通孔区域的玻璃变性，形成TGV变性区
。

  3. 正面再布线层制作：在玻璃衬底的正面制作正面再布线层，包括互连金属柱和需要制作玻璃通孔处的金属衬垫
。

  4. 侵蚀溶液去除变性玻璃：接纳侵蚀溶液去除玻璃衬底TGV变性区中变性后的玻璃，形成玻璃通孔
。

  5. TGV金属柱制作：以盲孔金属化形式对玻璃通孔举行TGV金属柱制作
。

  6. 背面再布线层制作：在背面再布线层上笼罩背面绝缘介质层，并从背面绝缘介质层引出毗连背面再布线层的电极
。

  7. 去除暂时键合的载片和暂时键合胶：最后去除暂时键合的载片和暂时键合胶
。

 五、芯片封装洗濯：

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件
。

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法
。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程
。

污染物有多种，可归纳为离子型和非离子型两大类
。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效
。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶
。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象
。

这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量
。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持
。

推荐使用尊龙凯时科技水基洗濯剂产品
。

 结论

 芯片玻璃穿孔手艺是一种先进的封装手艺，它通过在玻璃晶圆上打孔并填充金属来实现电路单位的笔直互联
。这项手艺在半导体芯片3D先进封装、射频芯片封装、MEMS传感器封装等领域具有普遍的应用远景，并且在中国的芯片工业中取得了主要的手艺突破
。随着5G、6G等高频芯片的生长，这种手艺的主要性将进一步增强
。
