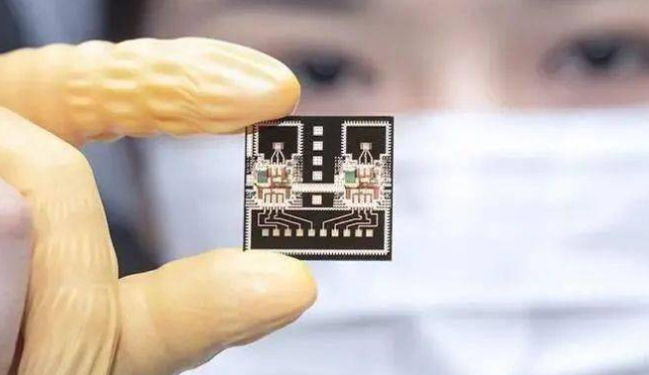

一、毫米波雷达芯片手艺

 1. 概述

 毫米波雷达是一种使用毫米波频段的电磁波举行雷达探测和丈量的手艺。它比通例的雷达所使用的低频电磁波有更高的频率和更短的波长
，因此可以实现更高的区分率和更准确的探测。毫米波雷达系统通常由天线、发射器、吸收器、处置惩罚器等部分组成
，能够探测目的物体的距离、速率、偏向等信息。

2. 应用领域

 毫米波雷达被普遍应用于汽车自动驾驶、清静监控、清静检查、人体扫描、气象预告等领域。在汽车自动驾驶方面
，毫米波雷达主要用于实现障碍物检测和距离丈量
，以支持车辆自主避障和自动驾驶功效。例如
，特斯拉的Model S车型使用了一组12个毫米波雷达
，用于检测前方的物体并提供距离、速率等信息
，这些信息用于支持特斯拉的自动驾驶功效。

 3. 手艺特点

 - 高区分率：毫米波雷达手艺具有更高的区分率
，可以实现对目的物体的越发准确的探测和识别。

- 强穿透力：毫米波具有更短的波长
，可以穿透一些古板雷达手艺不可穿透的障碍物
，如雨、雪、烟雾等。

- 适用性广：毫米波雷达手艺可以用于多种应用
，如清静检测、人体检测、汽车驾驶辅助等领域。

4. 最新手艺生长

 圭步微电子是一家专注于提供应用于智能驾驶的新一代77GHz等4D毫米波雷达芯片的公司
，产品包括高性能多通道单芯片4D卫星雷达头芯片、高集成度角雷达SOC芯片
，芯片性能行业领先
，现在处于样品转批量阶段。

正和微芯宣布了全球首创10uA单芯片60G毫米波雷达+多协议无线智能传感器RS6130
，为消耗电子、智能家居、智能安防、智慧照明、智慧康养等智慧生涯场景提供立异的智能解决计划。别的
，正和微芯还将快速推出新一代用于智慧工业的高性能60GHz MIMO毫米波雷达芯片
，以及用于智能汽车的车规级77GHz毫米波雷达芯片。

 5. 手艺挑战

 只管毫米波雷达手艺具有许多优点
，但它也面临着一些挑战。由于其高频特征
，其信号传输和穿透能力较量有限
，并且在高速移动或者多路径滋扰情形下性能可能会下降。别的
，毫米波雷达传感器的性能受多个因素的影响
，而PCB电路质料就是影响传感器电路性能的要害因素。

综上所述
，毫米波雷达芯片手艺在多个领域都有着普遍的应用远景
，但同时也面临着一些手艺挑战。随着手艺的一直生长
，我们可以期待毫米波雷达芯片手艺在未来能够实现更大的突破和前进。

 二、毫米波雷达芯片封装趋势

 1. 市场需求与手艺生长

 毫米波雷达因其体积小、易集成、空间区分率高、抗滋扰能力强等优势
，成为近年来多个智能应用领域的热门手艺
，市场远景辽阔。凭证国信证券的展望
，到2025年全球毫米波雷达市场规模将抵达384亿元
，2021至2025年复合增添率为25.5%。这种快速增添的需求推动了封装手艺的一直立异和生长。

 2. 封装手艺的生长趋势

 - 古板打线封装与倒装封装：古板打线封装由于线材的电感较高
，较难知足高频产品的要求
，因此毫米波雷达芯片的封装形式多接纳倒装封装与扇出式封装。倒装封装是在芯片焊盘上制作金属凸块
，将芯片翻转后直接与基板相连
，缩短毗连长度从而实现更快速的毗连以及更低的功耗。扇出式封装则通过重构晶圆后再布线的方法引出电路
，降低整体封装厚度的同时
，不需要基板从而降低封装总本钱。

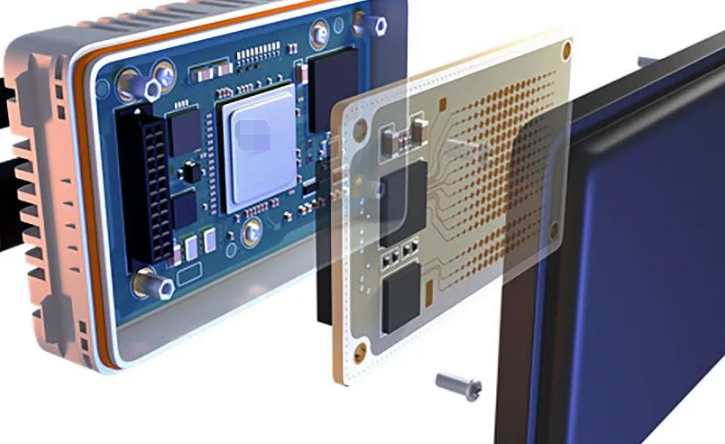

 - 集整天线的AiP封装：出于集成度的需求
，集整天线和雷达收发器芯片的AiP（AntennainPackage）封装逐渐被用户所接纳。AiP可缩小整体产品尺寸以及缩短毗连路径
，从而有用提升产品性能。未来
，AiP封装将逐渐成为毫米波雷达产品的主流封装形式。

 - 晶圆级封装手艺：晶圆级封装手艺（WLP）是一种先进的封装手艺
，它可以直接将多个芯片封装在一块晶圆上
，镌汰了外部引脚的数目
，提高了封装效率和可靠性。别的
，2.5D/3D封装、系统级封装（SiP）等手艺也在毫米波雷达芯片封装中获得了应用。

 3. 封装手艺立异与应用

 - 长电科技的封装手艺：长电科技在毫米波雷达芯片封装领域有着富厚的履历和手艺积累。他们运用eWLB和FC倒装类等封装手艺
，知足客户产品多收发通道、集整天线、低功耗的需求。长电科技已经实现毫米波雷达产品大规模量产
，并为汽车智能驾驶、智能座舱、智能家居、无人机、智慧交通等多个领域提供解决计划。

 - 华天科技的封装手艺：华天科技不但掌握了毫米波雷达产品相关封装手艺
，并且还基于TSV封装手艺的产品已经量产。他们的汽车电子封装产品已经量产
，显示了他们在该领域的手艺实力。

 综上所述
，毫米波雷达芯片封装的趋势体现为向更高效、更小型化、集成度更高的封装手艺生长
，以知足市场对高性能和低本钱的需求。同时
，晶圆级封装手艺的应用也越来越普遍
，成为推动封装手艺生长的主要实力。

 三、毫米波雷达芯片封装洗濯剂选择：

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要
，一旦选定
，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种
，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气
，通电后爆发电化学迁徙
，形成树枝状结构体
，造成低电阻通路
，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层
，在PCB板表层下生长枝晶。除了离子型和非离子型污染物
，尚有粒状污染物
，例如焊料球、焊料槽内的浮点、灰尘、灰尘等
，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物
，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中
，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素
，焊后必定保存热改性天生物
，这些物质在所有污染物中的占有主导
，从产品失效情形来而言
，焊后剩余物是影响产品质量最主要的影响因素
，离子型残留物易引起电迁徙使绝缘电阻下降
，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大
，严重者导致开路失效
，因此焊后必需举行严酷的洗濯
，才华包管电路板的质量。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

尊龙凯时科技运用自身原创的产品手艺
，知足芯片封装工艺制程洗濯的高难度手艺要求
，突破外洋厂商在行业中的垄断职位
，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
