一、QFN封装工艺

1. QFN封装的基本看法

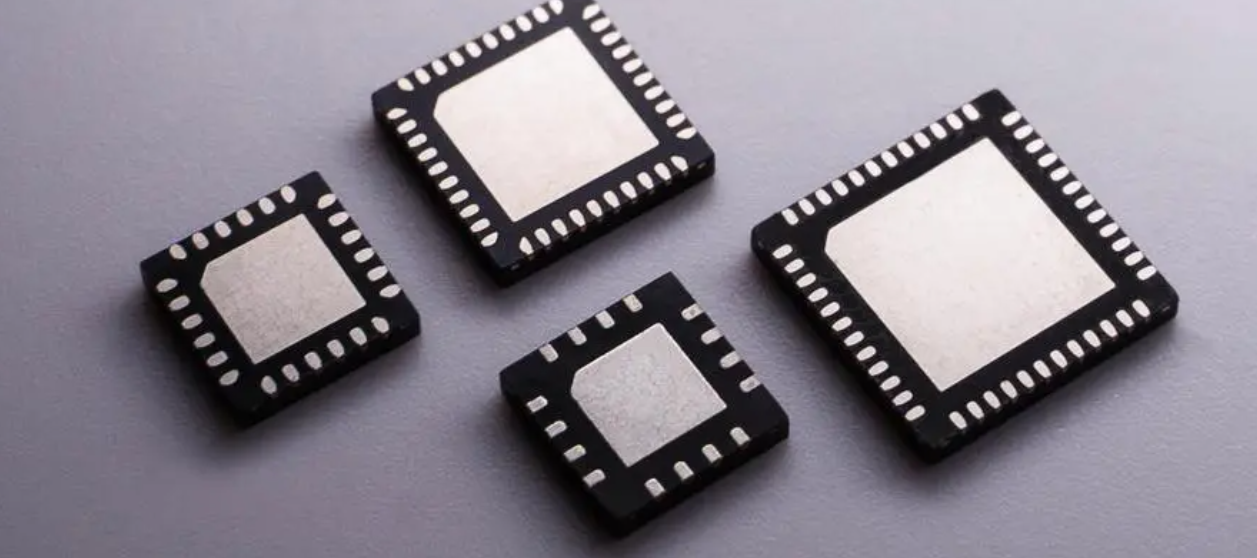

QFN封装（Quad Flat No Leads Package），即方形扁平无引脚封装，是一种外貌贴装手艺中常用的封装类型。它的特点是封装四侧设置有电极触点，引脚数目一样平常在14到100左右。QFN封装的中文全称是方形扁平无引脚封装，它在集成电路封装领域中具有普遍应用，尤其适用于尺寸、重量和性能是至关主要的场合。

2. QFN封装的工艺流程

QFN封装的工艺流程主要包括以下几个办法：

·         磨片：对晶圆厂出来的圆片举行减薄处置惩罚，利便在有限的空间中举行封装。

·         划片：将圆片上成千上万个自力功效的芯片举行切割疏散。

·         装片：将芯片装入QFN封装壳中。

·         焊线：将芯片与壳体内的焊盘毗连起来。

·         包封：在外围用环氧树脂通过高温压力注塑的方法给芯片做一层衣服，包裹并固化起来，在芯片外部形成物理；。

·         电镀：为了确保封装好的芯片可以用SMT（Surfacemount technology）方法与电路板乐成焊接,就需要在铜材上镀上一层锡。

·         打。涸谛酒饷步访啤⒖突П晔秎ogo甚至批次信息等打印在单颗产品上。

在这之中，又有4个要害站别：装片、焊线、包封和切割。

3. QFN封装的优点

QFN封装具有以下优点：

·         体积小，重量轻：与SOP、TQFP等封装相比，QFN在体积与重量上的优势显着。封装效率高达0.3-0.4，无散热焊盘的QFN甚至可以做到0.5。

·         热性能好：QFN封装的底部，有一个很大的焊盘，可直接焊接在电路板上，通过底部的焊盘，可以将热量快速的辐射至整个电路板，散热面积变大，散热速率更快。

·         电性能好：QFN封装没有引脚印出来，以是导电路径短，那么自感系数以及封装体内布线电阻很低，电性能就很好。

4. QFN封装的焊接手艺

QFN封装的焊接手艺需要注重以下几点：

·         涂抹助焊膏：在焊盘对应边划分涂抹助焊膏，然后放器件上去，并用镊子在器件外貌轻轻按了两下，最后用烙铁牢靠器件连边的两个管脚。

·         避免虚焊和连锡：在焊接历程中可以多送一再焊锡，在送焊锡之前记得涂抹助焊膏，这样就可以有用避免虚焊和连锡的情形了。

·         焊接后洗濯：焊接完成后记得用洗板水洗濯一下板子，以防焊接的板子惨不忍睹。

总的来说，QFN封装是一种高效的封装手艺，它在现代电子装备中获得了普遍的应用。

二、引线框架在QFN封装工艺中的应用

1. 引线框架的界说和特点

引线框架是QFN封装的主要组成部分，它包括半导体管芯、引线框架以及模塑料。引线框架的内部具有大致矩形的内部，周围有多个突起，这些突起与内部毗邻并从内部向外延伸。别的，引线框架的四个侧面有多根引线，这些引线与管芯附着垫离隔并与管芯附着垫电隔离。

2. QFN封装的基本看法

QFN是一种无引线封装，它的特点是方形或矩形。在封装底部中央有大面积的外露垫，用于散热。在包装外围有导电垫，用于与电气毗连。QFN封装通过将引脚安排在封装底部，使得整体尺寸越发紧凑，从而提供更高的空间使用效率。别的，它还通过外露的引线框架焊盘提供了精彩的热性能，这些焊盘具有直接的热路径，用于封装内的散热。

3. 引线框架在QFN封装中的应用

在QFN封装工艺中，引线框架起到了要害的作用。首先，引线框架提供了芯片与外部系统之间的信号传输路径，坚持了信号的完整性。其次，引线框架的封装结构可以有用缓冲引线框架上芯片受到的碰撞应力。别的，引线框架上的升降机构和联念头构可以优化封装环节，提高事情历程中封装结构内部的散热性，并对防尘网上的灰尘举行有用扫除，消除刷毛上的静电，阻止刷毛吸附灰尘。

4. QFN封装工艺中的要害手艺

在QFN封装工艺中，等离子洗濯手艺是一项主要的要害手艺。等离子洗濯工艺为芯片与引线框架上的污染物、氧化物及环氧树脂等污染物的去除提供了经济有用且无情形污染的解决计划。通过等离子洗濯，可以有用去除框架外貌的种种污染物，从而提高焊线的强度，去除封装芯片时间泛起的分层征象。

总的来说，引线框架在QFN封装工艺中饰演了至关主要的角色，它不但提供了信号传输缓和冲；さ墓π，还通过优化封装环节和提高散热性能，提升了QFN封装芯片的性能和可靠性。

三、QFN芯片封装洗濯剂选择：

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
