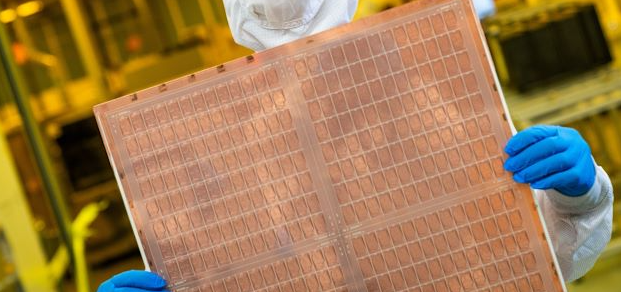

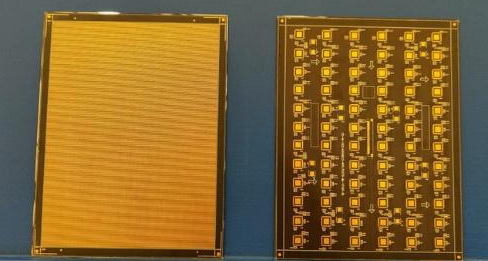

一、玻璃基板芯片封装手艺特点

1. 更高的互连密度

玻璃基板具有极低的平面度，这可以显著改善光刻的聚焦深度，从而提高整体的互连密度。相比于古板的有机基板，玻璃基板的互连密度有望提升多达10倍，这关于下一代系统级封装（SiP）的电力和信号传输至关主要。

2. 更好的热稳固性和机械稳固性

玻璃基板的机械强度远高于有机基板，能够在封装历程中更好地遭受高温，镌汰翘曲和变形。这种耐温耐压的特征为其在数据麋集型事情中的应用打下了基础，特殊是在以人工智能（AI）为代表的应用中。

3. 更高的信号完整性和路由能力

玻璃基板能够提供更好的信号完整性和信号路由能力，这关于高性能处置惩罚器的制造至关主要。它的机械稳固性使得信号在传输历程中受到的滋扰更小，从而提高了信号的质量和稳固性。

4. 更佳的散热性能

玻璃基板具有耐高温的特征，能够让芯片在更长时间内坚持峰值性能。这意味着芯片可以在更长的时间内维持最高性能，而不会由于温度过高而不得不降频运行。

5. 更大的封装尺寸

玻璃基板可以实现更高的互连密度，即更细密的间距，这使得它能够知足更大尺寸的封装需求。这种特征使得玻璃基板成为未来先进封装生长的主要偏向。

6. 更普遍的适用领域

除了在半导体封装领域的应用，玻璃基板还普遍应用于显示手艺领域，例如液晶显示玻璃基板，它们是组成平板显示装备如平板电脑、手机、电视等的要害组件。

7. 更快的研发进度

由于玻璃基板的生产工艺与先进多层显示屏相似，因此在研发速率上具有优势。这使得接纳玻璃基板封装的芯片能够更快地进入市场，抢占先机。

综上所述，玻璃基板芯片封装手艺因其在互连密度、热稳固性和机械稳固性、信号完整性和路由能力、散热性能、封装尺寸以及适用领域等方面的奇异优势，被以为是未来芯片封装的生长偏向之一。

二、玻璃基板芯片封装手艺应用现状和生长趋势

1. 英特尔、三星、AMD、苹果等大厂的应用情形

玻璃基板芯片封装手艺正在被多家着名科技公司探索和应用。据报道，英特尔、三星、AMD、苹果等公司都已经体现将导入或探索玻璃基板芯片封装手艺]。这些公司都在起劲研发和探索玻璃基板手艺的应用，以期望能够在芯片封装领域取得突破。

2. 玻璃基板手艺的优势

玻璃基板手艺之以是受到关注，是由于它具有多项优异特征。首先，玻璃基板具有耐高温的特征，能够让芯片在更长时间内坚持峰值性能，有用缓解了古板质料在高温情形下的性能下降问题。其次，玻璃基板的超平整特征使其可以举行更细密的蚀刻，从而实现元器件越发细密地排列在一起，提升单位面积内的电路密度]。

3. 玻璃基板手艺的应用领域

现在，玻璃基板手艺的应用领域主要包括半导体封装和显示手艺领域。在半导体封装领域，玻璃基板可以用于GPU制造，并且预计在未来2年内将用于先进封装]。而在显示手艺领域，玻璃基板普遍应用于液晶显示，是组成平板显示装备的要害组件]。

二、玻璃基板芯片封装手艺的生长趋势

1. 替换硅基板的趋势

随着科技的生长，玻璃基板对硅基板的替换趋势日益显着。预计在未来3年内，玻璃基板渗透率将抵达30%，5年内渗透率将抵达50%以上]。

2. 手艺立异和工艺刷新的需求

只管玻璃基板手艺具有重大的潜力，但它也面临着诸如易碎性、与金属导线的附着力缺乏、通孔填充匀称性难以控制等问题。这些问题需要通过手艺立异和工艺刷新来解决。然而，随着手艺的一直前进和应用履历的积累，这些挑战将逐渐获得战胜，玻璃基板手艺将迎来更好的生长势头]。

3. 全球性的手艺竞赛

玻璃基板手艺的应用已经成为全球性的手艺竞赛。除了苹果之外，其他公司也在起劲研发和探索玻璃基板手艺的应用。三星公司已经最先研发该手艺，并在该领域拥有显著的优势]。

综上所述，玻璃基板芯片封装手艺正在逐渐被各大科技公司所接受和应用，并且它的应用有望为芯片手艺带来革命性的突破。虽然该手艺还面临一些挑战，但随着手艺的前进和应用履历的积累，它的生长远景十分辽阔。

三、玻璃基板芯片封装洗濯剂选择：

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物，究竟哪些才是最备受关注的呢
？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
