一、晶圆微凸点手艺先容

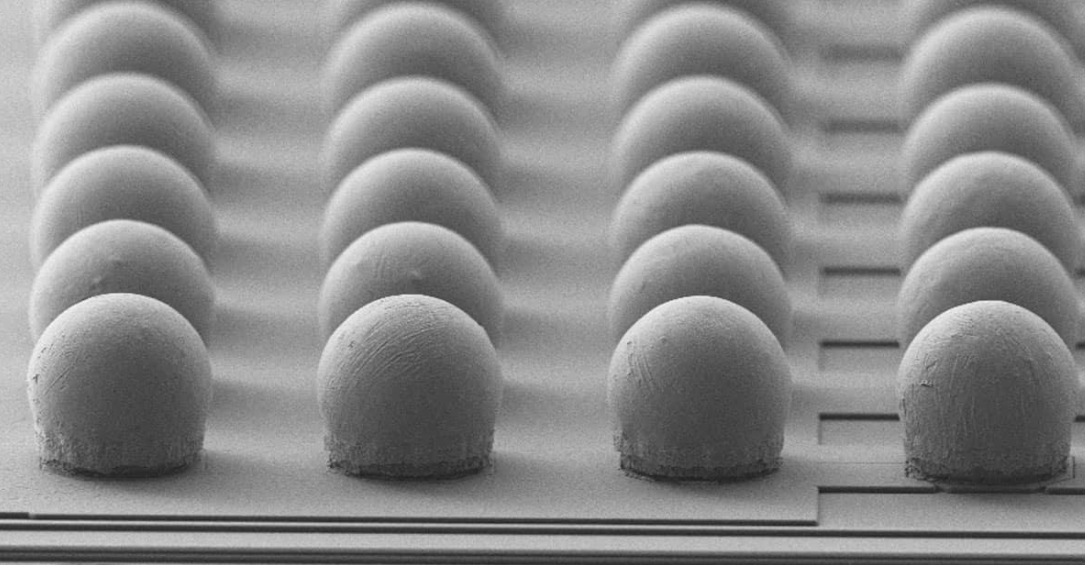

晶圆微凸点手艺是一种在集成电路封装历程中用于实现芯片间互连的微型毗连点

。这些微凸点通常由金属质料制成，如锡、银、铜等，它们被准确地安排在芯片的焊盘上，以提供电气和机械毗连

。晶圆微凸点手艺在现代电子产品中饰演着至关主要的角色，尤其是在高密度封装和三维集成领域

。

晶圆微凸点的制作历程通常包括以下几个办法：

1. 凸点下金属层的沉积：首先，在晶圆上沉积一层或多层金属，如钛和铜，作为凸点的基础

   。

2. 光阻层的涂覆和图案化：接着，通过旋涂、喷涂或印刷的方法在金属层上形成光阻层

   。然后，使用曝光和显影的工艺形成启齿，袒露出需要形成凸点的金属区域

   。

3. 电镀：在袒露的金属区域上举行电镀，沉积较厚的铜层或其他金属，形成凸点

   。

4. 刻蚀：使用湿法刻蚀或干法刻蚀手艺去除不需要的金属，留下预定形状和巨细的凸点

   。

5. 阻挡层和焊料合金的沉积：在凸点上沉积阻挡层，以避免后续的焊料合金与底层金属反应

   。然后，在阻挡层上沉积焊料合金，通常是锡银合金或锡银铜合金

   。

6. 微凸点的最终形成：经由高温回流后，焊料合金熔化形成平滑的微凸点

   。

晶圆微凸点手艺的要害参数包括凸点的尺寸、形状、间距以及高度一致性等

。这些参数对封装的电气性能、机械强度和可靠性都有主要影响

。别的，随着集成电路手艺的生长，对晶圆微凸点手艺的要求也在一直提高，例如，需要更小的凸点尺寸、更高的密度和更好的热稳固性等

。

在现实应用中，晶圆微凸点手艺可以用于种种封装类型，如倒装芯片封装、三维集成电路封装等

。它不但能够提高封装的集成度，还能增强产品的性能和可靠性，因此在电子行业中具有普遍的应用远景

。

二、晶圆微凸点手艺的优点

1. 高度集成： 晶圆微凸点手艺由于其细小的尺寸，能够在晶圆上形成高密度的凸点，从而实现更高水平的集成度

。这关于提高集成电路的性能和容量有着显著的效果

。

2. 高频性能： 基于金凸点的热超声键合手艺，因其凸点尺寸小，具有优良的高频性能，成为主流手艺之一

。

3. 准确控制： 晶圆微凸点手艺允许准确控制凸点的高度、形状和位置，这有助于提高凸点的质量和可靠性

。

4. 顺应性强： 柔性凸点手艺是解决目今晶圆级封装柔性顺应性的要害手艺之一，它能够顺应差别类型的封装需求

。

三、晶圆微凸点手艺的弱点

1. 制造本钱高： 只管晶圆微凸点手艺具有许多优势，但其制造历程较为重大，需要细密的装备和工艺控制，因此制造成内情对较高

。

2. 手艺难度大： 晶圆微凸点手艺的研发和应用需要高水平的手艺和专业知识，这关于许多企业来说是一个重大的挑战

。

3. 可靠性问题： 虽然凸点高度是影响倒装芯片热循环可靠性最主要的要害因素，但太过追求高密度可能会导致可靠性问题

。

4. 顺应规模有限： 由于微晶石的外貌是玻璃质的工具居多，容易磨花，以是在人流大的场合不适合铺地面

。同样的，晶圆微凸点手艺可能在某些应用场景下受限，由于它们可能不敷耐用或无法遭受重型负载

。

综上所述，晶圆微凸点手艺在提高集成电路的性能和集成度方面具有显著优势，但也面临着高昂的制造本钱、重大的手艺难度以及可能的可靠性问题等挑战

。

四、晶圆微凸点手艺应用生长趋势

1. 晶圆微凸点手艺的主要性

晶圆微凸点手艺是集成电路封装手艺中的要害环节，它直接影响到集成电路的性能和可靠性

。随着半导体手艺的迅速生长，工艺制程的节点逐步靠近原子尺寸级别，先进封装逐渐成为延续摩尔定律的主要方法

。封装手艺的生长趋势是向着小型化、轻质量、更多I/O数、高性能、高速率、高频率、高集成化的偏向生长

。

2. 微凸点手艺的应用现状

现在，微凸点手艺已经在集成电路封装领域获得普遍应用

。差别的微凸点制备要领各有优弱点，例如蒸发沉积法、丝网印刷法、植球法、电镀法、喷射法和化镀法等

。其中，电镀法因其易于批量生产、一致性好且可以制备绝大部分凸点的特点，被普遍应用于集成电路的封装领域

。

3. 微凸点手艺的生长趋势

未来，微凸点手艺将继续向着微型化、小节距、无铅化和高可靠性的偏向生长

。随着异构集成？楣πШ吞卣鞒叽绲囊恢痹鎏，三维集成手艺应运而生，凸点之间的互连是实现芯片三维叠层的要害

。别的，倒装(FC)焊接手艺逐渐取代古板的引线键合手艺，以减小封装体积，提升封装密度，缩短互连长度，从而减小寄生电容，提升传输速率

。

4. 晶圆微凸点检测手艺的前进

晶圆微凸点的检测手艺也是影响其应用生长趋势的主要因素

。随着工业机械视觉、智能制造、大数据医疗、云盘算、人工智能工业的蓬勃生长趋势，3D白光干预成像手艺等高精度检测手艺的生长，为半导体等高细密制造业赋能

。这些手艺的应用提高了凸点检测的精度和效率，包管了封装质量和可靠性

。

综上所述，晶圆微凸点手艺的应用和生长趋势显示出其在集成电路封装领域的主要职位和辽阔远景

。随着手艺的一直立异和检测手艺的前进，微凸点手艺将继续推动集成电路封装手艺的生长，知足日益增添的电子装备性能需求

。

五、晶圆微凸点手艺-芯片洗濯剂选择：

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法

。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程

。

污染物有多种，可归纳为离子型和非离子型两大类

。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效

。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶

。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象

。

这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量

。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件

。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持

。

推荐使用尊龙凯时科技水基洗濯剂产品

。
