一、玻璃芯片封装手艺生长现状

玻璃芯片封装手艺作为一种新兴的封装手艺，因其在提高芯片性能、可靠性和稳固性方面的潜力而受到普遍关注。以下是关于玻璃芯片封装手艺生长现状的一些详细信息。

1.手艺优势及应用远景

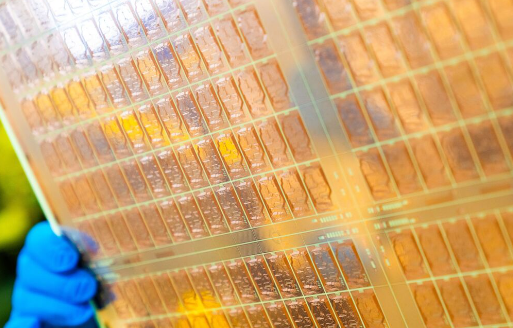

玻璃基板封装手艺具有多项优势，包括但不限于超低平展度、更好的热稳固性和机械稳固性，这些特征使得基板中的互连密度更高，从而能够在简单封装中纳入更多的晶体管。玻璃基板的高温耐受度和低图案变形特征，以及其能够提供更好的功率传输解决计划，使得信号传输速率和设计规则得以优化，这关于数据中心、AI、绘图处置惩罚等需要更概略积封装和更高速率的应用尤为有利。

据报道，玻璃基板手艺的应用远景辽阔，尤其是在汽车电子、通讯、盘算机等领域，已成为一种趋势。随着5G、物联网、人工智能等手艺的生长，预计未来芯片玻璃封装的需求将会一直增添。

2.主要加入者及生长动态

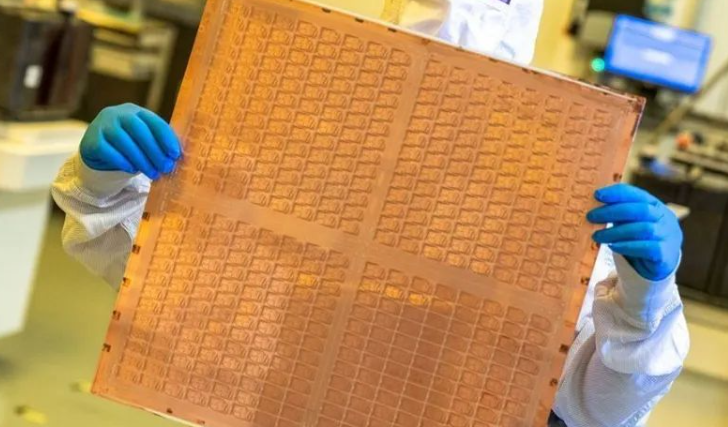

在全球规模内，多家着名公司正在起劲研发和应用玻璃基板手艺。英特尔公司在这方面处于领先职位，已经推出了用于下一代先进封装的玻璃基板，并妄想在未来几年内推出完整的解决计划。三星公司也宣布了其玻璃基板的量产妄想，预计在2026年面向高端SiP市场举行量产。

苹果公司也在起劲与多家供应商商讨将玻璃基板手艺应用于芯片开发，以期提供更好的散热性能。

3.手艺挑战及未来生长

只管玻璃基板封装手艺具有显著的优势，但它也面临着一些挑战。例如，玻璃基板的制造历程需要高度的手艺和专业知识，制造商需要一直刷新和优化制造工艺。别的，玻璃基板的脆性较大，容易损坏，需要制造商接纳有用的
；げ椒。

业内专家以为，只管保存挑战，玻璃基板仍被业界视为芯片封装的未来生长偏向之一。随着手艺的前进，预计玻璃基板将在提高芯片性能方面施展主要作用。

综上所述，玻璃芯片封装手艺正处于快速生长阶段，各至公司都在起劲投入研发，并在实践中一直优化和完善。只管面临着一些挑战，但该手艺的未来生长远景仍然乐观。随着手艺的成熟和应用的推广，我们可以期待玻璃基板封装手艺在半导体行业中的普遍应用。

二、玻璃芯片封装手艺的优点剖析

1.高散热性能和更好的热稳固性

玻璃基板具有精彩的热稳固性和机械稳固性，能够资助芯片在更长时间内坚持峰值性能。玻璃质料很是平整，可以改善光刻的聚焦深度，相同面积下，开孔数目要比在有机质料上多得多，玻璃通孔（TGV）之间的距离能够小于100微米，这直接能让晶片之间的互连密度提升10倍
；别的，玻璃基板的热膨胀系数与晶片更为靠近，更高的温度耐受可使变形镌汰50%，可以降低断裂的危害，增添芯片的可靠性。

2.提升电路密度和互连密度

玻璃基板的超平整特征使其可以举行更细密的蚀刻，从而使元器件能够越发细密地排列在一起，提升单位面积内的电路密度。玻璃基板能够在基板中实现更高的互连密度，预计可以使互连密度增添十倍。

3.优异的光学和机械性能

玻璃基板的光学和机械性能优异，能够提供优异的散热性能和电气性能。玻璃的热膨胀率靠近硅，这应该有助于减轻翘曲或缩短的可能性。耐高温的能力是值得注重的，由于英特尔看到玻璃基板的第一个应用是大型数据中心、人工智能和图形应用，其中高密度封装的小芯片，通

？赡茉诮厝徊畋鸬奈露裙婺Ｄ谠诵。

4.顺应重大形状和应用需求

软玻璃封装接纳柔性玻璃作为封装质料，具有较好的弹性和弯曲性能，能够顺应重大的形状和应用需求。同时，软玻璃封装还具有优异的气密性和耐高温性能。

5.玻璃基板的弱点剖析

易碎性和制造本钱较高

玻璃基板的易碎性、缺乏与金属线的黏协力以及通孔填充的匀称性等问题,也为制造历程带来了不小的挑战。现有的许多丈量手艺都是针对不透明或半透明质料设计的，在玻璃基板上使用这些手艺时，丈量精度可能会受到影响。更主要的是，玻璃基板需要建设一个可行的商业生爆发态系统，这包括须要的工具和供应能力。

手艺难题和生产难度

只管保存挑战，玻璃基板仍被业界视为芯片封装的未来生长偏向之一。玻璃基板的生产工艺与先进多层显示屏相似，三星公司在该领域拥有得天独厚的优势。可是，玻璃基板也保存着诸多的手艺难题，例如易碎性、与金属导线的附着力缺乏、通孔填充匀称性难以控制等问题。

综上所述，玻璃芯片封装手艺在散热性能、电路密度提升、光学和机械性能方面具有显著优势，但也面临着易碎性、制造本钱高以及手艺难题等弱点。随着手艺的前进，这些弱点有望获得战胜，玻璃基板有望成为未来芯片封装的主要手艺之一。

三、玻璃基板芯片封装洗濯：

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物，究竟哪些才是最备受关注的呢

？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
