1、 2.5D/3D封装：多层芯片堆叠，AI驱动下HBM需求大增，CoWoS产能成为算力要害卡口

2.5D封装和3D封装的区别在于是否有硅中阶级（Si Interposer）。在2.5D封装中，所有芯片和被动元器件均在基板平面上方，至少有部分芯片和被动元器件装置在中介层上，中介层通常作为一个载体，承载着种种电路组件和接口。而3D封装舍弃中介层，直接在芯片上打孔和布线，电气毗连上下层芯片。所有芯片和被动元器件器件均位于基板平面上方，芯片堆叠在一起，在基板平面的上方有穿过芯片的硅通孔（TSV），在基板平面的下方有基板的布线和过孔。

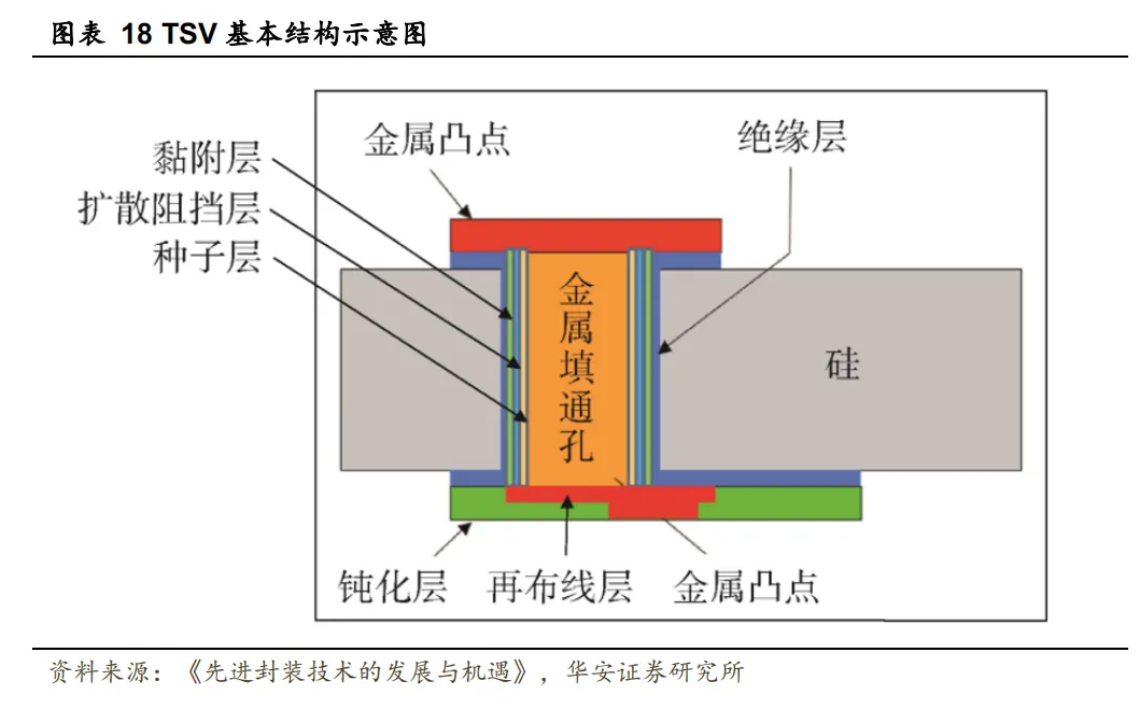

2.5D/3D封装的要害工艺是硅通孔手艺（through silicon via, TSV）。TSV是一种笔直互连手艺，其看法由威廉·肖克利于1958年首次提出，是指毗连硅晶圆两面并与硅衬底以及其他通孔绝缘的电互连结构。TSV的尺寸通常在10μm×100μm和30μm×200μm之间，启齿率介于0.1%~1%。与古板平面互连相比，TSV能够缩短互连长度、减小信号延迟、降低寄生电容和电感，实现芯片间低功耗和高速通讯，同时增添宽带并实现封装的小型化。TSV现在主要应用于芯片三维堆叠、硅转接板等领域。硅转接板是芯片和有机基板的中心层，分为无源和有源两类，其中无源转接板仅包括金属互连层，而有源转接板则可集成供电、片内网络通讯等功效。

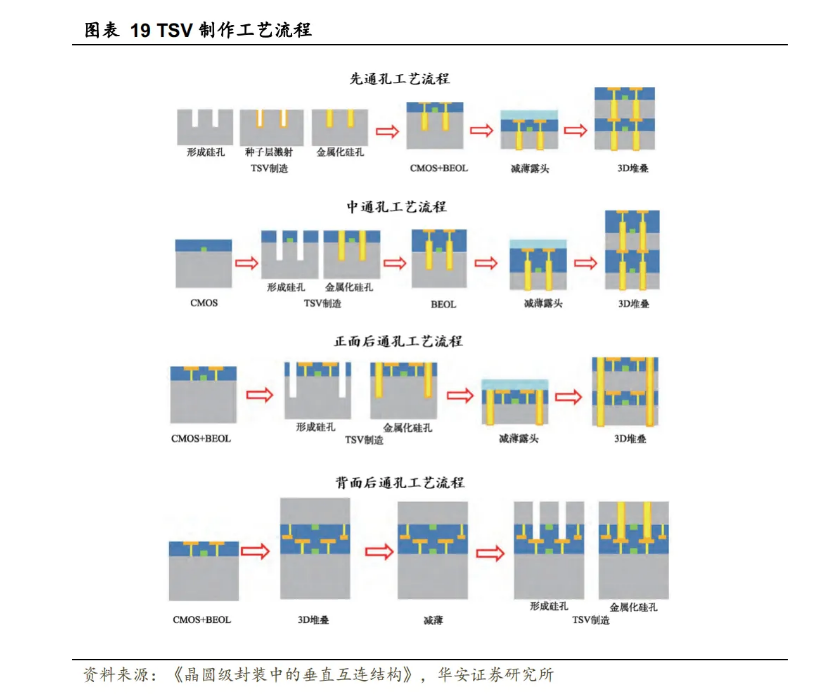

凭证TSV被制作的时间顺序，有3种类型的TSV工艺。分为先通孔工艺（Via First）、中通孔工艺（Via Middle）和后通孔工艺（Via Last），划分指TSV制作在晶圆制作工艺中的前、中或后段。

Via First是指在器件（如MOSFET器件）结构制造之前，先举行TSV结构的通孔刻蚀，孔内沉积高温电介质（热氧沉积或化学气相沉积），然后填充掺杂的多晶硅。多余的多晶硅通过CMP去除。

Via Middle经常指在形成器件之后但在制造叠层之前制造的通孔工艺。在有源器件制程之后形成TSV结构，然后内部沉积电介质。淀积阻挡层钛金属和铜种子层，然后电镀铜填充通孔，或通过化学气相沉积钨金属填充通孔。

Via Last包括两种工艺。正面后通孔工艺是在Back End of Line（BEOL）工艺处置惩罚竣事后，从晶圆正面形成通孔的一种制造工艺。从看法上讲，在晶圆上制造的后通孔工艺与中通孔工艺相似，可是对工艺温度有进一步的限制（必需小于400℃）。背面后通孔工艺是在BEOL工艺处置惩罚竣事后，从晶圆背面举行通孔结构的一种制造工艺。首先使用粘合剂将两个器件晶圆以面扑面方法粘合，接下来，将顶部晶圆减薄，将TSV结构刻蚀至顶部晶圆和底部晶圆上的焊盘，孔内沉积电介质，最后，将金属沉积到TSV结构中并举行外貌金属层再布线。

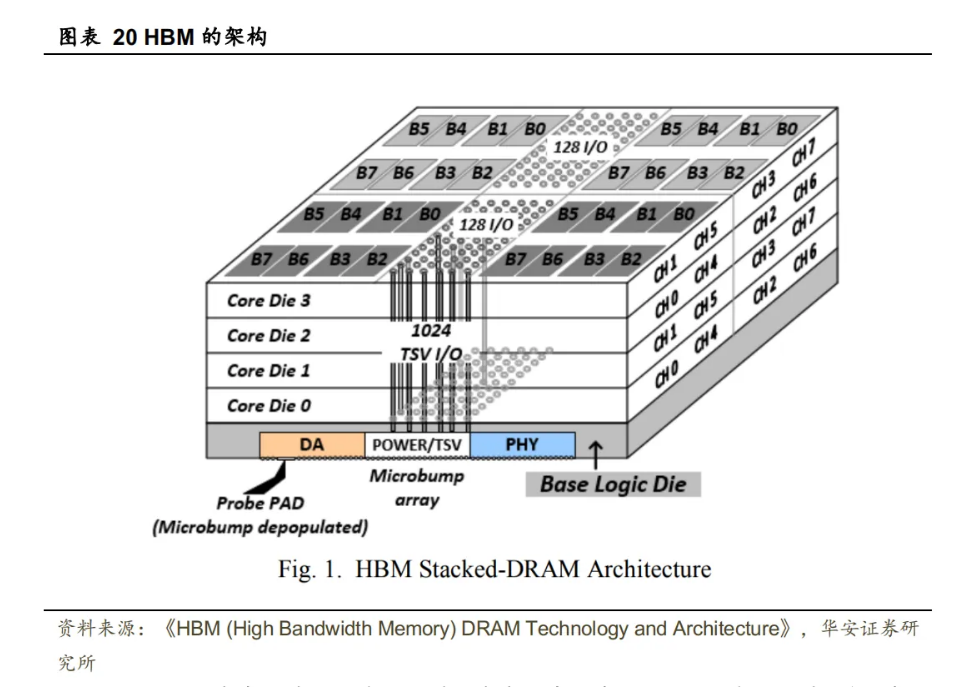

HBM使用2.5D/3D封装手艺突破“内存墙”制约，成为AI及高性能盘算需求下的主流计划。高带宽内存(High Bandwidth Memory, HBM)通过逻辑芯片和多层的DRAM堆叠来实现高速数据传输，突破了带宽瓶颈，成为AI训练芯片的首选。第一代HBM的架构如下图所示，由4层DRAM和逻辑芯片堆叠在一起，每层之间通过TSV和微凸点毗连。每个HBM有8个通道，每个通道有128个I/O，因此每个HBM有1024个I/O，即合计1024个TSV位于HBM的中心区域。存储器和处置惩罚器通过无源转接板上的再布线层（RDL）将HBM逻辑芯片的端口物理层（Port Physical Layer, PHY）与处置惩罚器的PHY相连。HBM的性能较古板GDDR5更具优势，GDDR5的带宽最高可达32 GB/s，而HBM1、HBM2和HBM2的带宽划分抵达了128 GB/s、307 GB/s和819 GB/s。其中，HBM内部的DRAM堆叠属于3D封装，而HBM与芯片其他部分合封于硅中介层上属于2.5D封装。

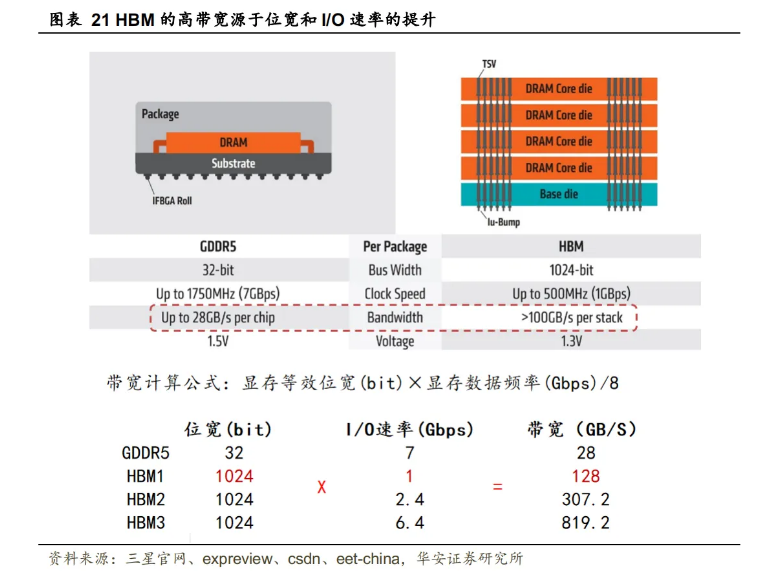

HBM的带宽提升源于客栈式封装带来的高位宽以及I/O速率的提升。1）位宽：HBM的位宽是GDDR5的32倍。显存带宽是指显示芯片与显存之间的数据传输速率，带宽的盘算公式为：显存带宽(GB/s) = 显存现实频率(MHz) × 显存数据倍率 × 显存等效位宽(bit) / 8。GDDR5的频率可达1750 MHz，接纳4倍速率机制，其等效频率为7000 MHz，但GDDR5内部I/O位宽仅32 bit
；相比之下，HBM的频率为500 MHz，接纳2倍速率机制，等效频率为1000 MHz，但HBM内部I/O位宽高达1024 bit，将带宽提升至128 GB/s。HBM之以是能实现32倍于GDDR5的I/O位宽，是由于它接纳了客栈式设计，通过TSV客栈方法将DRAM裸片笔直堆叠安排，从而实现在相同底面积上安排了数倍的DRAM颗粒，以抵达更高的I/O数目。2）I/O速率：在数值上，显存速率和显存频率是相等的，使带宽盘算公式简化为：显存带宽(GB/s) = 显存数据速率(Gbps) × 显存等效位宽(bit) / 8。这是由于显存速率体现每秒传输的数据位数，单位为bps (bits per second)。显存频率以MHz为单位，频率单位赫兹的实质就是，形貌了单位时间内完成周期性转变的次数。因此，在数值上，显存速率和显存频率是相等的。凭证JEDEC固态手艺协会宣布的HBM3标准，HBM3界说高达6.4 Gb/s的数据速率，客栈中的DRAM芯片数目（四到十六个）及其详细容量（每客栈4 GB到64 GB）不等，盘算获得初始HBM3客栈可提供每客栈819GB/s的传输带宽。

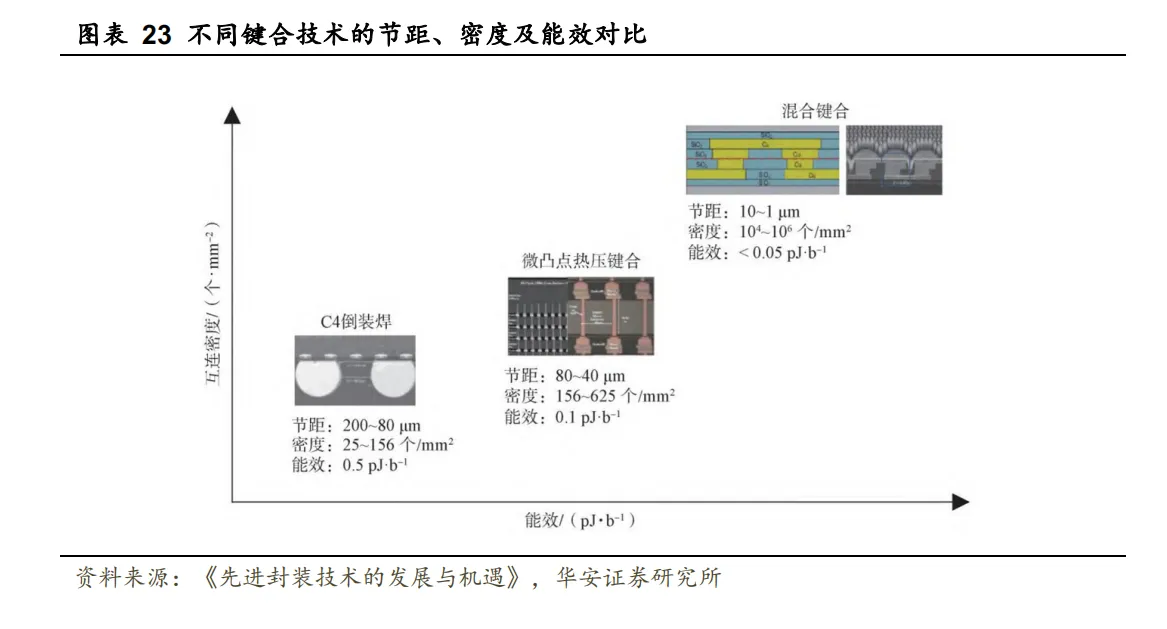

HBM客栈层数增添对芯片间键合手艺提出更高的要求，要害刷新是使用混淆键合替换原来的微凸点键合

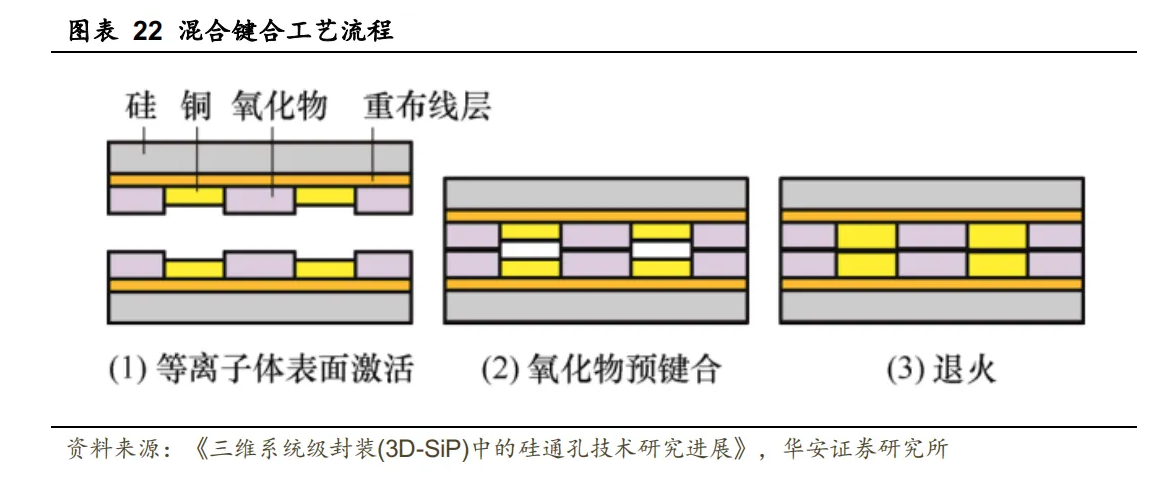

；煜鲜且恢质迪纸橹什阌虢橹什恪⒔鹗粲虢鹗艚缑嫖尬蟛罴系氖忠，芯片键合界面由介质层（通常为SiO2）和金属（通常为Cu）组成。SiO2介质层为集成单位提供机械支持与电气隔离，Cu-Cu键合提供芯片间的笔直电气互连。关于Cu和SiO2混淆键合结构，首先要对键合外貌举行等离子或快速原子束外貌激活处置惩罚，之后举行直接键合，最后举行退火处置惩罚。退火在增强SiO2-SiO2键合强度的同时，也增进了Cu晶粒的生长和扩散以实现Cu-Cu键合。海力士妄想将混淆键合手艺应用于下一代HBM4产品，混淆键合手艺可以大幅缩小电极尺寸，从而实现更高的I/O密度，同时可以显著缩小芯片之间的间隙，镌汰产品厚度。

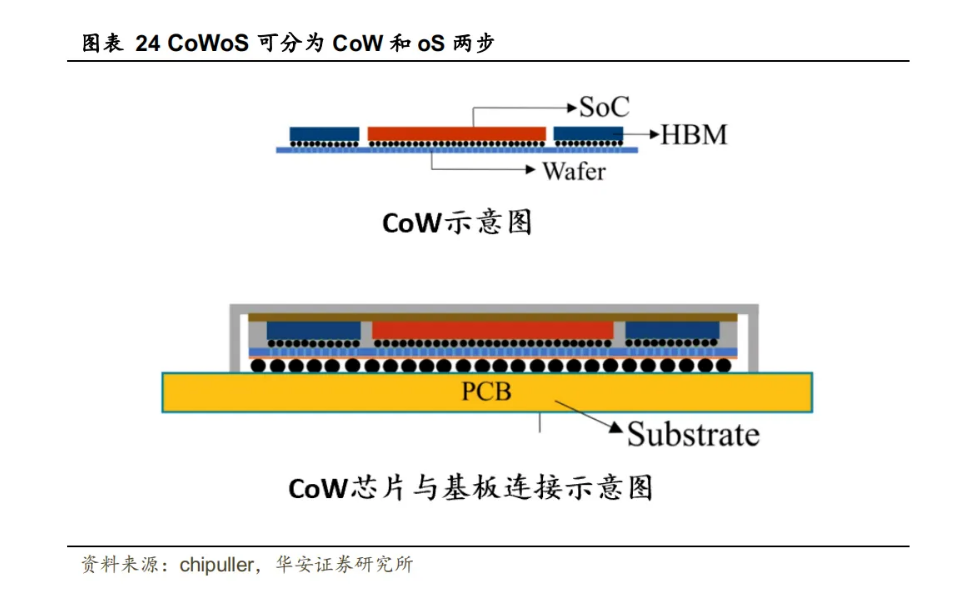

HBM的高密度毗连和短互联间距，要求台积电的CoWoS封装手艺。CoWoS是台积电于2012年研发的一种2.5D集成封装手艺，可分为CoW和oS两步，CoW（chip on wafer）是将盘算焦点、I/O die、HBM等芯片封装在硅中介层上
；然后再把CoW芯片整体封装在基板（Substrate）上，即oS（on substrate）环节。CoWoS可以节约空间，实现HBM所需的高互联密度和短距离毗连
；还能将差别制程的芯片封装在一起，在知足AI、GPU等加速运算的需求的同时控制本钱。现在所有先进的AI盘算芯片都使用HBM，而险些所有HBM都封装在CoWoS上。

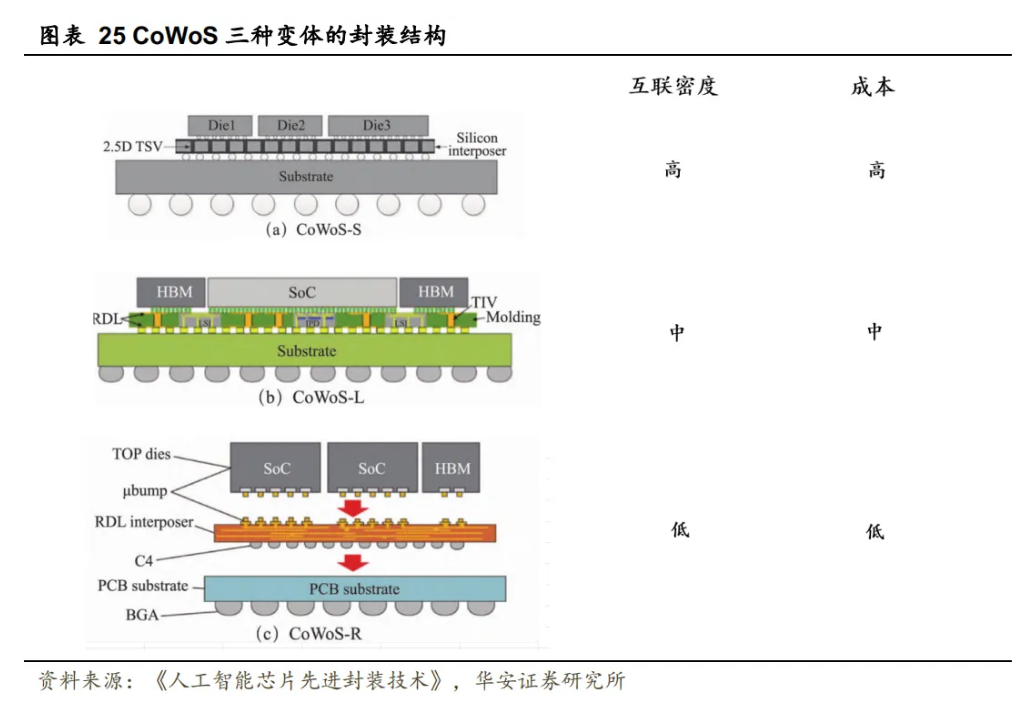

凭证中介层质料的差别，CoWoS有三种变体：CoWoS-S（中介层是Si衬底）、CoWoS-R（中介层由RDL组成）和CoWoS-L（中介层由Chiplet和RDL组成），其中CoWoS-S为量产主要设置。CoWoS-S使用硅片作为桥梁，芯片互联密度最高
；出于本钱的思量，CoWoS-R接纳有机转接板，但也导致芯片互联密度较低
；CoWoS-L将小硅桥装置在有机转接板中，仅在芯片链接部分使用硅片，实现相近芯片边沿的高密度毗连，生产本钱和性能介于CoWoS-R和CoWoS-S之间。

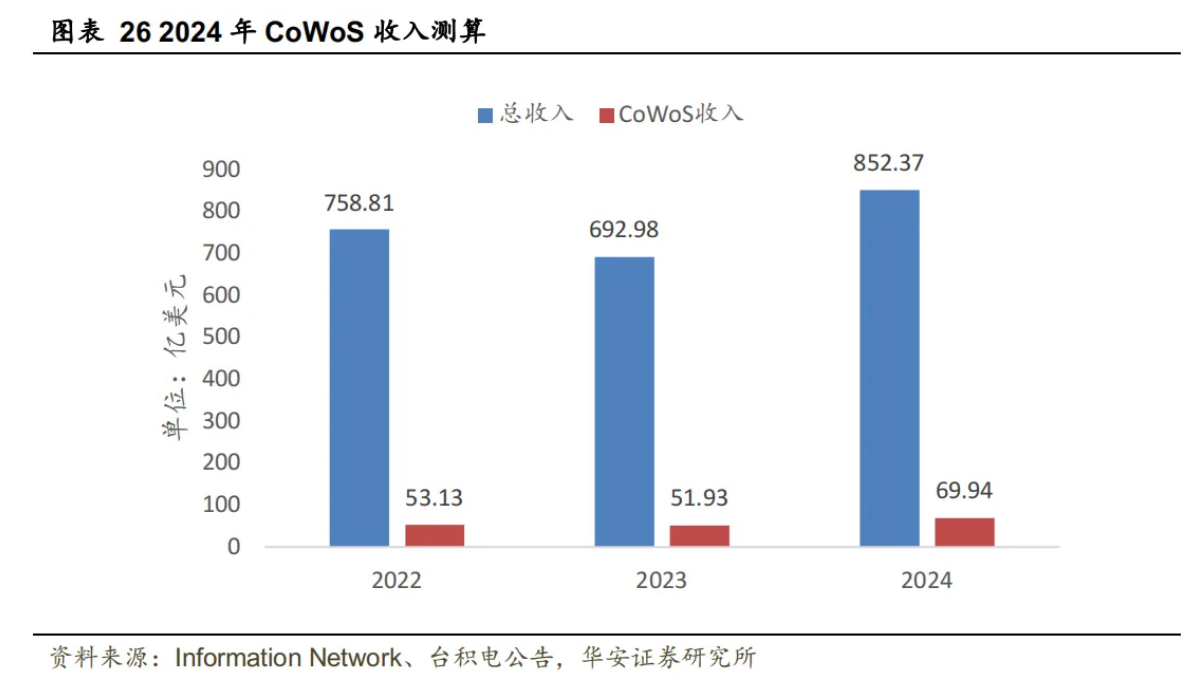

2024年，CoWoS预计为台积电带来70亿美元营收。AI需求驱动下，CoWoS在台积电营收的比重逐渐上升。凭证Information Network预计，2022/2023/2024年CoWoS收入占台积电营收的比例将划分抵达7.00%/7.49%/8.21%。以台积电2024年整年营收指引852.37亿美元估算，AI将带来约69.94亿美元的CoWoS营收，较2023年同比增添34.69%。

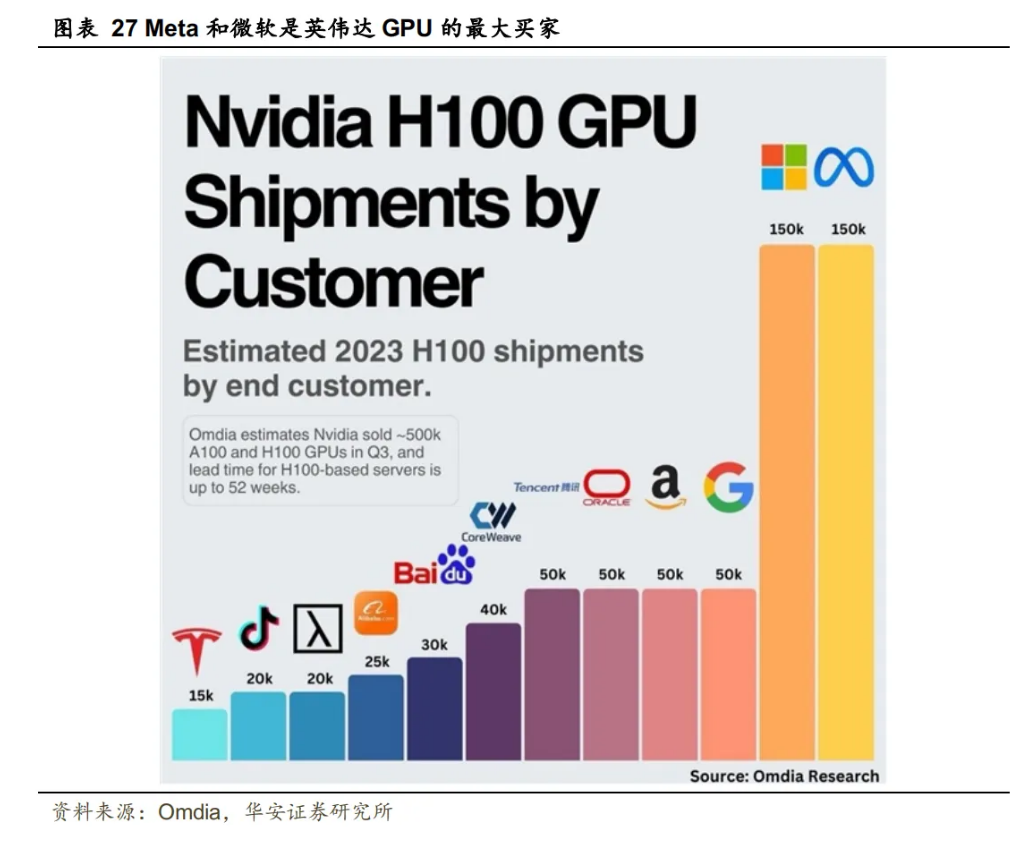

CoWoS的绝大大都需求来自AI。英伟达的H100、A100均由台积电代工，并使用CoWoS先进封装。凭证Omdia，2023Q3英伟达售出近50万个A100和H100 GPU，Meta和微软是最大买家，其次是谷歌、亚马逊、甲骨文和腾讯。得益于人工智能和高性能盘算的需求，本财年第三季度，Nvidia在数据中心硬件上获得了145亿美元的收入。重大的需求量导致CoWoS产能求过于供。除了英伟达外，AMD的最新AI GPU产品MI300也导入台积电的CoWoS（2.5D）和SoIC（3D）的手艺。别的，尚有一系列ASIC芯片，如英特尔的Habana Gaudi、谷歌的TPU v5e、亚马逊的Inferentia和Trainium芯片等。

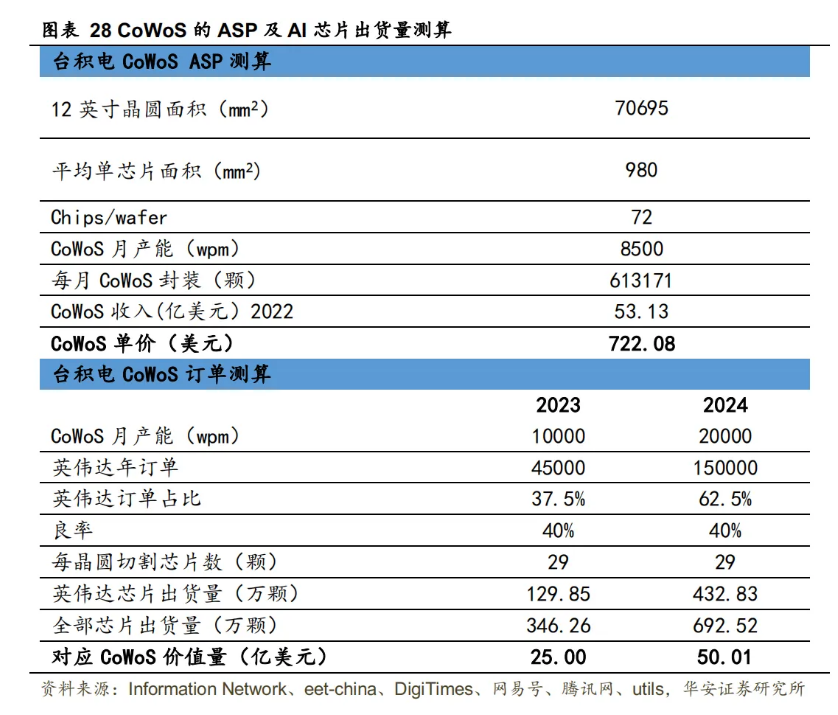

凭证我们的测算，CoWoS封装的单价为722.08美元/颗，2023年/2024年基于CoWoS的芯片出货量将抵达346万颗/693万颗，其中供应英伟达的芯片划分为130万颗/433万颗。凭证12英寸晶圆面积70695 mm?和H100、A100、Epic Genoa、MI300四种AI芯片平均面积980mm?，测算获得每张晶圆上芯片数约72颗。凭证Information Network给出的2022年CoWoS月产能为8500片以及前文测算的2022年台积电CoWoS收入，获得单颗芯片CoWoS封装价钱约为722.08美元。而凭证DigiTimes的报道，2023年CoWoS年产能约12万片，2024年将冲上24万片，其中英伟达将取得14.4-15万片。由于这些芯片多在7nm和5nm节点生产，守旧假设良率为40%。我们以英伟达2023年和2024年划分取得4.5万片和15万片的产能来算，预计英伟达出货量约130万颗和433万颗。全体AI芯片出货量约346万颗和693万颗，对应2023年/2024年CoWoS将爆发25亿美元/50亿美元收入。

供需欠缺情形将在13个月内获得缓解，非台积供应链（non TSMC）有时机受益。台积电已于2023年第二季度最先接纳行动扩产，包括将部分InFO产能从龙潭转移至南科，以便在龙潭转扩CoWoS产能。2023年7月25日，台积电宣布拟投资900亿新台币（约206亿元人民币）于竹科辖下铜锣科学园区新建先进封装厂，以加速扩产CoWoS产能，预计2026年底建厂完成，2027年最先量产。别的，台积电同时也将部分委外至其他封测厂，联电、安靠、矽品等均提供产能支持。影响CoWoS扩产的要害是装备交货时间较长。台积电董事长刘德音在2023年9月6日出席巨匠论坛专题演讲会时称，CoWoS预期1年半后可100%知足客户需求。因此对非台积供应链来说，在CoW端接单的窗口期已缺乏13个月，加之扩产时间思量，各封测厂商关于扩产态度与规模较为守旧。
