一、TSV硅通孔手艺概述

TSV（Through Silicon Via）硅通孔手艺是一种先进的封装手艺，它通过在芯片和芯片之间、晶圆和晶圆之间制作笔直通孔，再通过铜、钨等导电物质填充，实现通孔的笔直电气毗连。这项手艺是实现三维立体堆叠和系统集成的基础，关于提高电子元器件的集成度、电性能以及多功效集成等方面都有主要意义1。

1.TSV硅通孔手艺的主要优势

1. 高密度集成：TSV手艺能够减小封装的几何尺寸和重量，知足多功效和小型化的需求1。

2. 提高电性能：通过笔直互连减小互连长度，减小信号延迟，降低电容和电感，实现芯片间的低功耗、高速通讯2。

3. 多种功效集成：TSV互连的方法可以使差别的功效芯片（如射频、内存、逻辑、数字和MEMS等）集成在一起，实现电子元器件的多功效3。

4. 降低制造本钱：虽然TSV三维集成手艺现在在工艺上的本钱较高，但可以在元器件总体水平上降低制造本钱3。

2.TSV硅通孔手艺的事情原理

TSV手艺的事情原理主要包括以下几个办法2：

1. 孔成型：孔成型的方法有激光打孔、干法刻蚀、湿法刻蚀等；谏罟杩淌(Bosch工艺)是现在应用最普遍工艺。

2. 沉积绝缘层：TSV孔内绝缘层用于实现硅村底与孔内传输通道的绝缘，避免TSV通孔之间泄电和串扰。

3. 沉积阻挡层/种子层：在2.5D TSV中介层工艺中，一样平常使用铜作为TSV通孔内部金属互联质料。

4. 电镀填充工艺：TSV深孔的填充手艺是3D集成的要害手艺，直接关系到后续器件的电学性能和可靠性。

5. CMP(化学机械抛光)工艺和背面露头工艺：CMP手艺用于去除硅外貌的二氧化硅介质层、阻挡层和种子层。TSV背面露头手艺也是2.5D TSV转接基板的要害工艺。

6. 晶圆减。壕г餐饷财秸够，还需要举行晶圆背面的减薄使TSV露出。

3.TSV硅通孔手艺的应用领域

TSV手艺主要应用于种种先进的封装形式，如FC、FIWLP、FOWLP、TSV、SIP等。它被以为是第四代封装手艺，并且在提高电气互连性能、增添带宽、实现更高互连密度以及降低功耗等方面都有显著优势3。

4.TSV硅通孔手艺的生长趋势

随着半导体手艺的一直前进，TSV手艺也在一直生长。未来的TSV手艺可能碰面临更小的尺寸挑战，这将需要更先进的加工装备和手艺。别的，随着芯片厚度的减薄，TSV键合手艺也需要进一步刷新，以包管优异的机械和电学接触界面

二、TSV硅通孔手艺的主要应用偏向

硅通孔（TSV）手艺是一种先进的集成电路封装手艺，它通过在芯片与芯片之间、晶圆和晶圆之间制作笔直导通，实现硅通孔的笔直电气互联。这项手艺由于其高密度集成、提高电性能、多功效集成以及降低制造本钱等优势，在多个领域有着普遍的应用潜力。以下是TSV硅通孔手艺的一些主要应用偏向：

1. 高性能盘算和通讯装备

TSV手艺能够大幅度缩短电互连的长度，从而很好地解决泛起在SOC手艺中的信号延迟等问题，提高电性能。这一特点使得TSV手艺在高性能盘算和通讯装备，如效劳器、数据中心处置惩罚器、高速网络装备等领域的应用变得可能24。

2. 消耗电子产品

消耗电子产品，如智能手机、平板电脑、条记本电脑等，通常需要小巧轻盈的设计，同时又要坚持高性能。TSV手艺的小型化和高密度集成特征使其成为消耗电子产品理想的封装解决计划12。

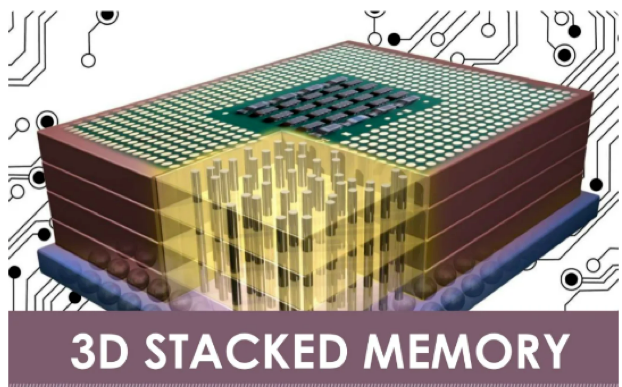

3. 图像传感器和3D存储器

华林科纳对包括背照式图像传感器、中介层和3D存储器在内的消耗产品相关装备的需求正在推动使用硅通孔（TSV）的先进封装。这些装备通常需要高精度的图像捕获能力和大容量的数据存储能力，而TSV手艺可以资助实现这些功效1。

4. 微机电系统（MEMS）

TSV手艺也被普遍应用于微机电系统（MEMS）领域。MEMS手艺连系了微电子和机械工程，用于建设微型和多功效装备。TSV手艺在MEMS领域的应用包括晶圆级芯片互连、CMOS-MEMS集成等6。

5. 存储器集成

3D封装手艺是直接实现硅片或者芯片之间的多层堆叠。这种手艺特殊适用于存储器集成，如DRAMStack和FLASHStack。通过这种方法，可以在有限的空间内实现更高的存储容量和性能2。

6. 新能源汽车和物联网装备

新能源汽车和物联网装备需要大宗的数据处置惩罚能力和高效的能源治理。TSV手艺可以通过其高密度集成和低功耗特征，资助实现这些装备的高性能和高效能

三、TSV硅通孔芯片封装洗濯剂选择：

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
