IGBT生产流程及工艺

概述

IGBT生产流程

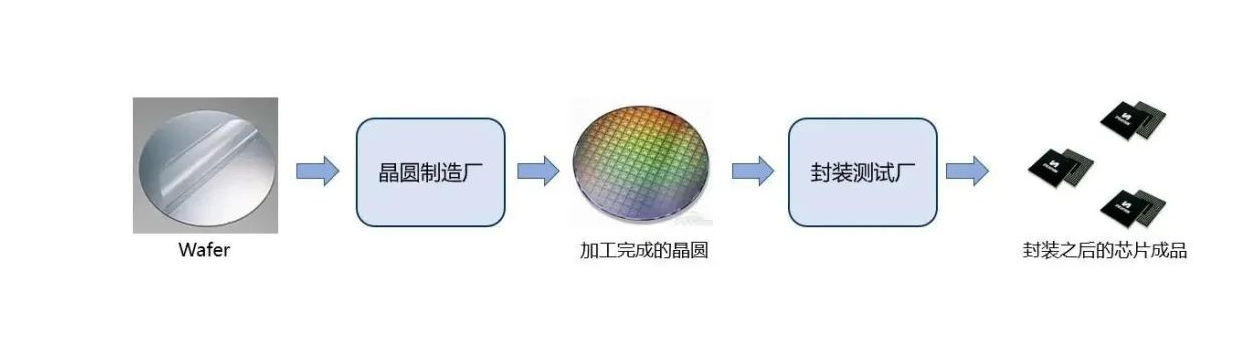

晶圆生产

IGBT芯片的生产首先需要举行晶圆生产，这一办法包括硅提炼及提纯、单晶硅生长、晶圆成型三个办法
。现在国际主流是8英寸晶圆，部分晶圆厂12英寸产线逐步投产
。晶圆尺寸越大，良品率越高，最终生产的单个器件本钱越低，市场竞争力越大
。

芯片设计

芯片设计是IGBT制造的前期要害流程，主流的商业化产品基于Trench-FS设计，差别厂家设计的IGBT芯片特点差别，体现在性能上有一定差别
。

芯片制造

芯片制造是IGBT生产的主要环节，它高度依赖于产线装备和工艺
。全球能制造出顶尖光刻机的厂商缺乏五家
。要把先进的芯片设计在工艺上实现有很是大的难度，尤其是薄片工艺和背面工艺，现在这方面海内尚有一些差别
。

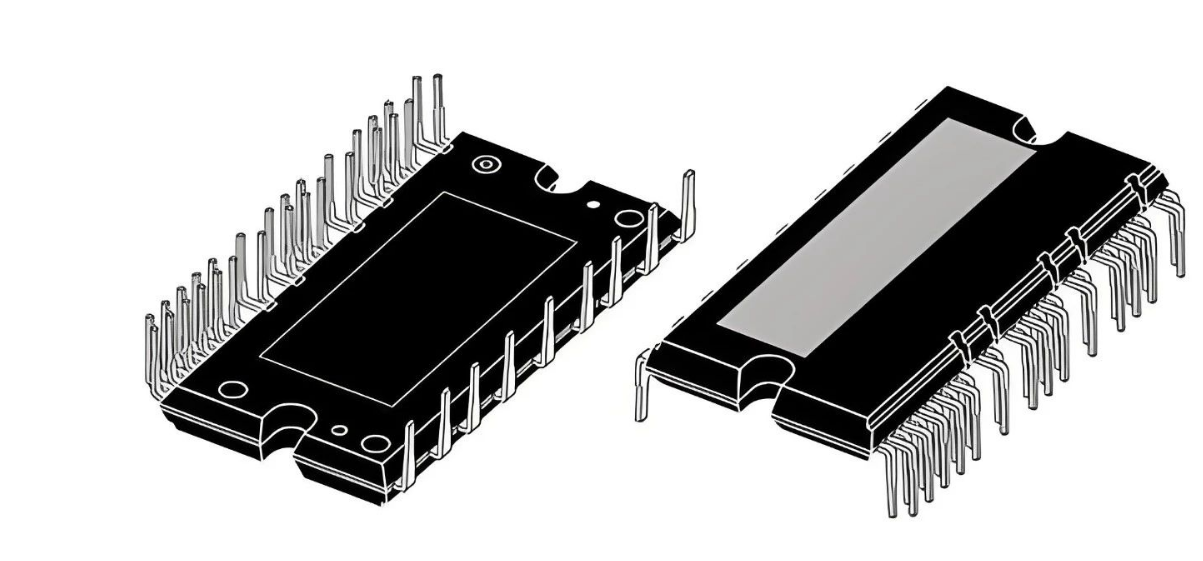

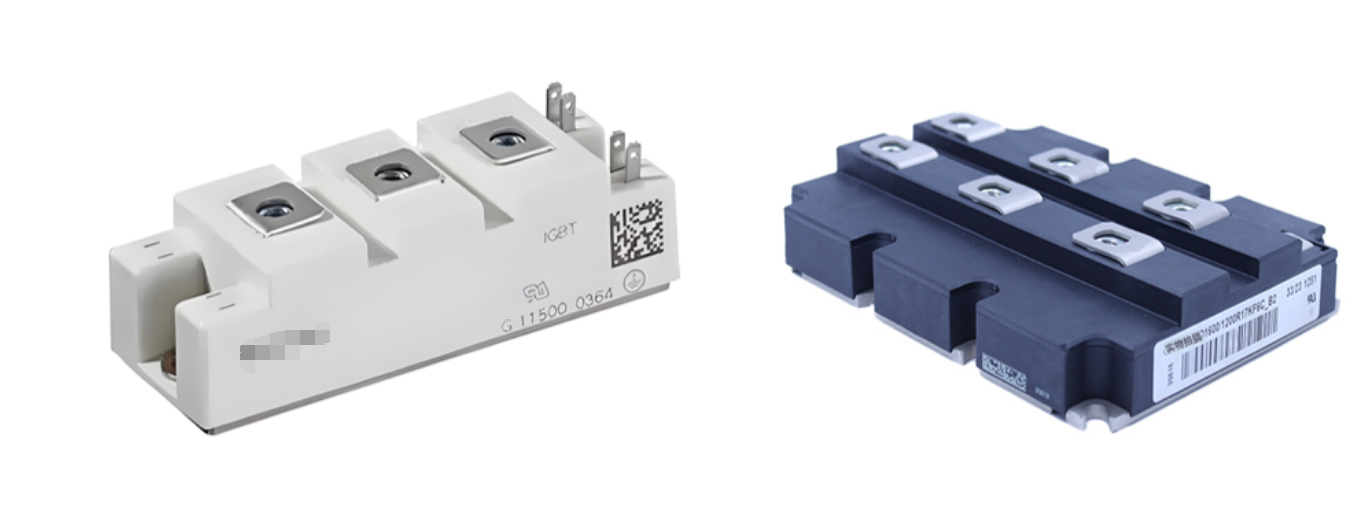

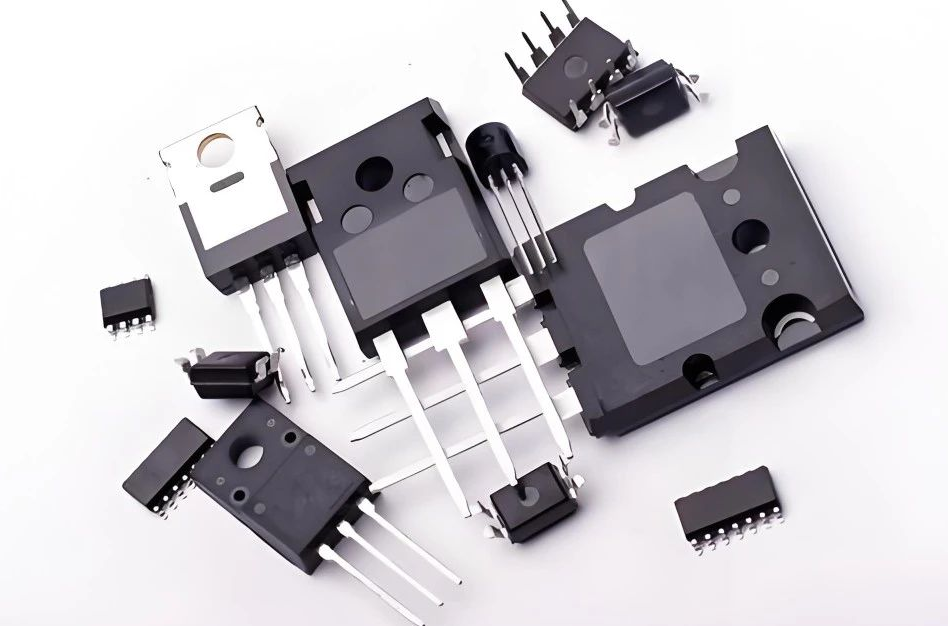

器件封装

器件封装是生产的后道工序，需要完整的封装产线

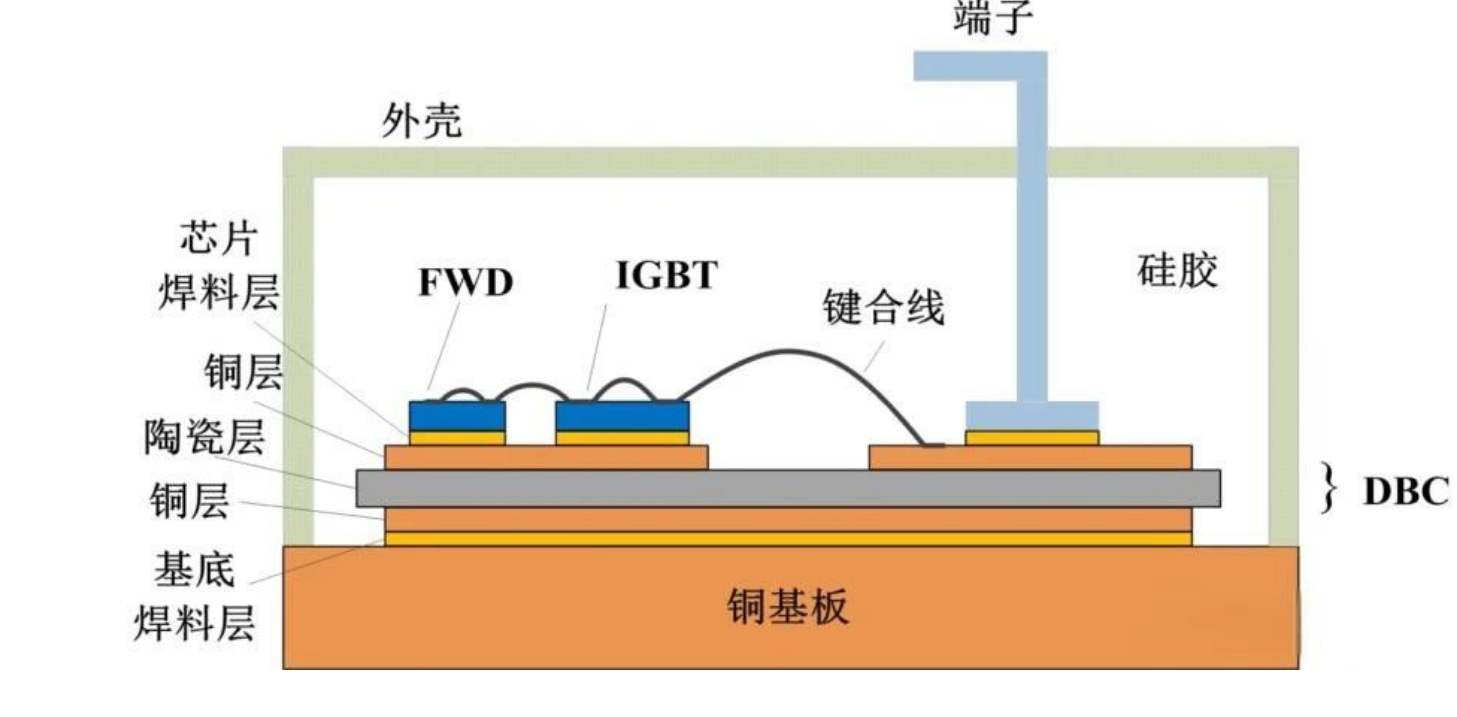

。IGBT？榈姆庾傲鞒桃谎匠Ｊ牵盒酒虳BC焊接绑线→DBC和铜底板焊接→装置外壳→灌注硅胶→密封→终测
。

IGBT生产工艺

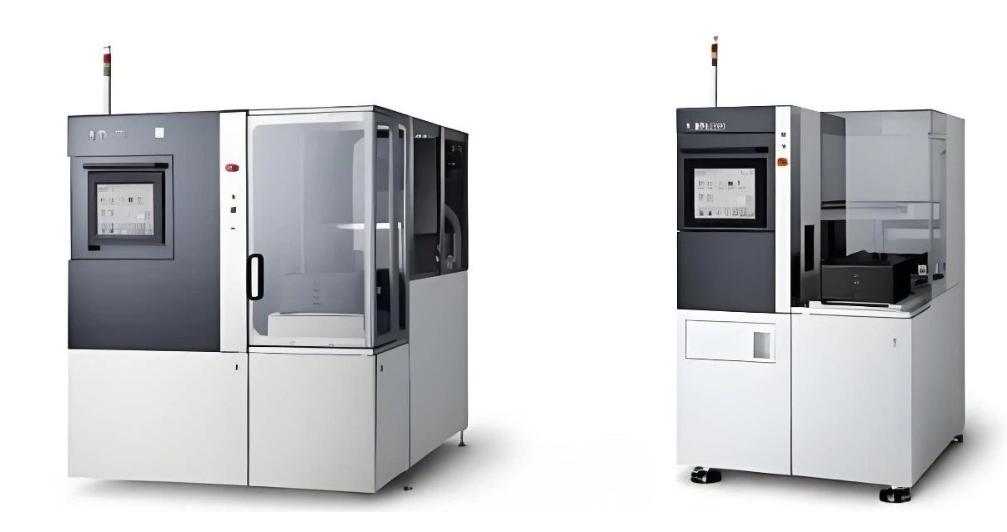

真空焊接炉

生产IGBT需要用到的装备有许多，主要有真空焊接炉、一次邦线机、二次邦线机、推拉力测试机、制品动态测试机、高温烘箱、氮气烘箱、洗濯台、DBC静态测试机等
。

X-Ray检测

在IGBT？榉庾袄讨，会使用X光举行缺陷检测
。

贴晶圆

使用晶圆贴片机将切合的IGBT晶圆和锡片贴装到DBC基板上；贴片装备会将晶圆上的IGBT芯片自动取下来，安排到牢靠的衬板上，形成IGBT？榈牡缏
。

真空回流焊

凭证客户需求，将贴好晶圆的DBC基板送入回流炉中，在炉内举行加热熔化（一次回流炉使用电加热，事情温度245℃，一连事情7分钟左右），以气态的甲酸与锡片金属外貌的氧化物天生甲酸金属盐，并在高温下裂解还原金属，以此抵达焊接目的，需向炉内注入氮气作为；て园芎附又柿
。

检测

使用检测装备对焊接口举行平面和立体成像检测，缺乏格的产品经人工维修及格后进入下一工序
。

超声波洗濯

将焊接完成后的半制品置于插针机中，对？樯系恼虢啪傩屑痈浅ㄏ村，主要洗濯焊接后针脚上残留的松香
。

真空回流焊（二次）

凭证客户需求，将键合完的DBC基板送入回流炉中，在炉内举行加热熔化（二次回流炉使用电加热，事情温度245℃，一连事情8分钟左右），以气态的甲酸与锡片金属外貌的氧化物天生甲酸金属盐，并在高温下裂解还原金属，以此将DBC基板焊接到铜基板上，需向炉内注入氮气作为；て园芎附又柿
。

密封

将半制品与外壳使用点胶及外框组装机举行组装，在外壳点胶（废气爆发量较少，可忽略不计），并通过螺钉将外壳装置到铜底板上
。

超声波焊接

使用超声波焊接装备将端子与半制品焊接，不使用助焊剂及焊材，属于摩擦焊接
。

灌封、固化

常温下，使用灌胶机将有机硅凝胶灌注到外壳内（废气爆发量较少，可忽略不计），然后使用固化机举行固化
。固化历程，在高温下有机硅凝胶固化后形成柔软透明或半透明的弹性体，固化历程爆发G5固化废气
。

装盖板

装置盖板
。

测试

使用测试仪器举行测试
。

包装入库

及格制品包装入库

 IGBT ？芯片封装洗濯剂选择：

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法
。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程
。

污染物有多种，可归纳为离子型和非离子型两大类
。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效
。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶
。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象
。

这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量
。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件
。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持
。

推荐使用尊龙凯时科技水基洗濯剂产品
。
