2.5D封装界说与特点

2.5D封装手艺作为一种先进的封装手艺，它的界说和特点关于明确其在电子系统中的应用和优势至关主要。

界说

2.5D封装手艺的界说可以从几个差别的角度来诠释。首先，它是一种介于古板2D封装和3D封装之间的过渡手艺。这种手艺通过使用硅中介层（Silicon Interposer）和硅通孔（Through-Silicon Via, TSV）实现芯片之间的笔直电气毗连，从而提高系统的整体性能。2.5D封装还可以被视为一种异构芯片封装，能够实现多个芯片的高密度线路毗连，集成为一个封装。

特点

2.5D封装手艺的主要特点包括：

高性能

硅中介层提供了高密度的互连，使得芯片之间的数据传输速率大大提高。这一点在搜索效果中获得了明确的叙述，指出2.5D封装手艺的要害在于硅中介层的设计和制造，以及硅通孔（TSV）手艺实现的笔直互连。

无邪性

2.5D封装可以集成差别工艺、差别功效的芯片，实现了异构集成。这种无邪性使得2.5D封装在现实应用中具有更大的顺应性和可能性。

可扩展性

通过增添硅中介层的面积和TSV的数目，可以利便地扩展系统的功效和性能。这意味着2.5D封装手艺能够顺应未来手艺生长的需求，容易举行升级和扩展。

制造成内情对较低

只管2.5D封装手艺保存一些挑战，如制造本钱高，但相比于3D封装手艺，2.5D封装的制造工艺相对较为成熟，成内情对较低。这使得2.5D封装成为了许多电子系统制造商的首选封装手艺。

热治理问题

由于多个芯片细麋集成，热密度较高，需要有用的热治理计划。这是2.5D封装手艺面临的一个主要挑战，需要在设计和制造历程中思量到热治理和散热问题

3D封装界说与特点

3D封装手艺是一种先进的集成电路封装手艺，它通过在笔直偏向上堆叠多个芯片，实现了更高的封装密度和性能。以下是凭证搜索效果整理的3D封装的界说和主要特点：

界说

3D封装，又称为3D晶圆级封装（WLP），是一种封装手艺，它允许在不改变封装体尺寸的条件下，在统一个封装体内于笔直偏向叠放两个以上芯片。这种手艺起源于快闪存储器（NOR/NAND）及SDRAM的叠层封装。

主要特点

多功效性与高效能

3D封装的主要特点是多功效、高效能。它可以使得单位体积上的功效及应用成倍提升。

大容量高密度

3D封装能够实现大容量高密度，这是由于在笔直偏向上增添了芯片的堆叠，从而显著提高了封装密度。

低本钱

除了提供高性能之外，3D封装还具有较低的本钱，这使得它在商业上更具吸引力。

封装趋势与分类

封装趋势是叠层封（PoP），低产率芯片似乎倾向于PoP。另一方面，多芯片封装（MCP）要领被用于高密度和高性能的芯片。别的，系统级封装（SiP）手艺也是主要趋势之一，其中逻辑器件和存储器件都在各自的工艺下制造，然后在一个SiP封装内连系在一起。

高速率、高性能、高可靠性

多芯封装（MCP）手艺追求高速率、高性能、高可靠性和多功效，而不但是像一样平常混淆IC手艺那样以缩小体积重量为主。

散热问题与可靠性限制

虽然3D封装带来了许多优势，但它也带来了散热问题，并且在恒久可靠性方面有所限制。这是由于高效能运算、人工智能等应用兴起以及TSV手艺的逐渐成熟,越来越多的CPU、GPU和影象体最先接纳3D封装。3D领域主要有台积电的SoIC、英特尔的Foveros、三星的X-Cube。

结构重大性与散热设计挑战

3D封装结构较为重大，散热设计及可靠性控制都比2D芯片封装更具挑战性。研究3D封装结构设计与散热设计具有很是迫切的理论意义和现实应用价值。

高度集成与信号传输速率提升

3D封装体内部单位面积互连点数大大增添，集成度更高，外部毗连点数也更少，从而提升了IC芯片事情稳固性。别的，3D封装能够显著缩短芯片间导线长度，从而提升信号传输速率，降低了信号时延与线路滋扰，深入提升了电气性能.

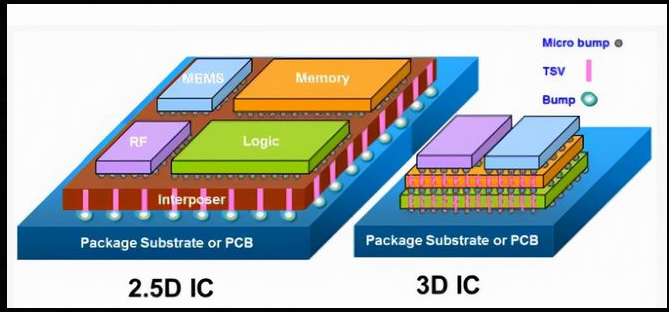

2.5D封装与3D封装的异同

2.5D封装通常被视为是连系了2D和3D特点的中心手艺，由于它使用了中介层和一些3D封装的特征，但它阻止了3D封装中直接在芯片上制作TSV的重大性和本钱。

2.5D封装与3D封装的异同

2.5D封装和3D封装都是新兴的半导体封装手艺，它们都可以实现芯片间的高速、高密度互连，从而提高系统的性能和集成度。以下是它们的一些主要异同点：

1. 互连方法的差别

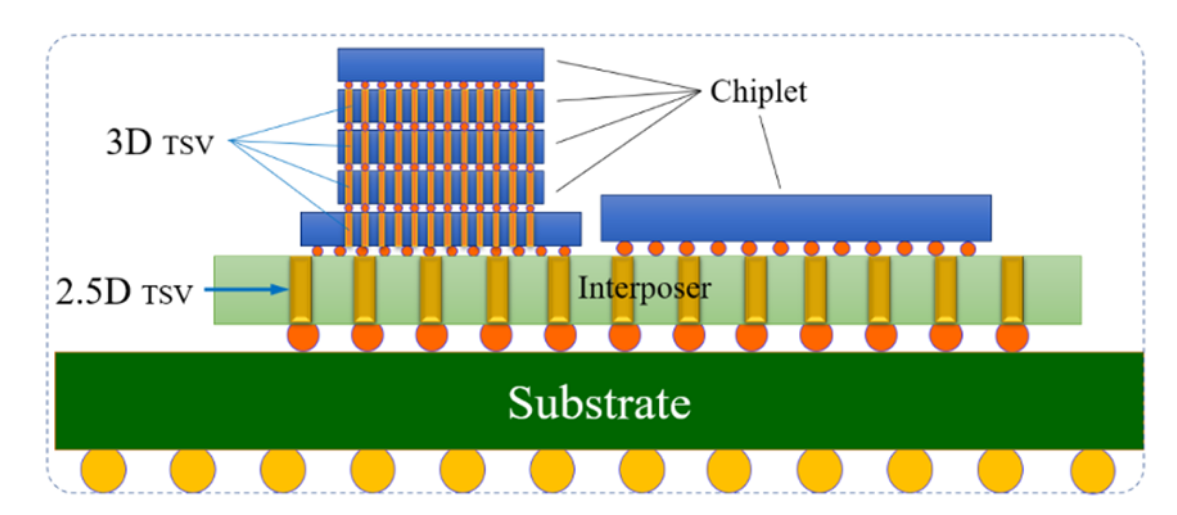

2.5D封装是通过TSV（Through Silicon Vias）转换板毗连芯片，而3D封装则是将多个芯片笔直堆叠在一起，并通过直接键合手艺实现芯片间的互连。在2.5D结构中，两个或多个有源半导体芯片并排安排在硅中介层上，以实现极高的芯片到芯片互连密度。而在3D结构中，有源芯片通过芯片堆叠集成，以实现最短的互连和最小的封装尺寸。

2. 制造工艺的差别

2.5D封装需要制造硅基中介层，并且需要举行微影手艺等重大的工艺办法；而3DIC封装则需要举行直接键合手艺等高难度的制造工艺办法。

3. 应用场景的差别

2.5D封装通常应用于高性能盘算、网络通讯、人工智能、移动装备等领域，具有较高的性能和无邪的设计；而3DIC封装通常应用于存储器、传感器、医疗器械等领域，具有较高的集成度和较小的封装体积。

4. 手艺特点和优势

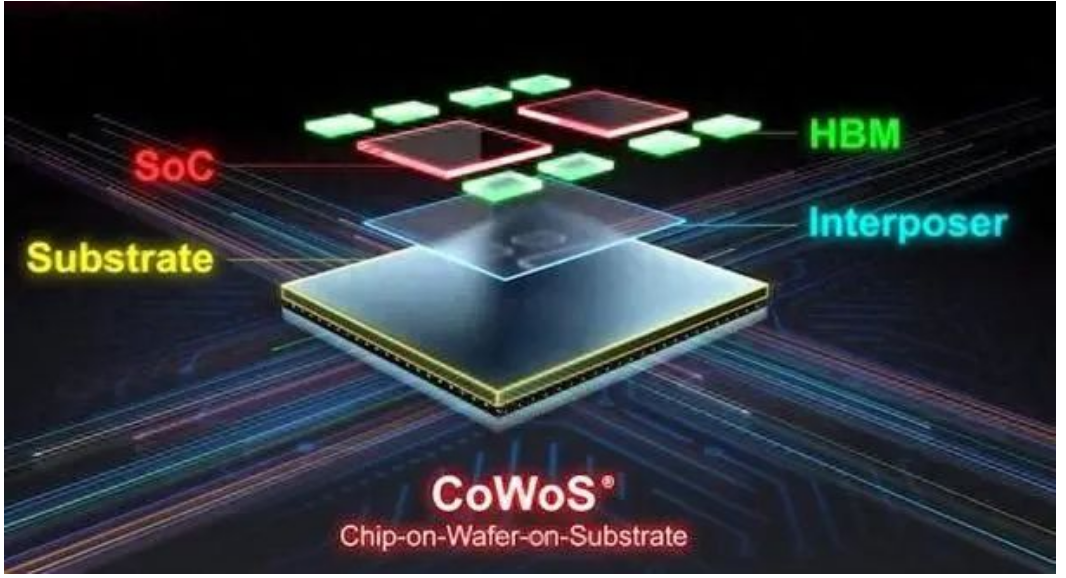

2.5D封装的看法与2.5D封装类似，但与古板2.5D封装的区别在于没有TSV。因此，EMIB手艺具有封装良率正常、无需特殊工艺、设计简朴等优点。台积电的CoWoS手艺也是一种2.5D封装手艺，凭证中介层的差别，可分为三类：CoWoS_S（使用Si衬底作为中介层）、CoWoS_R（使用RDL作为中介层）、CoWoS_L（使用小芯片(Chiplet)和RDL作为中介层）。三星的I-Cube也是2.5D封装手艺的一种解决计划。

另一方面，3D封装手艺如台积电的SoIC手艺，属于3D封装，是wafer-on-wafer键合手艺。SoIC手艺接纳TSV手艺，可以实现非凸点键合结构，将许多差别性子的相邻芯片集成在一起。SoIC手艺将同类和异构小芯片集成到单个类似SoC的芯片中，该芯片具有更小的尺寸和更薄的形状，可以单片集成到高级WLSI（又名CoWoS和InFO）中。新集成的芯片从外观上看是一颗通用SoC芯片，但内嵌了所需的异构集乐成能。

先进封装芯片封装洗濯剂选择：

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。
