LED封装工艺流程与功率LED洗濯剂先容

LED封装形式可以说是五花八门，主要凭证差别的应用场合接纳响应的形状尺寸，散热对策和出光效果。led按封装形式分类有Lamp-LED、TOP-LED、Side-LED、SMD-LED、High-Power-LED等。

下面尊龙凯时科技小编重点先容的是LED封装工艺流程与功率LED洗濯剂先容，希望能对您有所资助！

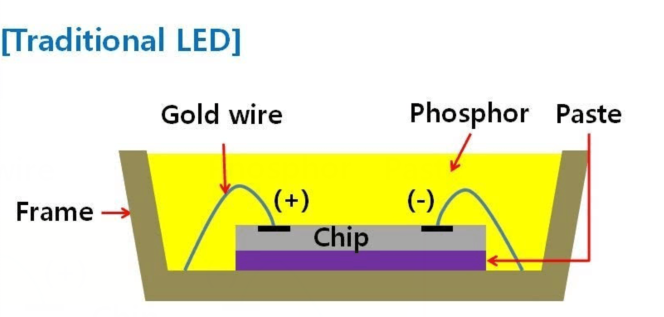

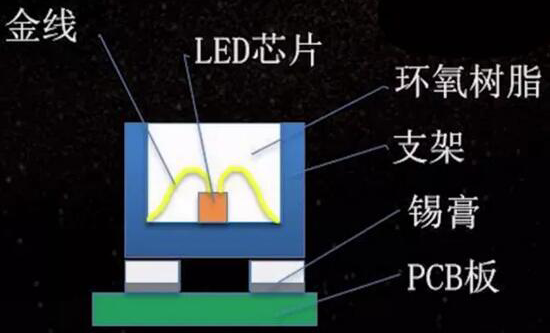

LED封装工艺流程

1、芯片磨练

镜检：质料外貌是否有机械损伤及麻点麻坑(lockhill)

芯片尺寸及电极巨细是否切合工艺要求

电极图案是否完整

2、扩片

由于LED芯片在划片后依然排列细密间距很小(约0.1mm)，倒运于后工序的操作。我们接纳扩片机对黏结芯片的膜举行扩张，使LED芯片的间距拉伸到约0.6mm。也可以接纳手工扩张，但很容易造成芯片掉落铺张等不良问题。

3、点胶

在led支架的响应位置点上银胶或绝缘胶。(关于GaAs、SiC导电衬底，具有背面电极的红光、黄光、黄绿芯片，接纳银胶。关于蓝宝石绝缘衬底的蓝光、绿光led芯片，接纳绝缘胶来牢靠芯片。)

工艺难点在于点胶量的控制，在胶体高度、点胶位置均有详细的工艺要求。

由于银胶和绝缘胶在贮存和使用均有严酷的要求，银胶的醒料、搅拌、使用时间都是工艺上必需注重的事项。

4、备胶

和点胶相反，备胶是用备胶机先把银胶涂在led背面电极上，然后把背部带银胶的led装置在led支架上。备胶的效率远高于点胶，但不是所有产品均适用备胶工艺。

5、手工刺片

将扩张后LED芯片(备胶或未备胶)安顿在刺片台的夹具上，LED支架放在夹具底下，在显微镜下用针将LED芯片一个一个刺到响应的位置上。手工刺片和自动装架相比有一个利益，便于随时替换差别的芯片，适用于需要装置多种芯片的产品。

6、自动装架

自动装架着实是连系了沾胶(点胶)和装置芯片两大办法，先在led支架上点上银胶(绝缘胶)，然后用真空吸嘴将led芯片吸起移动位置，再安顿在响应的支架位置上。

自动装架在工艺上主要要熟悉装备操作编程，同时对装备的沾胶及装置精度举行调解。在吸嘴的选用上只管选用胶木吸嘴，避免对led芯片外貌的损伤，特殊是兰、绿色芯片必需用胶木的。由于钢嘴会划伤芯片外貌的电流扩散层。

7、烧结

烧结的目的是使银胶固化，烧结要求对温度举行监控，避免批次性不良。

银胶烧结的温度一样平常控制在150℃，烧结时间2小时。凭证现真相形可以调解到170℃，1小时。

绝缘胶一样平常150℃，1小时。

银胶烧结烘箱的必需按工艺要求隔2小时(或1小时)翻开替换烧结的产品，中心不得随意翻开。烧结烘箱不得再用于其他用途，避免污染。

8、压焊

压焊的目的将电极引到led芯片上，完成产品内外引线的毗连事情。

LED的压焊工艺有金丝球焊和铝丝压焊两种。右图是铝丝压焊的历程，先在LED芯片电极上压上第一点，再将铝丝拉到响应的支架上方，压上第二点后扯断铝丝。金丝球焊历程则在压第一点前先烧个球，其余历程类似。

压焊是LED封装手艺中的要害环节，工艺上主要需要监控的是压焊金丝(铝丝)拱丝形状，焊点形状，拉力。

对压焊工艺的深入研究涉及到多方面的问题，如金(铝)丝质料、超声功率、压焊压力、劈刀(钢嘴)选用、劈刀(钢嘴)运动轨迹等等。

9、点胶封装

LED的封装主要有点胶、灌封、模压三种；旧瞎ひ湛刂频哪训闶瞧荨⒍嗳绷稀⒑诘。设计上主要是对证料的选型，选用连系优异的环氧和支架。手动点胶封装对操作水平要求很高(特殊是白光LED)，主要难点是对点胶量的控制，由于环氧在使用历程中会变稠。白光LED的点胶还保存荧光粉沉淀导致出光色差的问题。

10、灌胶封装

Lamp-led的封装接纳灌封的形式。灌封的历程是先在led成型模腔内注入液态环氧，然后插入压焊好的led支架，放入烘箱让环氧固化后，将led从模腔中脱出即成型。

11、模压封装

将压焊好的led支架放入模具中，将上下两副模具用液压机合模并抽真空，将固态环氧放入注胶道的入口加热用液压顶杆压入模具胶道中，环氧顺着胶道进入各个led成型槽中并固化。

12、固化与后固化

固化是指封装环氧的固化，一样平常环氧固化条件在135℃，1小时。模压封装一样平常在150℃，4分钟。

13、后固化

后固化是为了让环氧充分固化，同时对led举行热老化。后固化关于提高环氧与支架(PCB)的粘接强度很是主要。一样平常条件为120℃，4小时。

14、切筋和划片

由于led在生产中是连在一起的(不是单个)，Lamp封装led接纳切筋切断led支架的连筋。SMD-led则是在一片PCB板上，需要划片机来完身疏散事情。

15、测试

测试led的光电参数、磨练形状尺寸，同时凭证客户要求对LED产品举行分选。

16、包装

将制品举行计数包装。超高亮LED需要防静电包装。

功率LED洗濯剂W3210先容

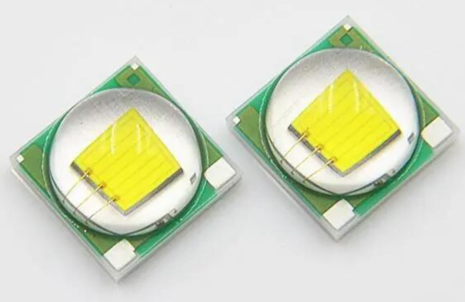

功率LED洗濯：大功率LED在制造时,焊接工艺完成后,为后续的邦定等工艺准备,需要去除基材和芯片外貌的助焊剂等残留物。

若是基材上的助焊剂残留物,尤其是在焊接工艺飞溅到芯片外貌的助焊剂残留物没有被完全扫除的话,将导致过失地界说邦定参数。一旦邦定参数被过失界说,诸如盲目地提高邦定能量，经常导致焊线根部开裂甚至芯片缺陷。

功率LED洗濯剂W3210先容

功率LED洗濯剂W3210是尊龙凯时自主开发的PH中性配方的电子产品焊后残留水基洗濯剂。适用于洗濯PCBA等差别类型的电子组装件上的焊剂、锡膏残留，包括 SIP、WLP等封装形式的半导体器件焊剂残留。由于其PH中性，对敏感金属和聚合物质料有绝佳的质料兼容性。

功率LED洗濯剂W3210的产品特点：

1、PH 值呈中性，对铝、铜、镍、塑料、标签等敏感质料上显示出绝佳的质料兼容性。

2、用去离子水按一定比例稀释后不易起泡，可适用于喷淋、超声工艺。

3、不含卤素，质料环保；气息清淡，使用液无闪点，使用清静，不需要特另外防爆步伐。

4、由于PH中性，减轻污水处置惩罚难度。

功率LED洗濯剂W3210的适用工艺：

W3210水基洗濯剂适用于在线式或批量式喷淋洗濯工艺，也可应用于超声洗濯工艺。

功率LED洗濯剂W3210产品应用：

W3210可以应用于差别类型的焊剂残留的水基洗濯剂。产品为浓缩液，洗濯时可凭证残留物的洗濯难易水平，用去离子水稀释后再举行使用，清静环保使用利便，是电子细密洗濯高端应用的理想之选。

详细应用效果如下列表中所列：
