3D Hybrid Bonding手艺概述

在摩尔定律的推动下，光刻（Lithography）手艺一直是半导体工业实现芯片线宽微缩的焦点。然而，进入后摩尔时代，芯片设计理念爆发了转变。除了微缩，芯片堆叠成为增添晶体管数目的主要手段，而键合（Bonding）手艺则成为实现芯片堆叠的要害。键合手艺的线宽和能耗直接决议了整个芯片系统的性能上限，因此，Hybrid Bonding（混淆键合）手艺在半导体工业中日益主要。

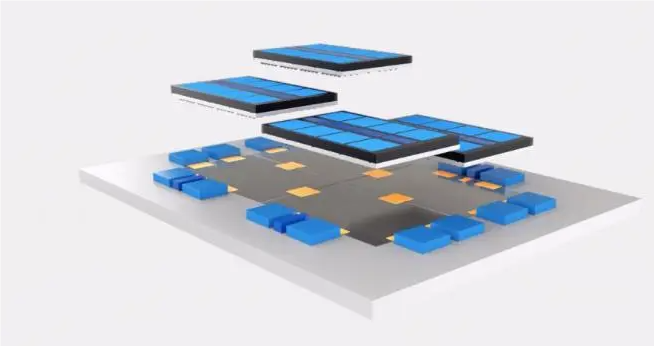

3D Hybrid Bonding是一种先进的封装手艺，它连系了热压键合和熔融键合的优点，允许差别芯片间的铜Pad面扑面地在室温条件下相互键合。这种手艺主要应用于高级3D装备堆叠，尤其是在逻辑芯片和存储芯的3D互连中获得了普遍应用。

封装手艺的演进：从Wire Bonding到Hybrid Bonding

封装手艺一直向先进封装偏向生长，从Wire Bonding（引线键合）到Die Bonding（芯片键合），再到Hybrid Bonding。随着AI系统对算力的需求爆发，各大厂商最先猖獗堆叠芯片，高级封装手艺被引入AI芯片系统。2.5D封装接纳Micro bump（微凸点）手艺，而需要更高内存和CPU/GPU数据传输速率的系统则接纳3D Hybrid Bonding手艺。

手艺特点

熔融键合(Fusion Bonding)

熔融键合手艺是通过熔融或直接晶圆键合，使得介电层和功效团在晶圆之间桥接。这种手艺能够提供更准确的活化，并在氢桥键的资助下实现更细腻的操作。

混淆键合(Hybrid Bonding)

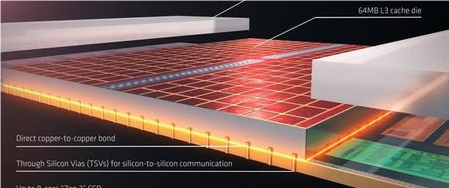

混淆键合手艺则是在熔融键合的基础上生长起来的，它扩展了与键合界面中嵌入的金属焊盘的熔融键合，从而允许晶片面扑面毗连。这种手艺不但提供了电力（金属键合），还爆发了机械力（熔融键合），使得差别芯片间的铜Pad可以直接在室温条件下相互键合。

3D Hybrid Bonding与其他封装手艺的较量

3D Hybrid Bonding与其他封装手艺的较量 3D Hybrid Bonding手艺与其他封装手艺相比具有以下优势： 1. 高密度毗连：3D Hybrid Bonding手艺可以实现更高密度的芯片毗连，其毗连间距可以缩小至1μm甚至更低，而古板凸块接合的最小接点间距约为20μm。 2. 低能耗：3D Hybrid Bonding手艺制作的铜接点转达信号不但更稳固，能耗也只有微凸块的三分之一甚至更低，有助于节能散热。 3. 机械应力镌汰：3D Hybrid Bonding手艺还能镌汰芯片的机械应力，提升产品可靠性。 4. 数据传输速率高：3D Hybrid Bonding手艺支持更高的数据传输速率，完成更低能耗体现。 5. 本钱优势：接纳混淆键合制作铜接点无需使用微凸块间的填充质料，有助于降低本钱。

3D Hybrid Bonding手艺的未来生长偏向

3D Hybrid Bonding手艺的未来生长偏向 3D Hybrid Bonding手艺在未来的生长可能会集中在以下几个方面： 1. 提升毗连性能：随着手艺的前进，3D Hybrid Bonding可能会实现更小的凸点间距，提高芯片之间的毗连性能。 2. 应用拓展：3D Hybrid Bonding手艺可能会在更多的领域获得应用，如物联网、5G通讯、人工智能等。 3. 立异设计：3D Hybrid Bonding可能会配合其他新兴手艺，如硅通孔(TSV)手艺、2.5D和3D封装等，推动集成电路行业的立异设计。 4. 提高生产效率：随着装备和工艺的刷新，3D Hybrid Bonding手艺的生产效率有望进一步提高，降低生产本钱。 5. 情形友好：未来的3D Hybrid Bonding手艺可能会越发注重环保，接纳越发环保的质料和工艺。

应用领域

3D Hybrid Bonding手艺的主要应用是高级3D装备堆叠，尤其是在逻辑芯片和存储芯的3D互连中。这项手艺使得差别芯片间的铜Pad可以面扑面地直接在室温条件下相互键合，大大提高了装备的性能和效率。

别的，3D Hybrid Bonding手艺也在图像传感器上获得了普遍应用。这种手艺可以将两片以上的不相同晶圆通过金属互连的方法实现三维集成，已经在集成电路工业上最先规模应用。

结论

综上所述，3D Hybrid Bonding手艺是一种先进的封装手艺，它连系了熔融键合和混淆键合的优点，能够实现差别芯片间的高效毗连。这种手艺在逻辑芯片、存储芯以及图像传感器等领域有着普遍的应用远景，为高性能装备的开发提供了新的可能性。

 先进芯片封装洗濯先容

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
