PCB电路板生产工艺流程第六步AOI
PCB电路板生产工艺流程第六步AOI
前面我们先容了PCB电路板生产工艺所有流程，我们知道PCB电路板生产工艺流程是很是重大的，PCB单双面板生产工艺流程就需要13个办法，PCB多层板生产工艺流程则需要17个办法。
上篇文章我们先容了PCB电路板生产工艺第五步流程图形转移，今天我们给各人先容PCB电路板生产工艺流程第六步AOI，希望能对您有所资助！
如图，PCB电路板生产工艺第六道主流程为AOI。
AOI的目的为：
使用光学原理，比对资料，举行磨练，并附带响应的维修与报废处置惩罚。
其子流程，主要为3个：

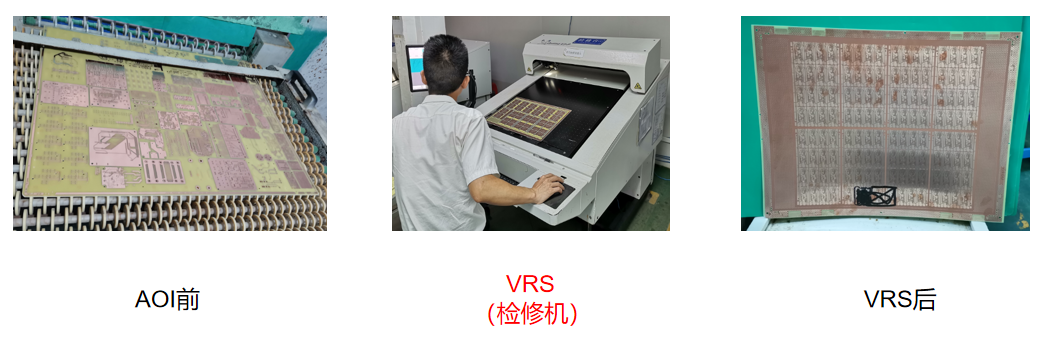

1、AOI（自动光学检测）
通过AOI装备（扫描机），比对资料，查找出与OK品有差别的位置，并纪录。

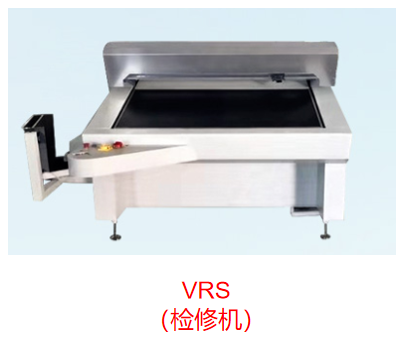

2、VRS（磨练）
通过VRS装备（磨练机），逐一审查与OK品有差别的位置，判断后，举行修理或做标识。
3、补线/打报废
凭证判断后所做标识，对产品举行报废或修补处置惩罚。
注：补线机，主要为解决部分线路开路问题，而线路短路，在VRS即可用词讼修理。

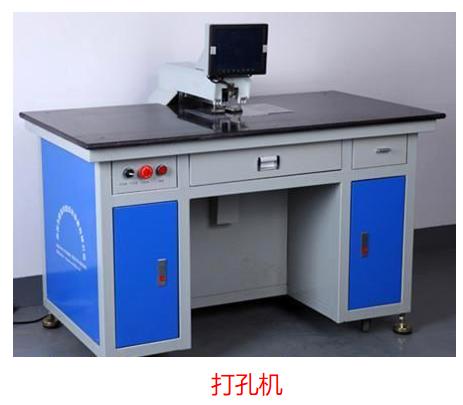

注：打孔机，既可以用来作报废打孔之用，也可用于其他需要暂时冲孔的中心生产流程。别的，行业内的线路打报废方法，打孔并非主流，主流为划词讼或者油性笔标识（参看下图）。
关于AOI的生产工艺内容，不管是通俗单双面板，照旧最高端的IC载板，在行业内，都大致如上，但若涉及到现实上的运作与处置惩罚，许多PCB代工厂，照旧与书面上有较大差别。
