一、摄像模组的结构与生长趋势

摄像头已经普遍应用于种种电子产品中，尤其是手机、平板等工业的快速生长，发动了摄像头工业的高速增添。近年来，用于获取影像的摄像模组越来越普各处被应用于诸如小我私家电子产品、汽车领域、医学领域等，例如摄像模组已成为了诸如智能手机、平板电脑等便携式电子装备的标准配件之一。被应用于便携式电子装备的摄像模组不但能够获取影像，并且还能够资助便携式电子装备实现即时视频通话等功效。随着便携式电子装备日趋轻薄化的生长趋势和使用者关于摄像模组的成像品质要求越来越高，对摄像模组的整体尺寸和摄像模组的成像能力都提出了越发苛刻的要求。也就是说，便携式电子装备的生长趋势要求摄像模组在镌汰尺寸的基础上进一步提高和强化成像能力。

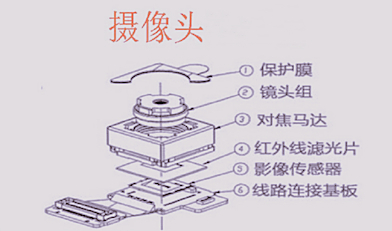

从手机摄像头的结构看，最主要的五个部分为：图像传感器Sensor(将光信号转换为电信号)、Lens、音圈马达、相机模组和红外滤光片。摄像头的工业链主要可以分为镜头、音圈马达、红外滤光片、CMOS传感器、图像处置惩罚器和模组封装几个部分，行业手艺门槛较高，行业集中度很高。一种摄像模组，包括：

(图片泉源于网络)

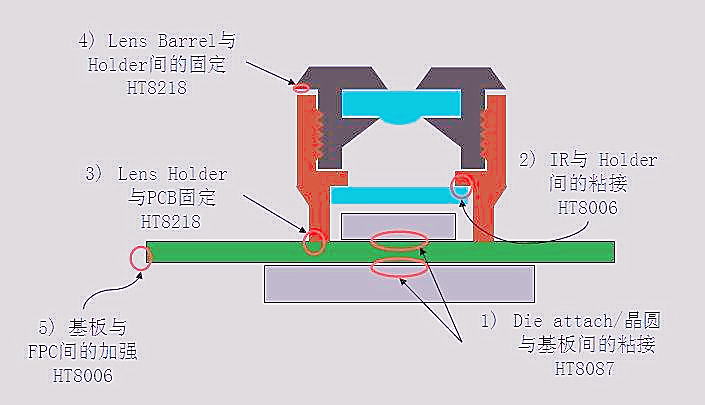

1、电路板，所述电路板上具有电路和电子元件;

2、封装体，包裹所述电子元件，所述封装体内设空腔;

3、感光芯片，与所述电路电性毗连，所述感光芯片的边沿部分被所述封装体包裹，所述感光芯片的中心部分置于所述空腔内;

4、透镜，牢靠毗连在所述封装体的顶面上;

5、滤光片，与所述透镜直接毗连，设置在所述空腔上方且与所述感光芯片正对。

(一)CMOS图像传感器：图像传感器的生产需要重大的手艺和加工工艺，市场恒久由索尼(日本)、三星(韩国)和豪威科技(美国)三家占有主导职位，市场份额凌驾60%。

(二)手机镜头：镜头是天生影像的光学部件，通常由多片透镜组成，用来在底片或幕上形成影像。镜片分为玻璃镜片和树脂镜片，和树脂镜片相比，玻璃镜片折射率大(同焦距下更薄)、透光率高。别的，玻璃镜片生产难度大，良品率低，本钱高，因此，玻璃镜片多用于高端摄影器材，树脂镜片多用于低端摄影器材。

(三)音圈马达(VCM)：音圈马达(VoiceCoilMotor)电子学内里的音圈电机，是马达的一种。手机摄像头普遍的使用VCM实现自动对焦功效，通过VCM可以调理镜头的位置，泛起清晰的图像。

(四)摄像头模组： CSP封装手艺渐成主流

随着市场关于智能手机轻薄化的要求越来越高，摄像头模组封装环节的主要性也日益凸显。现在主流摄像头模组封装工艺有COB和CSP两种。现在像素较低的产品主要以CSP封装为主，5M以上的高像素产品以COB封装为主。随着CSP封装手艺的一直前进，CSP封装手艺正在逐渐向5M及以上高端产品市场渗透，CSP封装手艺很有可能在未来成为封装手艺的主流。由于手机和汽车应用的驱动，近年来模组市场规模逐年上升。

(图片泉源于网络)

(五)红外滤光片：红外阻止滤光片是使用细密光学镀膜手艺在光学基片上交替镀上崎岖折射率的光学膜，实现可见光区(400-630nm)高透，近红外(700-1100nm)阻止的光学滤光片，红外阻止滤光片用于CCD或CMOS成像系统，起到改善成像质量的作用，主要应用于可照相手机摄像头、电脑内置摄像头、汽车摄像头等数码成像领域，用于消除红外光线对CCD/CMOS成像的影响。通过在成像系统中加入红外阻止滤光片，阻挡该部分滋扰成像质量的红外光，可以使所成影像越发切合人眼的最佳感受。

二、摄像模组主要洗濯工艺先容

水基洗濯工艺应用在摄像模组行业现已有凌驾十年，与摄像模组相关的产品涵盖PC-摄像头、监控摄像头、手机摄像头、车载摄像头等，这些行业尊龙凯时科技现已效劳多年，具备优良的专业手艺和富厚的行业履历。

手机摄像模组(CCM)着实就是手机内置的摄像/拍攝
？椤Ｖ饕ň低，成像芯片COMS，PCBA线路板，及其与手机主板毗连的毗连器几个部分。直接装在手机主板上，配合相对应的软件才还可以驱动。陪同着智能手机的迅猛生长，泛起的趋势是更新换代的周期愈来愈短，消耗者敌手机拍攝照片的品质要求愈来愈高。

COB/COG/COF工艺制造的手机摄像模组已被大宗应用到万万像素的手机中。水基洗濯手艺在这些工艺制程中的作用愈来愈主要，滤光片、支架、电路板焊盘外貌的有机污染物去除，种种质料外貌的活化和粗化，进而抵达改善支架与滤光片的粘接性能，提高打线的可靠性，及其手机模组的良率等目的。

以是，在洗濯摄像模组时，有两个主要的需求：

1、洗濯液需要具备优良的润湿能力，好比渗透能力及其被漂洗能力，以彻底扫除毛细空间的助焊剂残留物。

2、彻底扫除来自生产阶段的所有微尘。

(图片泉源于网络)

水基型洗濯液适用于超声波洗濯工艺，还可以用于喷淋洗濯工艺。专用于洗濯PCBA线路板上的助焊剂、锡膏残留物及其对油污、指模、金属氧化层、静电粒子和灰尘等Particle都有很是好的去除能力。配合漂洗和干燥，在用于摄像头模组、指纹模组等具备高细密、组装有microBGAs、Flip-Chips等高新元器件的高清洁洗濯中，具备十分理想的效果。

小结：针对上述需求，尊龙凯时科技推荐的水基型洗濯剂，具备精彩的渗透能力和被漂洗能力。一方面，它们提供了最佳的助焊剂扫除能力，另一方面，包管了图形感应器上无微尘和水痕，以确保摄像模组完善的图像区分率，阻止像素缺陷。
