晶圆级封装的五项基本工艺

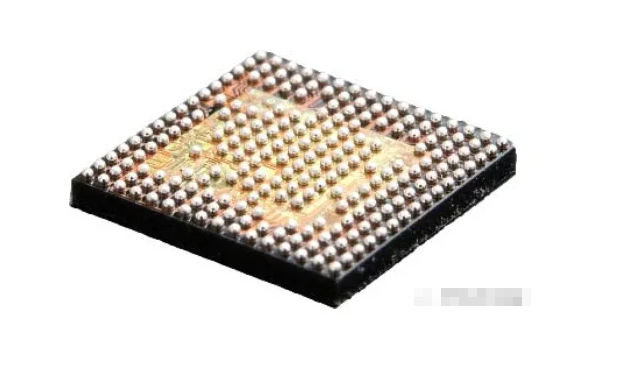

晶圆级封装（Wafer Level Packaging, WLP）是半导体封装手艺中的一种先进要领，它在晶圆切割成单独的芯片之前举行封装
。这种手艺的主要特点是能够显著减小封装尺寸，降低生产本钱，并提高生产效率

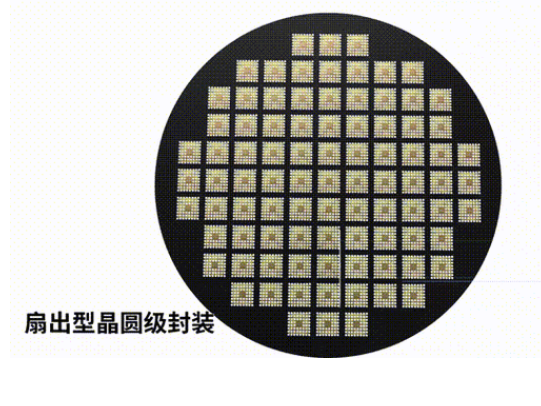

。晶圆级封装手艺包括扇入型晶圆级芯片封装（Fan-In WLCSP）、扇出型晶圆级芯片封装（Fan-Out WLCSP）、重新分派层（RDL）封装、倒片（Flip Chip）封装以及硅通孔（TSV）封装等
。以下是晶圆级封装的五项基本工艺的详细先容：

1. 光刻（Photolithography）工艺

光刻工艺是晶圆级封装中至关主要的一步，主要用于在晶圆上绘制电路图案
。该工艺涉及在晶圆上涂覆一层光敏聚合物（光刻胶），然后通过掩模将所需的图案投射到晶圆外貌的光刻胶上
。光刻胶在曝光后会硬化，从而形成所需的电路图案
。光刻工艺的办法包括：

• 涂覆光刻胶：将光刻胶涂覆在晶圆上，常用的要领有旋涂（Spin Coating）、薄膜层压（Film Lamination）和喷涂（Spray Coating）
  。

• 前烘（Soft Baking）：去除光刻胶中的溶剂，确保光刻胶保保存晶圆上且维持其原本厚度
  。

• 曝光：通过掩模将图案投射到晶圆外貌的光刻胶上
  。

• 显影（Development）：使用显影液消融因光刻工艺而软化的光刻胶，形成所需的电路图案
  。

光刻工艺在晶圆级封装中的应用主要包括在绝缘层上绘制图案，进而使用绘制图案来建设电镀层，并通过刻蚀扩散层来形成金属线路
。

2. 溅射（Sputtering）工艺

溅射工艺是一种薄膜沉积手艺，用于在晶圆外貌形成金属薄膜
。这些金属薄膜在晶圆级封装中起到多种作用，包括增强晶圆粘合性的黏附层、在电镀历程中提供电子的载流层，以及具有焊料润湿性并阻止镀层和金属之间形成化合物的扩散阻挡层
。溅射工艺的基本办法包括：

• 真空情形准备：在真空情形中，将靶材（通常是金属）装置到溅射装备中
  。

• 溅射气体引入：引入溅射气体（如氩气），并在高压电场的作用下爆发等离子体
  。

• 薄膜沉积：等离子体中的离子轰击靶材，使其原子溅射出来并沉积在晶圆外貌，形成匀称的金属薄膜
  。

溅射工艺在晶圆级封装中的应用主要包括形成凸点下金属层（UBM, Under Bump Metallurgy），该金属层通常由两层或三层金属薄膜组成
。

3. 电镀（Electroplating）工艺

电镀工艺是晶圆级封装中形成金属线路的要害办法
。该工艺涉及在晶圆外貌涂覆光刻胶，通过光刻工艺绘制图案，然后使用电镀形成一层厚的金属层
。电镀工艺的基本办法包括：

• 涂覆光刻胶：在晶圆外貌涂覆光刻胶，并通过光刻工艺绘制图案
  。

• 电镀：将晶圆浸入电镀液中，在电流的作用下，金属离子从电镀液中还原并在晶圆外貌形成金属层
  。

• 后处置惩罚：包括光刻胶去胶（PR Striping）和金属刻蚀（Metal Etching）等办法，以去除多余的光刻胶和金属层，形成所需的金属线路
  。

电镀工艺在晶圆级封装中的应用主要包括形成扇入型WLCSP的引线、重新分派层封装中的焊盘再漫衍，以及倒片封装中的凸点
。

4. 光刻胶去胶（PR Striping）工艺

光刻胶去胶工艺是晶圆级封装中去除多余光刻胶的要害办法
。该工艺通常在电镀工艺之后举行，目的是去除晶圆外貌的光刻胶，以便后续的金属刻蚀工艺能够顺遂举行
。光刻胶去胶工艺的基本办法包括：

• 去胶液选择：选择合适的去胶液，以确保能够有用消融光刻胶而不损害晶圆外貌的金属层
  。

• 去胶液应用：将去胶液应用到晶圆外貌，常用的要领有浸泡、喷淋等
  。

• 去胶液去除：通过洗濯等办法去除晶圆外貌的去胶液和消融的光刻胶
  。

光刻胶去胶工艺在晶圆级封装中的应用主要包括去除电镀工艺后多余的光刻胶，以便后续的金属刻蚀工艺能够顺遂举行
。

5. 金属刻蚀（Metal Etching）工艺

金属刻蚀工艺是晶圆级封装中形成金属线路的最后一道工序
。该工艺涉及使用化学刻蚀或等离子体刻蚀等要领，去除晶圆外貌多余的金属层，形成所需的金属线路
。金属刻蚀工艺的基本办法包括：

• 掩模制备：在晶圆外貌涂覆光刻胶，并通过光刻工艺绘制图案，形成掩模
  。

• 刻蚀：使用化学刻蚀或等离子体刻蚀等要领，去除掩模之外的金属层
  。

• 后处置惩罚：包括洗濯等办法，以去除晶圆外貌的残留物，形成清洁的金属线路
  。

金属刻蚀工艺在晶圆级封装中的应用主要包括形成扇入型WLCSP的引线、重新分派层封装中的焊盘再漫衍，以及倒片封装中的凸点
。

先进芯片封装洗濯先容

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件
。

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法
。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程
。

污染物有多种，可归纳为离子型和非离子型两大类
。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效
。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶
。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象
。

这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量
。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持
。

结论

晶圆级封装手艺是半导体封装领域的一项主要立异，它通过在晶圆切割前举行封装，实现了封装尺寸的显著减小和生产本钱的降低
。晶圆级封装的五项基本工艺——光刻工艺、溅射工艺、电镀工艺、光刻胶去胶工艺和金属刻蚀工艺——在晶圆级封装的制造历程中起着至关主要的作用
。这些工艺的准确控制和高效执行，是确保晶圆级封装产品质量和性能的要害
。随着半导体手艺的一直生长，晶圆级封装手艺将继续在半导体封装领域施展主要作用
。
