功率半导体IGBT？榈12道封装工艺

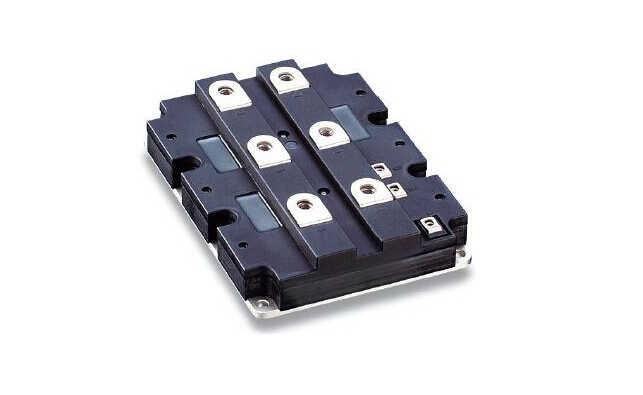

IGBT（Insulated Gate Bipolar Transistor）？槭且恢种饕墓β拾氲继迤骷，普遍应用于新能源汽车、轨道交通、光伏发电等领域。其封装工艺的优劣直接影响到IGBT？榈男阅堋⒖煽啃院褪褂檬倜。以下是凭证搜索效果详细先容的IGBT？榈12道封装工艺：

1. 丝网印刷

丝网印刷是将锡膏按设定图形印刷于散热底板和DBC铜板外貌的历程。这一历程为自动贴片做好前期准备，印刷效果的优劣直接影响到后续贴片的质量。

2. 自动贴片

自动贴片是将IGBT芯片与FRED芯片贴装于DBC印刷锡膏外貌的历程。这个历程需要高精度的贴片机，以确保贴片的良率和效率。贴片机需要具备高速、高频、高精神控等特点，以知足IGBT芯片的细密贴装需求。

3. 真空回流焊接

真空回流焊接是将完成贴片的DBC半制品置于真空炉内举行回流焊接的历程。高质量的焊接手艺是生产高可靠性IGBT？榈囊。真空回流焊接手艺可以在焊接历程中扫除气体，镌汰焊点内部的气泡和朴陋，从而提高焊点的可靠性。

4. 超声波洗濯

超声波洗濯是通过洗濯剂对焊接完成后的DBC半制品举行洗濯，以包管IGBT芯片外貌清洁度知足键合打线要求的历程。这一历程可以有用去除焊锡膏和其他污染物，确保后续键合工序的顺遂举行。

5. X-RAY缺陷检测

X-RAY缺陷检测是通过X光检测筛选出朴陋巨细切合标准的半制品，避免不良品流入下一道工序的历程。这一历程可以有用发明焊点内部的缺陷，如气泡和朴陋，从而确保IGBT？榈母咧柿。

6. 键合

键合是将IGBT芯片与引线框架通过金属线毗连起来的历程。这一历程通常接纳超声波键合手艺，通过超声波振动将金属线与芯片和引线框架牢靠地毗连在一起。键合质量的优劣直接影响到IGBT？榈牡缙阅芎涂煽啃。

7. 灌胶及固化

灌胶及固化是将IGBT芯片和引线框架封装在塑料外壳中，并通过加热固化的历程。这一历程可以；IGBT芯片免受外界情形的影响，提高其耐高温顺耐湿润性能。固化历程需要在特定的温度和时间内举行，以确保封装质料的完全固化。

8. 成型

成型是将封装好的IGBT？榫傩兴芊，使其形成最终的形状和尺寸的历程。这一历程通常接纳注塑成型手艺，通过模具将封装质料注入并形成所需的形状。成型历程需要准确控制模具的温度和压力，以确保IGBT？榈某叽缇群屯夤壑柿。

9. 测试

测试是对IGBT？榫傩兄苋缙阅懿馐缘睦。这一历程包括对IGBT？榈耐ㄌ菇怠⒖厮俾省⒕的脱沟炔问傩胁馐，以确保其切合设计要求和行业标准。测试历程需要使用专业的测试装备和要领，以确保测试效果的准确性和可靠性。

10. 打标

打标是将IGBT？榈男秃拧⑴魏拧⑸掌诘刃畔⒋蛴≡谀？橥饷驳睦。这一历程可以为后续的追溯和治理提供利便，确保IGBT？樵谑褂美讨械目勺匪菪院颓寰残。

11. 老化筛选

老化筛选是将IGBT？樵诟呶隆⒏哐沟缺傲犹跫下举行长时间的老化测试，以筛选出潜在的故障和缺陷的历程。这一历程可以有用提高IGBT？榈目煽啃院褪褂檬倜，确保其在现实应用中的稳固性和清静性。

12. 包装

包装是将经由老化筛选及格的IGBT？榫傩邪，准备出厂的历程。这一历程需要确保IGBT？樵谠耸浜椭胬讨械那寰埠屯旰，通常接纳防静电、防潮的包装质料和要领。

综上所述，IGBT？榈姆庾肮ひ帐且桓鲋卮笄蚁该艿睦，涉及到多个环节和工序。每一个环节都需要严酷控制和准确操作，以确保IGBT？榈母咝阅堋⒏呖煽啃院统な倜。通过对IGBT？榉庾肮ひ盏囊恢庇呕退⑿，可以进一步提高其在种种应用领域的竞争力和市场占有率。

车规级IGBT芯片封装洗濯剂选择：

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
