一、3D功效封装手艺的基本看法

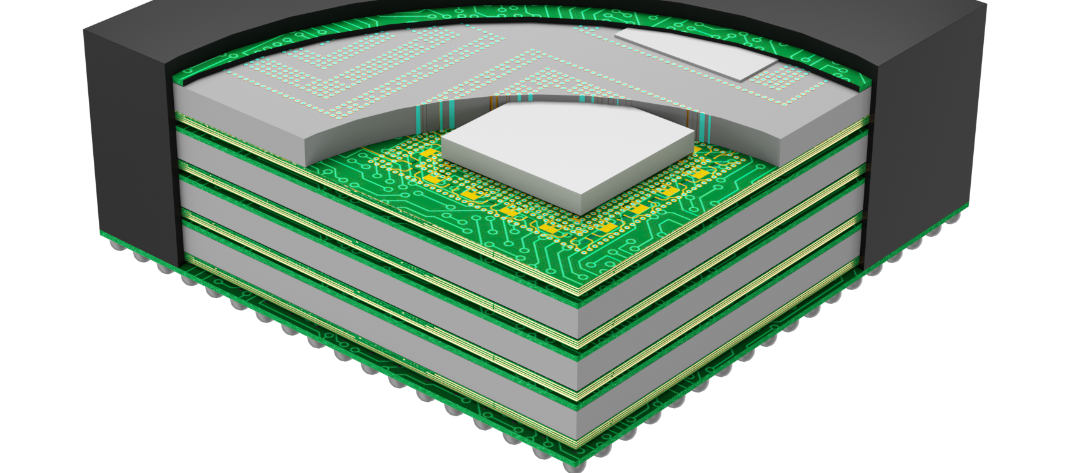

3D功效封装手艺，又称为叠层芯片封装手艺，是一种在不改变封装体尺寸的条件下，于统一个封装体内笔直偏向叠放两个以上芯片的封装手艺
。

古板的芯片封装多是在二维平面上举行，随着芯片手艺生长，面临着一些挑战
。例如，随着芯片功效一直增添，芯片面积增大，凭证古板方法制造大芯片碰面临良率、重大工艺等难以协调的矛盾
。3D封装手艺则将原本需要一次性流片的大芯片拆分成若干小面积的芯片（这些小芯片被称为Chiplet），再通过先进的封装工艺（硅片层面的封装）将这些小芯片组装成一颗大芯片，从而实现大芯片的功效和性能
。

它与2.5D封装手艺有所差别
。2.5D是在二维平面上，基于硅中介层（Interposer）将Chiplet组成一个大芯片，Chiplet之间在硅中介层上通过数据交互形成系统级芯片；而3D封装是在三维空间组装芯片，笔直偏向堆叠更多小芯片以集成更多功效
。例如在3D封装结构中，像HBM（High Bandwidth Memory）宽带存储颗粒与下面的Die（裸片）之间可以通过微凸块（Microbump）一直往上堆叠多层，层与层之间通过硅穿孔（TSV，Through -Silicon -Via）来买通硅衬底，使得信号能在笔直偏向（z偏向）传输，并且为了实现差别层间高速io、GPU、CPU或者SoC的Die之间的连通（这些Die基本接纳先进节点制作，Pitch间距较量
。，还需要通过再漫衍层（RDL）在左右xy偏向上举行信号拉通，最后将所有工具集成到封装基板上，其下面尚有不含有晶体管的Interposer硅载板
。

二、3D功效封装手艺的应用领域

3D功效封装手艺在众多领域有着普遍的应用
。

（一）高性能盘算领域 在高性能盘算方面，如CPU和GPU等焦点盘算芯片的封装
。以AMD为例，AMD的霄龙（EPYC）处置惩罚器系列通过3D封装手艺集成差别工艺的芯片，如io Die接纳14nm的成熟工艺，CPU接纳7nm最新工艺，这样集成差别工艺的芯片大幅提高了芯片的良率，并且在每一个CPU Die上集成特另外Level 3缓存（Cache）提升了处置惩罚器性能
。英特尔推出的Ponte Vecchio芯片，通过5种差别工艺将凌驾1000亿个晶体管、47颗小芯片集成到一颗大芯片上，展现出3D封装在高性能盘算芯片上集成众多功效？榈哪芰
。

（二）人工智能领域 人工智能算法对盘算能力和数据处置惩罚速率要求极高
。3D封装手艺能够在有限的空间内集成更多的处置惩罚单位和存储单位，加速数据的传输和处置惩罚
。例如在一些AI芯片中，可以将多个盘算焦点与大容量的高速缓存或内存通过3D封装细密连系在一起
。通过笔直堆叠芯片，可以缩短信号传输距离，提高数据传输带宽，从而知足人工智能应用对大宗数据的快速处置惩罚需求
。

（三）智能手机领域 随着智能手机功效一直增强，对芯片性能、功耗和空间使用的要求也越来越高
。3D封装手艺有助于在更小的空间内集成更多功效的芯片
。例如集成处置惩罚器、图形处置惩罚单位、调制解调器以及种种传感器芯片等
。通过3D封装，可以提高芯片集成度，镌汰手机主板空间占用，同时也有助于降低功耗，延伸电池续航时间
。

（四）汽车电子领域 汽车电子系统对芯片的可靠性、清静性和高性能有着严酷要求
。3D封装手艺可以将差别功效的芯片（如汽车的控制芯片、传感器芯片、通讯芯片等）集成在一起
。一方面提高了系统的集成度，镌汰了布线长度和毗连点，从而提高了系统的可靠性；另一方面，也有利于实现汽车电子系统的小型化和轻量化，知足汽车行业关于电子装备空间和重量的限制要求
。

三、3D功效封装手艺的优势与劣势

（一）优势

（1）高性能

3D封装手艺能够显著提高芯片的性能
。通过笔直堆叠芯片，可以大大缩短芯片之间的信号传输距离，镌汰信号延迟
。例如在高性能盘算中，CPU和GPU之间或者芯片内部差别功效？橹涞耐ㄑ，若是接纳3D封装，信号传输路径更短，数据交流速率更快
。并且由于可以集成更多的功效？樵谝桓龇庾澳，能够实现更重大的功效，如AMD在霄龙处置惩罚器中集成更多缓存来提升性能
。

（2）高集成度

可以在不改变封装体尺寸的情形下，在笔直偏向堆叠多个芯片，使得在有限的空间内集成更多的功效
。这关于空间要求严酷的装备（如智能手机、可衣着装备等）很是主要
。能够将多个差别功效的芯片（如盘算芯片、存储芯片、传感器芯片等）集成到一个封装体中，镌汰了整个系统的体积和重量，提高了装备的便携性和集成度
。

（3）本钱效益

在一定水平上可以降低本钱
。关于一些不需要最先进工艺的功效？，可以接纳成熟工艺制造的小芯片（Chiplet），然后通过3D封装手艺集成在一起，阻止了整个大芯片都接纳腾贵的先进工艺生产
。例如，在一个包括多种功效的大芯片中，部分功效？槎怨ひ找蟛桓，接纳成熟工艺制造小芯片后再举行3D封装，降低了生产本钱
。同时，由于提高了集成度，镌汰了芯片之间的毗连线路等，也有助于降低制造本钱
。

（4）可扩展性

便于凭证差别的应用需求举行功效扩展和定制
？梢晕扌暗匮≡癫畋鸸πУ男⌒酒傩卸训封装，知足多样化的市场需求
。好比针对差别性能要求的效劳器芯片，可以通过调解堆叠的小芯片数目、类型（如盘算焦点数目、缓存巨细等）来实现差别的性能品级
。

（二）劣势

（1）散热问题

由于多个芯片在笔直偏向细密堆叠，芯片的散热变得越发难题
。芯片在事情历程中会爆发热量，而3D封装结构使得热量难以快速散发出去，容易导致芯片温度过高
。过高的温度会影响芯片的性能和可靠性，甚至可能导致芯片损坏
。例如在高性能盘算场景下，长时间高负载运行时，3D封装的芯片若是散热步伐不到位，就会泛起性能下降甚至故障的情形
。

（2）设计和制造重大性

3D封装手艺的设计和制造历程相对重大
。在设计方面，需要思量怎样合理结构各个小芯片，确保信号传输的完整性、电源分派的合理性等
。例如在笔直堆叠芯片时，要思量差别层芯片之间的信号互连方法、信号滋扰等问题
。在制造方面，涉及到高精度的芯片堆叠、硅穿孔（TSV）制作、微凸块（Microbump）毗连等工艺，这些工艺的要求很高，增添了制造的难度和本钱
。

（3）测试难度增添

由于3D封装结构的重大性，芯片的测试变得越发难题
。古板的测试要领可能无法知足3D封装芯片的测试需求
。例如，在测试笔直堆叠芯片内部的某个小芯片时，由于周围芯片的遮挡和信号滋扰等因素，很难准确地对其举行功效和性能测试
。并且在封装完成后，若是发明某个小芯片保存问题，修复和替换的难度也很大
。

四、3D功效封装手艺的实现要领

（一）芯片切割与准备

首先要将大芯片切割成小的Chiplet
。这些Chiplet可以凭证功效需求接纳差别的工艺制造
。例如在AMD的案例中，霄龙处置惩罚器系列中的io Die接纳14nm工艺，CPU Die接纳7nm工艺
。在切割历程中，需要包管芯片的完整性和质量，以便后续的封装操作
。

（二）硅穿孔（TSV）手艺

TSV是3D封装中的要害手艺之一
。它是穿过硅衬底的一种结构，用于实现笔直偏向上差别芯片之间的信号毗连
。制作TSV需要准确的光刻、蚀刻等工艺
。例如在HBM与下面的Die毗连中，通过TSV买通硅衬底，使得信号能够在z偏向传输
。在制作TSV时，要控制好其深宽比、孔径巨细等参数，以确保信号传输的质量和可靠性
。

（三）微凸块（Microbump）毗连

微凸块用于毗连笔直堆叠的芯片
。在芯片外貌制作细小的凸块，通过这些凸块实现上下层芯片之间的电气毗连
。在堆叠历程中，要包管微凸块与对应的毗连点准确瞄准，这需要高精度的芯片贴装装备和工艺
。例如在3D封装结构中，HBM的Die和下面的Die就是通过微凸块一直往上堆叠多层的
。

（四）再漫衍层（RDL）

RDL用于在水平偏向（xy偏向）上调解信号的布线
。由于芯片内部差别功效？橹涞募渚啵≒itch）较小，需要通过RDL将信号举行拉通，以实现芯片之间的通讯
。在设计RDL时，要思量布线的长度、宽度、间距等因素，以知足信号传输的高速和低延迟要求
。例如在高速io、GPU、CPU或者SoC的Die之间的连通就需要RDL来举行信号的调解
。

（五）封装基板与硅载板（Interposer）

最后将堆叠好的芯片集成到封装基板上，在这个历程中，可能会用到硅载板（Interposer）
。硅载板自己也是一颗芯片，只是不含有晶体管
。它可以提供更好的信号传输和电源分派性能，同时也有助于提高整个封装结构的机械稳固性
。例如在3D封装结构中，下面的Interposer硅载板起到了整合所有芯片并与封装基板毗连的作用
。

五、3D功效封装手艺的案例剖析

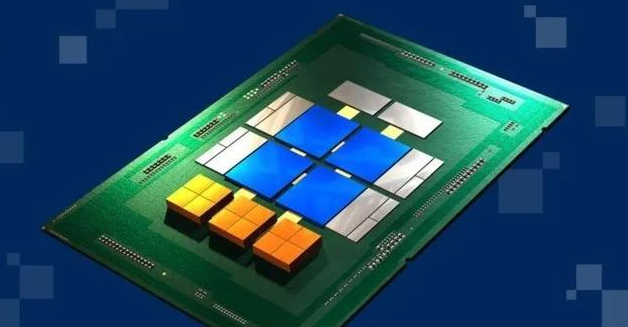

（一）AMD的霄龙（EPYC）处置惩罚器系列

AMD的霄龙处置惩罚器系列是3D封装手艺应用的典范案例
。

• 在这个系列中，AMD通过Chiplet手艺和先进封装手艺实现了性能的质的奔腾
  。霄龙处置惩罚器集成了差别工艺的芯片，如io Die接纳成熟的14nm工艺，CPU Die接纳最新的7nm工艺
  。这种集成方法提高了芯片的良率，并且在本钱控制上有一定优势
  。

• 第三代霄龙产品更是集成了3D V - cache手艺，在每个CPU Die上都集成了特另外Level 3的缓存（Cache），整体缓存容量凌驾700 MB
  。这一行动显著提升了处置惩罚器的性能，在数据中心等对性能要求极高的应用场景中体现精彩
  。新思科技在与AMD的相助中，接纳AMD最新的处置惩罚器举行测试，VCS验证效率实现了66%以上的性能提升
  。并且据客户反响，接纳AMD最新3D IC封装的芯片，打游戏的体验也有质的奔腾
  。

（二）英特尔的Ponte Vecchio芯片

英特尔的Ponte Vecchio芯片也是3D封装手艺的一个乐陋习范
。

• 该芯片通过5种差别的工艺将凌驾1000亿个晶体管、47颗小芯片集成到一颗大芯片上
  。这种高度集成的方法展示了3D封装手艺在集成众多小芯片方面的强盛能力
  。通过将差别功效、差别工艺制造的小芯片集成在一起，实现了重大的功效，知足了高性能盘算等应用的需求
  。

六、3D功效封装手艺的生长趋势

（一）更高的集成度

随着手艺的一直生长，3D封装手艺将朝着更高的集成度偏向生长
。未来有望在一个封装体内集成更大都目、更多种类的小芯片
。例如在人工智能领域，可能会将更多的AI盘算焦点、差别类型的存储芯片（如高速缓存、大容量内存等）以及专门用于数据预处置惩罚的芯片集成在一起，从而实现更强盛的人工智能盘算能力
。这将进一步推动芯片在有限空间内实现更多功效，知足种种重大应用场景（如自动驾驶汽车、超等盘算机等）对芯片性能和功效的高要求
。

（二）刷新散热手艺

针对3D封装散热难题的问题，散热手艺将一直刷新
。一方面，新的散热质料可能会被研发和应用，这些质料具有更高的热导率，能够更有用地将芯片爆发的热量传导出去
。例如，一些新型的石墨烯基散热质料或者高导热陶瓷质料可能会被应用于3D封装芯片的散热
。另一方面，散热结构也会一直优化
。例如，设计更高效的散热通道，接纳微流道冷却手艺，通过在芯片内部或封装结构中构建细小的冷却液流动通道，将热量快速带走；或者接纳3D散热结构，如立体的散热鳍片等，增添散热面积，提高散热效率
。

（三）提升设计与制造手艺

为了应对3D封装手艺设计和制造的重大性，相关的设计与制造手艺将一直提升
。

• 在设计方面，会有更先进的电子设计自动化（EDA）工具泛起
  。这些工具能够更好地对3D封装结构举行建模、仿真和优化，资助工程师在设计阶段就准确展望信号完整性、电源完整性、热漫衍等问题，并举行合理的结构和布线
  。例如，能够更准确地模拟差别层芯片之间的信号传输特征，优化信号路径，镌汰信号滋扰
  。

• 在制造方面，光刻、蚀刻、芯片堆叠等工艺手艺将一直提高精度和可靠性
  。例如，光刻手艺可能会朝着更高区分率、更小线宽的偏向生长，从而能够制造出更小尺寸、更高密度的TSV和微凸块等结构
  。同时，芯片堆叠工艺也会越发准确和稳固，提高3D封装的制品率
  。

（四）与其他手艺的融合

3D封装手艺将与其他先进手艺举行融合生长
。

• 与Chiplet手艺的融合将越发深入
  。Chiplet手艺为3D封装提供了更多可选择的小芯片单位，3D封装则为Chiplet提供了一种高效的集成方法
  。两者相辅相成，未来将配合推动芯片架构的立异和生长
  。例如，通过标准化的Chiplet接口和3D封装手艺，可以更利便地实现差别泉源的Chiplet集成，加速芯片的定制化和多样化生长
  。

• 与新兴的盘算手艺（如量子盘算、神经形态盘算等）连系
  。在量子盘算领域，3D封装手艺可能用于集成量子比特（qubit）及其控制电路，提高量子芯片的集成度和性能；在神经形态盘算中，3D封装有助于将模拟神经元和突触的电路与数字处置惩罚电路集成在一起，构建更高效的神经形态盘算芯片
  。
