多层电路板封装概述

多层电路板封装是一个重大且要害的历程，在电子装备制造中起着主要作用。它涉及到多个办法和多种手艺的综合运用，以确保电路板能够正常事情并知足种种性能要求。

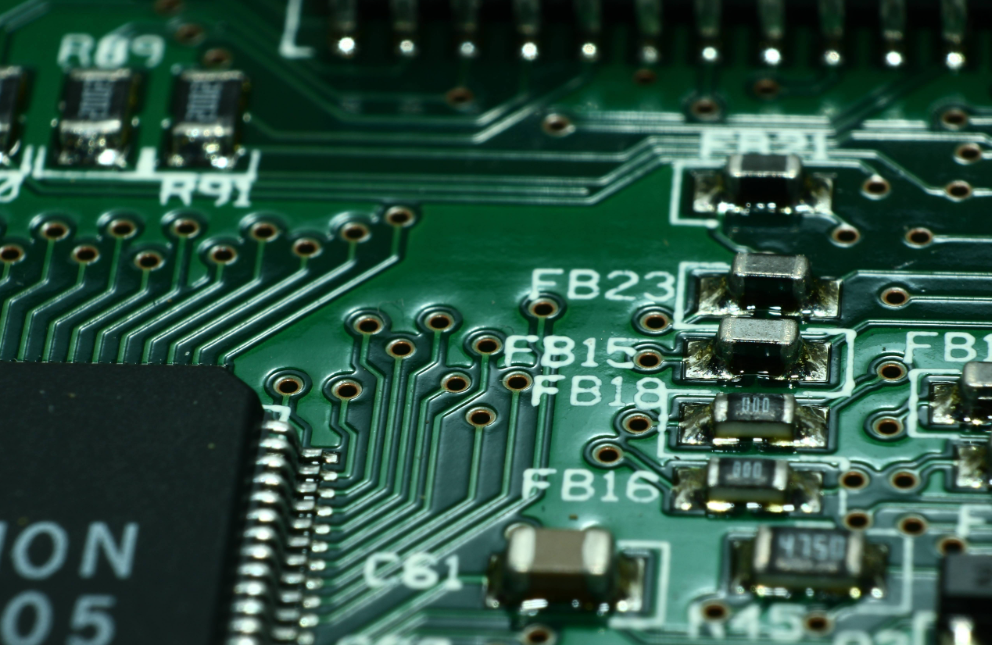

一、多层电路板封装流程先容

多层电路板封装主要是将一级封装的元器件组装到印刷电路板（PCB）上，包括板上封装单位和器件的互连，同时要思量阻抗的控制、连线的细腻水平和低介电常数质料的应用等方面。在这个历程中，从最初的质料准备到最后的制品测试，每一个环节都细密相连，任何一个环节泛起问题都可能影响到整个多层电路板的性能和质量。

（一）质料准备

1. 基材选择

• 在多层PCB的制造历程中，基材的选择是基础且至关主要的一步；牟坏枰弑赣帕嫉牡缙阅，还需思量到机械强度、热稳固性和加工难度。常用的基材包括FR - 4（一种具有优良绝缘性能和机械强度的玻璃纤维增强环氧树脂），适用于一样平常的电子装备。关于更高频率的应用，会使用PTFE（聚四氟乙烯），它在高频情形下具有更好的电气性能。在一些特殊的高频应用，例如某些高端通讯装备或者雷达系统中，可能还会用到陶瓷或其它特殊质料，这些质料能够知足在特殊频段下对信号传输的严酷要求。

• 除了基材，还需要准备铜箔、预浸料（半固化片）、化学试剂等。铜箔是电路板上导电线路的主要质料泉源，预浸料（半固化片）在层压阶段用来粘合差别层，对电路板的电气性能和结构完整性至关主要；约猎蛴糜诘缏钒逯圃炖讨械氖纯獭⑾村裙ひ栈方。

2. 多层电路板结构质料

• 多层电路板在电路板结构中有多个铜层，因此需要特殊的基材来制造。建设多层电路板需要使用半固化片（PP）和相对较薄的覆铜层压板（Core芯板）举行组合压合固化后形成最终的厚度。这种结构使得多层电路板能够在有限的空间内实现更多的电路毗连和功效集成。

（二）设计阶段

1. 层数确定

• 凭证电路的庞洪水平、信号传输要求、元件数目等因素确定多层电路板的层数。例如，关于简朴的低频电路，双层板可能就足够知足需求；但关于重大的高速数字电路或者含有多种功效？榈牡缏，可能就需要四层、六层甚至更多层数的电路板。例如在智能手机主板中，由于集成了处置惩罚器、内存、通讯？榈戎诙喙πг，通常接纳六层或八层的多层电路板，以知足信号完整性、电源分派和空间限制等多方面的要求。

2. 层叠结构设计

• 层叠结构设计要遵从一定的规则，如每个走线层都必需有一个相近的参考层（电源或地层），相近的主电源层和地层要坚持最小间距，以提供较大的耦合电容。以四层板为例，常见的层叠结构有SIG - GND(PWR)-PWR(GND)-SIG或者GND - SIG(PWR)-SIG(PWR)-GND。关于第一种计划，通常应用于板上芯片较多的情形，可获得较好的SI（信号完整性）性能；第二种计划通常应用于板上芯片密度足够低和芯片周围有足够面积（安排所要求的电源覆铜层）的场合，从EMI（电磁滋扰）控制的角度看是较好的4层PCB结构。

• 在设计层叠结构时，还需要思量信号的类型和走向。关于高速信号，要只管使其在相邻的参考层之间传输，以镌汰信号反射和串扰。例如时钟信号这种周期性的高速信号，要特殊注重其布线和层叠结构中的位置安排，以确保信号的稳固传输。

3. 结构布线

• 结构方面，要凭证元件的功效、巨细、发热量等因素合理安排元件在电路板上的位置。例如，发热量大的元件（如功率放大器）要远离对温度敏感的元件（如某些细密的传感器），并且要思量散热通道的设计。关于集成电路芯片，要凭证其引脚功效举行合理结构，利便后续的布线毗连。

• 布线时，要遵照一定的规则以包管信号完整性。关于高速信号，要控制布线的长度、宽度和弯曲水平。例如，差分信号对的布线要包管等长、等间距，以镌汰信号的误差。同时，要阻止在布线历程中泛起锐角，由于锐角会导致信号反射增添。关于电源线和地线，要只管加宽，以降低线路的电阻，提高电源的稳固性。

（三）制造历程

1. 内层图形制作

• 首先对芯板举行内层图形制作。这一历程包括对芯板举行洗濯、光刻、蚀刻等办法。洗濯是为了去除芯板外貌的杂质和油污，包管后续工艺的优异附着力。光刻是将设计好的电路图形通过光刻胶转移到芯板上，光刻胶在曝光和显影后会形成与电路图形对应的图案。蚀刻则是使用化学试剂将没有被光刻胶；さ耐コ，从而形成内层的电路图形。

2. 层压

• 将制作好内层图形的芯板和半固化片凭证设计好的层叠结构举行叠放。然后通过热压的方法使半固化片固化，将各层细密地粘合在一起。在层压历程中，需要控制好温度、压力和时间等参数。若是温度过高，可能会导致树脂太过流动，造成内层图形移位或者板翘等问题；若是压力缺乏，则可能会泛起层间连系不牢靠的情形。例如，在层压四层板时，凭证差别的芯板和半固化片质料，可能需要将温度控制在170 - 190℃，压力在200 - 400psi，层压时间在60 - 120分钟之间。

3. 钻孔

• 层压完成后，需要举行钻孔操作，以制作过孔。过孔用于毗连差别的层，实现信号和电源的传输。钻孔的精度关于多层电路板的性能至关主要。随着电子装备的小型化和重大化，对钻孔的要求也越来越高，现在常用的钻孔手艺包括机械钻孔和激光钻孔；底昕资视糜诮洗笾本兜墓，而激光钻孔能够实现更小直径的过孔，并且具有更高的精度和更快的速率。例如在一些高端智能手机的多层电路板制造中，为了知足高密度布线的需求，会接纳激光钻孔手艺来制作直径在0.1 - 0.3mm的过孔。

4. 外层图形制作

• 钻孔完成后，对外层举行图形制作，这一历程与内层图形制作类似，包括洗濯、光刻、蚀刻等办法，从而在外层形成电路图形和焊盘等结构。

5. 外貌处置惩罚

• 外貌处置惩罚主要是为了提高电路板的可焊性和抗氧化性。常见的外貌处置惩罚要领有热风整平、化学镀镍/浸金、有机可焊性；ぜ粒∣SP）等。热风整平是将电路板浸入熔融的锡铅合金中，使电路板外貌的铜箔被锡铅合金笼罩，这种要领本钱较低，但平整度较差；Ф颇/浸金是先在电路板外貌镀上一层镍，然后再浸入金溶液中形成一层金层，这种要领具有优异的可焊性和抗氧化性，但本钱较高。OSP则是在电路板外貌形成一层有机；つ，这种要领本钱适中，可焊性也较好，在许多中高端电子产品中获得普遍应用。

（四）封装与装配

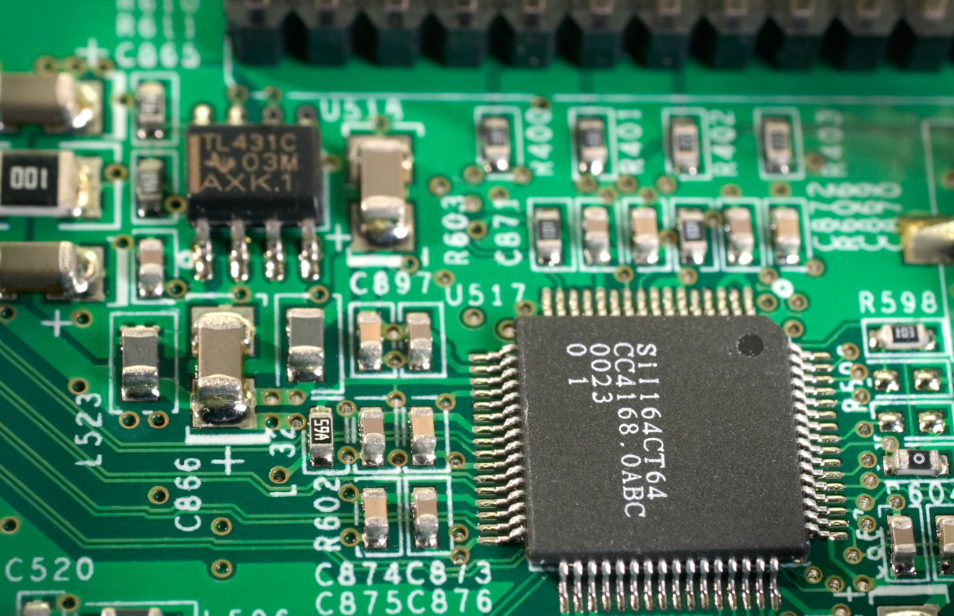

1. 元器件贴装

• 这一阶段接纳外貌贴装手艺（SMT）或者通孔插装手艺（THT）将元器件装置到多层电路板上。SMT是现在最常用的手艺，它具有生产效率高、体积小、适合自动化生产等优点。在SMT贴装历程中，通过贴片机将元器件准确地贴装到电路板上的指定位置。关于一些小型的无源元件（如电阻、电容等），贴片机可以实现高速、高精度的贴装。而关于较大的集成电路芯片或者特殊的元器件（如毗连器等），可能需要接纳手工贴装或者特殊的贴装装备。THT则主要用于一些对机械强度要求较高或者功率较大的元器件的装置，例如大型的电解电容或者功率晶体管。

2. 焊接

• 贴装完成后，举行焊接操作将元器件牢靠在电路板上。焊接要领包括波峰焊和回流焊。波峰焊主要用于THT元器件的焊接，它是将电路板通过熔化的焊锡波峰，使元器件引脚与电路板上的焊盘焊接在一起；亓骱冈蚴视糜赟MT元器件的焊接，它是通过加热使预先涂覆在焊盘上的焊锡膏熔化，从而实现元器件与焊盘的焊接。在焊接历程中，要控制好焊接温度、时间和焊锡量等参数，以确保焊接质量。若是焊接温度过高或者时间过长，可能会导致元器件损坏或者焊点泛起虚焊、短路等问题。

3. 测试与磨练

• 焊接完成后，需要对多层电路板举行测试和磨练。测试内容包括电气性能测试（如开路、短路测试，信号完整性测试等）、功效测试（验证电路板是否能够实现预期的功效）等。电气性能测试可以使用专门的测试仪器（如万用表、示波器等）来检测电路中的电阻、电容、电感等参数是否切合设计要求，以及信号的传输是否正常。功效测试则需要凭证电路板的详细功效，通过输入响应的信号来检测输出是否准确。磨练方面，要检查电路板的外观是否有缺陷（如焊点是否饱满、元器件是否装置准确等），同时要检查电路板的尺寸是否切合设计要求。

•


二、多层电路板封装办法详解

（一）质料准备与处置惩罚

1. 基材采购与磨练

• 在多层电路板制造中，首先要凭证设计要求采购合适的基材。关于一样平常的工业控制电路板，可能会选择FR - 4基材，由于其性价比高且能知足大大都通例电气性能需求。在采购时，要对基材的厚度、介电常数、铜箔厚度等参数举行严酷磨练。例如，厚度误差过大可能会影响层压后的电路板整体厚度，从而影响后续的装置和使用。关于介电常数，若是与设计值误差较大，可能会导致信号传输速率和阻抗不匹配等问题。铜箔厚度则直接关系到电路板的导电能力和承载电流的能力，一样平常会使用厚度为1oz（盎司）或2oz的铜箔，在一些高功率应用中可能会选择更厚的铜箔。

• 同时，要对基材的外貌质量举行检查，确保没有划痕、凹坑等缺陷，由于这些缺陷可能会影响内层图形的制作质量。例如，若是基材外貌有划痕，在光刻和蚀刻历程中可能会导致光刻胶附着不匀称，从而使蚀刻后的电路图形泛起缺陷。

2. 铜箔准备

• 铜箔在使用前需要举行切割和预处置惩罚。切割要凭证电路板的尺寸要求举行准确切割，确保铜箔的尺寸与芯板相匹配。预处置惩罚包括洗濯和外貌粗化处置惩罚。洗濯是为了去除铜箔外貌的油污和杂质，一样平常接纳化学洗濯的要领，使用的化学试剂如氢氧化钠溶液、酸性洗濯剂等。外貌粗化处置惩罚是为了提高铜箔与半固化片之间的结协力，通常接纳微蚀刻的要领，将铜箔外貌蚀刻出一定的微观粗糙度。

3. 半固化片处置惩罚

• 半固化片在使用前要举行干燥处置惩罚，以去除其中的水分和挥发物。若是半固化片中的水分含量过高，在层压历程中可能会爆发气泡，影响层间的连系质量。一样平常会将半固化片在真空情形下举行干燥处置惩罚，干燥温度和时间凭证半固化片的型号和厂家要求而定，例如，有些半固化片可能需要在120℃下干燥2 - 4小时。干燥后的半固化片要妥善生涯，阻止再次受潮。

（二）内层图形制作

1. 芯板洗濯

• 芯板在举行内层图形制作之前，需要举行彻底的洗濯。洗濯的目的是去除芯板外貌的油污、灰尘和氧化物等杂质。一样平常接纳化学洗濯和物理洗濯相连系的要领；村褂玫氖约劣屑钚韵村梁退嵝韵村，碱性洗濯剂可以去除油污和有机杂质，酸性洗濯剂可以去除氧化物。物理洗濯则包括超声波洗濯，使用超声波的振行动用使杂质从芯板外貌脱离。例如，在使用氢氧化钠碱性洗濯剂洗濯后，再使用稀盐酸酸性洗濯剂举行洗濯，然后举行超声波洗濯，这样可以确保芯板外貌的清洁度。

2. 光刻胶涂覆

• 洗濯后的芯板要举行光刻胶涂覆。光刻胶的涂覆要领有旋涂法、喷涂法等。旋涂法是将光刻胶滴在芯板外貌，然后通过高速旋转使光刻胶匀称地涂覆在芯板外貌。喷涂规则是通过喷枪将光刻胶喷涂在芯板外貌。在涂覆历程中，要控制好光刻胶的厚度，光刻胶的厚度会影响到后续光刻的区分率和精度。一样平常来说，关于细腻线路的制作，需要较薄的光刻胶层，而关于一些较大线路的制作，可以使用稍厚一点的光刻胶层。

3. 曝光与显影

• 涂覆光刻胶后的芯板要举行曝光操作。曝光是将设计好的电路图形通过掩膜版投射到光刻胶上，使光刻胶爆发光化学反应。曝光的能量和时间要凭证光刻胶的型号和掩膜版的透光性等因素举行调解。曝光缺乏会导致光刻胶未完全反应，使得电路图形转移不完全；曝光太过则可能会使光刻胶太过反应，影响电路图形的精度。曝光后举行显影操作，显影是将未曝光部分的光刻胶去除，从而在光刻胶上形成与电路图形对应的图案。显影液的浓度和显影时间也要严酷控制，不然可能会导致光刻胶图案的变形或者残留。

4. 蚀刻与光刻胶去除

• 显影后的芯板要举行蚀刻操作。蚀刻是使用化学试剂将没有被光刻胶；さ耐コ，从而形成内层的电路图形。常用的蚀刻剂有氯化铜蚀刻液、氯化铁蚀刻液等。在蚀刻历程中，要控制好蚀刻液的浓度、温度和蚀刻时间等参数，以确保蚀刻的精度和速率。蚀刻完成后，要去除光刻胶，一样平常接纳有机溶剂（如丙酮等）举行洗濯，将光刻胶完全去除，获得清洁的内层电路图形。

（三）层压

1. 叠层准备

• 在层压之前，要凭证设计好的层叠结构将制作好内层图形的芯板、半固化片等质料举行叠放。在叠放历程中，要注重各层的偏向温顺序，确保与设计要求一致。例如，关于有电源层和地层要求的层叠结构，要准确安排电源层和地层的芯板和半固化片。同时，要阻止在叠放历程中引入杂质，如毛发、灰尘等，由于这些杂质可能会在层压后造成层间短路或者其他电气性能问题。

2. 层压参数设置

• 层压历程中的参数设置很是要害。温度、压力和时间是三个主要的参数。差别的质料组合和电路板厚度要求会有差别的最佳参数设置。例如，关于由FR - 4芯板和特定半固化片组成的四层电路板，层压温度可能设置在180℃左右，压力在300psi左右，层压时间为90分钟左右。若是温度过高，可能会导致半固化片中的树脂太过流动，造成内层图形移位或者层间短路；若是压力缺乏，可能会使层间连系不细密，影响电路板的机械强度和电气性能；若是层压时间过短，则可能会导致半固化片固化不完全。

3. 层压历程操作

• 将叠放好的质料放入层压机中举行层压操作。在层压历程中，层压神秘坚持稳固的温度、压力和时间控制。同时，要注重层压机的加热和加压方法，确保各层质料能够匀称受热和受压。例如，有些层压机接纳上下加热板同时加热的方法，这样可以使层间温度漫衍越发匀称。在层压历程中，还要对层压历程举行监控，例如通过压力传感器和温度传感器来监测压力和温度的转变，确保层压历程切合设定的参数要求。

（四）钻孔

1. 钻孔设计与编程

• 在举行钻孔操作之前，要凭证电路设计的要求举行钻孔设计。确定过孔的位置、直径和数目等参数。然后凭证钻孔装备的类型（如机械钻床或激光钻孔机）举行编程，设置钻孔的路径、速率和深度等参数。关于高密度多层电路板，钻孔的设计和编程要越发细腻，以确保在有限的空间内能够准确地钻出所需的过孔。例如，在一些手机主板的多层电路板中，过孔的直径可能只有0.1 - 0.3mm，并且数目众多，需要准确的钻孔编程来阻止过孔之间的干预。

2. 钻孔操作与质量控制

• 凭证编程设置举行钻孔操作。在钻孔历程中，要控制好钻孔的速率和进给量，以确保钻孔的质量。关于机械钻孔，钻孔速度过快可能会导致钻头磨损加剧，钻孔精度下降，甚至可能会造成钻头折断；进给量过大则可能会使孔壁粗糙，影响过孔的电气性能。关于激光钻孔，要控制好激光的功率和脉冲频率等参数。同时，在钻孔历程中要举行质量控制，例如通过显微镜检查钻出的过孔是否切合设计要求，如孔的直径、笔直度等。若是发明过孔保存缺陷，如孔径误差过大或者孔壁不平滑等问题，要实时调解钻孔参数或者替换钻头。

（五）外层图形制作

1. 外层洗濯与预处置惩罚

• 钻孔完成后，对外层举行洗濯和预处置惩罚。洗濯是为了去除钻孔历程中爆发的碎屑和油污等杂质。预处置惩罚包括对孔壁举行金属化处置惩罚，以提高孔壁的导电性？妆诮鹗艋χ贸头５囊煊谢
