COB邦定工艺：从基础到优化的周全剖析

一、COB邦定工艺流程概述

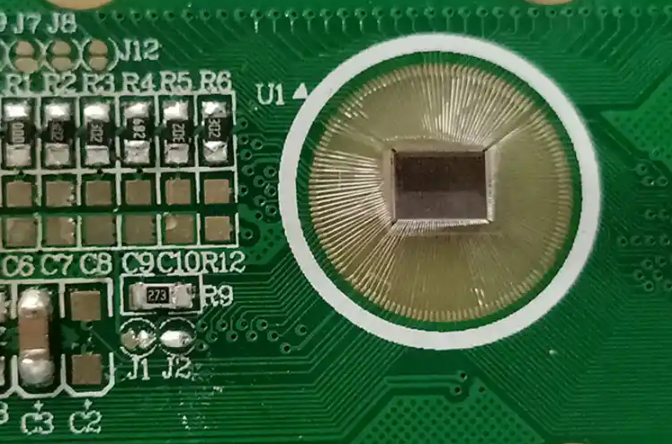

COB（Chip On Board）邦定工艺是一种将裸芯片直接牢靠于印刷线路板（PCB）上的封装手艺，通过一系列工序实现芯片与线路板电极之间的电气与机械毗连。这种工艺区别于古板的插针、焊脚或外貌贴装手艺，具有小尺寸、高可靠性和优异电性能等特点，普遍应用于电子元器件封装领域，如游戏机、石英钟、手表等种种电子产品中 。

COB邦定工艺涉及多个环节，包括对PCB板的预处置惩罚、芯片的粘贴与牢靠、引线键合以及后续的检测和封装
；さ。整个工艺流程需要严酷控制各个环节的参数和操作规范，以确保最终产品的质量和性能。例如，在芯片粘贴历程中，要包管芯片与PCB板之间的准确对位清静整贴合
；在引线键适时，要确保焊接质量和电气毗连的稳固性。

二、COB邦定工艺的主要办法

（一）PCB板清洁

这是COB邦定工艺的第一步，也是很是要害的一步。由于PCB板在生产、运输或贮存历程中可能会沾染焊锡残渣、灰尘污渍、油污或形成氧化层等不洁物质，这些都会影响后续邦定工序的质量。若是不举行清洁处置惩罚，在固晶和焊线等工序中容易导致不良产品的增多甚至报废 。 清洁的要领包括使用橡皮擦试邦定定位或测试针位，然后用毛刷刷清洁或用气枪吹净。关于防静电要求严酷的产品，还需要使用离子吹尘机举行清洁。清洁的目的就是要把PCB板邦线焊盘上的灰尘和油污等扫除清洁，从而提高邦定的品质。

（二）滴粘接胶

滴粘接胶的目的是为了避免产品在转达和邦线历程中芯片（DIE）脱落。在COB工序中，通常接纳针式转移和压力注射法两种方法举行滴胶 。

• 针式转移法：用针从容器里取一小滴粘剂点涂在PCB上，这是一种很是迅速的点胶要领。

• 压力注射法：将胶装入注射器内，施加一定的气压将胶挤出来，胶点的巨细由注射器喷口口径的巨细、加压时间和压力巨细决议，并且与胶水的粘度有关。此工艺一样平常用在滴粘机或DIE BOND自动装备上。 胶滴的尺寸与高度取决于芯片（DIE）的类型、尺寸、与PAD位的距离、重量而定。尺寸和重量大的芯片胶滴量大一些，但也不宜过大，要以包管足够的粘度为准，同时粘接胶不可污染邦线焊盘。

（三）芯片粘贴（固晶）

芯片粘贴也叫DIE BOND，在这个办法中，要求真空吸笔（吸咀）材质硬度要。ㄒ灿行┕窘幽擅耷┱程，吸咀直径视芯片巨细而定，咀尖必需平整以免刮伤DIE外貌。在粘贴时须检查DIE与PCB型号、粘贴偏向是否准确，DIE贴到PCB必需做到“平稳正”。其中，“平”就是指DIE与PCB平行贴紧无虚位
；⊙∪”是指DIE与PCB在整个流程中不易脱落
；“正”是指DIE与PCB预留位正贴，不可偏扭，并且一定要注重芯片（DIE）偏向不得有贴反向的征象 。

（四）邦线（引线键合）

邦线（引线键合）是将晶片（LED晶
；騃C芯片）与PCB板上对应的焊盘通过铝丝或金丝举行桥接，即COB的内引线焊接。邦定依BONDING图所定位置把各邦线的两个焊点毗连起来，使其抵达电气与机械毗连。邦定的PCB做邦定拉力测试时要求其拉力切合公司所订标准（例如，参考1.0线大于或即是3.5G，1.25线大于或即是4.5G），铝线焊点形状为椭圆形，金线焊点形状为球形。在邦线历程中，操作职员应用显微镜视察邦线历程，看有无断线、卷线、偏位、冷热焊、起铝等不良征象，若有则连忙通知治理工或手艺职员。在正式生产之前一定得有专人首检，检查其有无邦错、少邦、漏邦拉力等征象，并且每隔2个小时应有专人核查其准确性 。

（五）测试

在邦定历程中可能会泛起一些如断线、卷线、假焊等不良征象而导致芯片故障，以是芯片级封装都要举行性能检测。凭证检测方法可分非接触式检测（检查）和接触式检测（测试）两大类。非接触式检测已从人工目测生长到自动光学图象剖析（AOI）、X射剖析，从外观电路图形检查生长到内层焊点质量检查，并从单独的检查向质量监控和缺陷修补相连系的偏向生长 。

（六）封黑胶加热固化

这一工序主要是对测试OK之PCB板举行点黑胶。在点胶时要注重黑胶应完全盖住PCB太阳圈及邦定芯片铝线，不可有露丝征象，黑胶也不可封出太阳圈以外及别的地方有黑胶，若有漏胶应用布条即时擦拭掉。在整个滴胶历程中针咀或毛签都不可遇到DIE及邦定好的线。烘干后的黑胶外貌不得有气孔，及黑胶未固化征象。黑胶高度不凌驾1.8MM为宜，特殊要求的应小于1.5MM，点胶时预热板温度及烘干温度都应严酷控制（例如，以振其BE - 08黑胶FR4PCB板为例：预热温度120±15度，时间为1.5 - 3.0分钟
；烘干温度为140±15度，时间为40 - 60分钟）。封胶要领通常也接纳针式转移法和压力注射法，有些公司也用滴胶机，但其本钱较高效率低下，通常都接纳棉签和针筒滴胶，但对操作职员要有熟练的操作能力及严酷的工艺要求，由于若是碰坏芯片再返修就会很是难题，以是此工序治理职员和工程职员必需严酷管控 。

（七）最终测试与入库

经由前面的工序后，再次举行测试，确保产品完全切合质量要求。测试及格的产品即可入库，准备投入市场或用于后续的组装工序。

三、COB邦定工艺的要害手艺点

（一）芯片与PCB的准确对位

在芯片粘贴（固晶）历程中，芯片与PCB的准确对位至关主要。这不但要求芯片的型号与PCB板相匹配，还需要在粘贴时确保芯片在PCB板上的位置准确无误。哪怕是细小的误差，都可能导致后续引线键适时焊点错位，影响电气毗连的稳固性，甚至可能使整个芯片无法正常事情。例如，在一些高密度引脚的芯片封装中，若是芯片的某个引脚没有准确瞄准PCB板上对应的焊盘，在举行邦线操作时就无法形成有用的电气毗连，从而造成产品故障 。

（二）引线键合的质量控制

1. 焊接强度 邦线（引线键合）的焊接强度直接关系到产品的可靠性。在邦定历程中，要确保邦线与芯片和PCB板上的焊点毗连牢靠，知足划定的拉力标准。如1.0线的拉力要大于或即是3.5G，1.25线的拉力要大于或即是4.5G。若是焊接强度缺乏，在产品的使用历程中，可能会由于受到外力、温度转变等因素的影响而导致邦线断裂，从而使芯片失去电气毗连 。

2. 焊点形状与质量 铝线焊点形状为椭圆形，金线焊点形状为球形，焊点的尺寸也有严酷的要求。例如，线尾要大于或即是0.3倍线径小于或即是1.5倍线径，焊点的长度大于或即是1.5倍线径小于或即是5.0倍线径，焊点的宽度大于或即是1.2倍线径小于或即是3.0倍线径。不良的焊点形状，如形状不规则、尺寸不切合要求等，可能会导致电气性能不稳固，泛起虚焊、短路等问题。

3. 焊接历程中的工艺控制 在邦线历程中，要控制好焊接参数，如超声功率、焊接时间、压力等。这些参数的不当设置可能会引起焊接缺陷，如冷热焊、起铝等征象。例如，超声功率过高可能会损伤芯片或邦线，功率过低则可能导致焊接不牢靠
   ；焊接时间过长可能会使焊点过大或爆发多余的金属群集，时间过短则可能造成焊接不良。操作职员需要通过显微镜亲近视察邦线历程，实时发明并解决这些问题。

（三）粘接胶的使用

1. 胶量控制 粘接胶的胶量需要准确控制。胶量过少可能无法有用地避免芯片在转达和邦线历程中脱落
   ；胶量过多则可能会污染邦线焊盘，影响邦线的电气毗连。胶滴的尺寸与高度取决于芯片（DIE）的类型、尺寸、与PAD位的距离、重量而定，差别的产品需要凭证现真相形确定合适的胶量 。

2. 胶水特征匹配 选择的粘接胶需要具备合适的特征，如优异的粘接性、机械强度、抗剥离力以及抗热攻击特征等。差别的应用场景可能需要差别类型的胶水，例如，有些产品可能需要在高温情形下事情，这就要求粘接胶具有优异的耐高温性能
   ；有些产品可能会受到较大的外力攻击，那么胶水的抗剥离力和机械强度就显得尤为主要。

（四）封胶工艺的要求

1. 黑胶笼罩完整性 封黑胶时，黑胶应完全盖住PCB太阳圈及邦定芯片铝线，不可有露丝征象，也不可封出太阳圈以外及别的地方有黑胶。若是黑胶笼罩不完整，可能会使芯片或邦线袒露在外界情形中，受到灰尘、湿气等因素的影响，从而降低产品的可靠性和使用寿命。

2. 黑胶固化质量 烘干后的黑胶外貌不得有气孔，且黑胶要完全固化。黑胶固化历程中的温度和时间控制很是要害，若是温度过高或时间过长，可能会导致黑胶爆发气孔或太过固化，使黑胶变脆
   ；温度过低或时间过短则可能导致黑胶未完全固化，影响其
   ；ば阅。同时，黑胶的高度也需要控制在一定规模内，一样平常不凌驾1.8MM为宜，特殊要求的应小于1.5MM。

四、COB邦定工艺流程实例剖析

（一）以某LED照明产品的COB邦定为例

1. 扩晶 首先，接纳扩张机将厂商提供的整张LED晶片薄膜匀称扩张，使附着在薄膜外貌细密排列的LED晶粒拉开，便于刺晶。这一办法就像是为后续的芯片操作做准备事情，将细密排列的晶粒变得易于操作，就像把一团细密的珠子散开一样，利便每个珠子（晶粒）的单独处置惩罚 。

2. 点银浆（适用于LED芯片邦定） 关于LED芯片邦定，接纳点胶机将适量的银浆点在PCB印刷线路板上。银浆在这里起到毗连芯片和PCB板的作用，类似于一种导电的胶水，能够确保芯片与PCB板之间的电气毗连。

3. 刺晶 将备好银浆的扩晶环放入刺晶架中，由操作员在显微镜下将LED晶片用刺晶笔刺在PCB印刷线路板上。这一步需要操作员很是小心和精准，由于是在显微镜下操作，类似于举行微观的外科手术，任何一点失误都可能影响芯片与PCB板的毗连效果。

4. 银浆固化 将刺好晶的PCB印刷线路板放入热循环烘箱中恒温静置一段时间，待银浆固化后取出。但要注重不可久置，不然LED芯片镀层会烤黄（即氧化），给邦定造成难题。这一步就像是把刚刚搭建好的毗连结构举行加固，确保其稳固性，但又要注重火候，阻止太过加热导致芯片受损。

5. 后续通用工序 在完成上述针对LED芯片邦定的特殊办法后，接下来的工序就和一样平常的COB邦定工艺相同，包括清洁PCB（若是之前的工序中有污染危害的话）、滴粘接胶、芯片粘贴（固晶）、邦线（引线键合）、测试、封黑胶加热固化、最终测试与入库等办法。在整个历程中，每个环节都严酷凭证工艺要求举行操作，例如邦线历程中对拉力的测试、封黑胶时对黑胶笼罩和固化的控制等，以确保最终生产出的LED照明产品的质量和性能。

（二）某电子产品中的IC芯片COB邦定

1. PCB板预处置惩罚 由于IC芯片的邦定同样对PCB板的清洁度有很高要求，以是首先举行PCB板的清洁，去除油污、氧化层等杂质。然后凭证芯片的粘贴要求，可能会举行滴粘接胶的操作。

2. 芯片粘贴 使用真空吸笔将IC芯片准确地粘贴到PCB板上，包管芯片与PCB板之间的“平稳正”。在这个历程中，要特殊注重芯片的偏向不可贴反，并且吸笔的材质硬度要小，咀尖平整，以免刮伤芯片外貌。

3. 邦线操作 接纳铝丝焊线机将IC芯片与PCB板上对应的焊盘铝丝举行桥接。在邦定历程中，严酷控制焊接参数，确保邦线的拉力切合标准，焊点形状和尺寸准确，同时通过显微镜视察是否有焊接不良征象。

4. 检测与封装 举行测试以检查芯片是否正常事情，关于缺乏格的产品举行返修。然后对及格的产品举行封黑胶加热固化，
   ；ば酒桶钕。最后再次举行测试，确保产品完全及格后入库。

五、COB邦定工艺的优化要领

（一）装备优化

1. 自动化装备的引入 在COB邦定工艺中，引入自动化装备可以提高生产效率和产品质量。例如，自动化的点胶性能够更准确地控制胶量，阻止人工操作时胶量不匀称的问题
   ；自动化的邦线装备可以更稳固地控制焊接参数，提高邦线的质量和一致性。自动化装备还可以镌汰人为因素对生产历程的影响，降低操作职员的劳动强度。

2. 装备的升级与维护 按期对邦定装备举行升级，以提高装备的性能和功效。例如，邦线机的超声功率控制？榭梢跃傩猩，使其能够更准确地调解超声功率，顺应差别的邦线需求。同时，增强装备的维护保养，按期清洁、检查装备的要害部件，实时替换磨损的零件，确保装备的正常运行。例如，对邦线机的焊讨论举行按期清洁和检查，避免因焊讨论脏污或磨损而导致的焊接不良问题。

（二）工艺参数优化

1. 实验设计与数据剖析 通过实验设计（DOE）要领，系统地研究差别工艺参数对邦定质量的影响。例如，研究邦线历程中的超声功率、焊接时间、压力等参数的差别组合对焊接质量的影响。然后对实验效果举行数据剖析，确定最优的工艺参数组合。例如，通过数据剖析发明，在邦定某型号芯片时，超声功率为X瓦、焊接时间为Y秒、压力为Z克时，能够获得最佳的焊接质量。

2. 实时监控与反响调解 在生产历程中，接纳实时监控手艺对要害工艺参数举行监控。例如，在邦线历程中，实时监测超声功率、焊接温度等参数。一旦发明参数偏离设定值，实时举行反响调解，确保工艺参数始终坚持在最佳规模内。这可以通过装置传感器和自动控制系统来实现，如在邦线机上装置温度传感器和功率传感器，与控制系统相连，当温度或功率凌驾正惯例模时，控制系统自动调解响应的装备参数。

（三）质料刷新

1. 粘接胶的刷新 研发具有更好性能的粘接胶，如更高的粘接强度、更好的抗热攻击性和更低的缩短率等。例如，开发一种新型的环氧粘接胶，其粘接强度比古板胶水提高了30%，在高温情形下的抗热攻击性能也有显著提升。这样可以提高芯片粘贴的可靠性，镌汰在后续工序中芯片脱落的危害。

2. 邦线质料的优化 对邦线质料举行优化，例如研究新型的铝丝或金丝质料，提高其导电性、机械强度和耐侵蚀性。如开发一种新型的铝合金丝，其导电性比古板铝丝提高了15%，机械强度提高了20%，在湿润情形下的耐侵蚀性也有显着改善。这有助于提高邦线的电气性能和使用寿命，从而提高整个COB邦定产品的质量。

（四）职员培训与治理

1. 专业手艺培训 对操作职员举行周全的专业手艺培训，包括PCB板清洁、滴胶、芯片粘贴、邦线操作、检测等各个环节的操作手艺。例如，组织操作职员加入邦线操作手艺培训课程，学习邦线机的操作原理、焊接参数的设置、焊接历程中的质量控制要点等知识。通过培训，使操作职员熟练掌握各项操作手艺，提高操作的准确性和效率。

2. 质量意识作育 作育操作职员的质量意识，让他们充分熟悉到每个工序对最终产品质量的主要性。例如，通过开展质量教育活动，解说COB邦定工艺中每个环节可能泛起的质量问题及其对产品的影响，使操作职员在事情中时刻关注质量问题，自觉遵守工艺规范，自动举行质量控制。

3. 治理系统优化 建设完善的质量治理系统，对生产历程举行严酷的治理和监控。例如，制订详细的操作规程和质量磨练标准，明确每个工序的操作要求和质量指标。在生产历程中，增强对各个工序的巡检和抽检，实时发明息争决质量问题。同时，建设质量追溯系统，一旦泛起

COB芯片封装洗濯剂选择：

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
