芯片封装的10种方法与倒装芯片洗濯剂先容

芯片封装的10种方法与倒装芯片洗濯剂先容

装置半导体芯片用的外壳起着安顿、牢靠、密封、掩护芯片和增强电热性能的作用,照旧相同芯片内部天下与外部电路的桥梁,芯片上的接点用导线毗连到封装外壳的引脚上,这些引脚又通过印制板上的导线与其他器件建设毗连 。因此,芯片封装对CPU和其他LSI集成电路都起着主要的作用 。

下面尊龙凯时科技小编给各人分享的是芯片封装的10种方法与倒装芯片洗濯剂相关知识,希望能对您有所资助!


芯片封装的方法:

1、引线键合

引线键合是将电线毗连到封装引线的古板要领 。用于简朴、低本钱和大批量的应用程序 。

可以将其想象成制作一座简朴的屋子,带有古板的门和毗连每个房间的通道 。电线就像从中央房间(芯片)到外部房间(封装引线)的走廊 。

2、倒装芯片

芯片被翻转,焊料凸块将其直接毗连到封装基板 。提供更好的电气性能,用于更高的I/O数目 。

想象一下,将屋子倒置,使屋顶(芯片)直接接触地基(封装基板) 。房间通过直接接触点(焊料凸点)毗连,允许更快、更高效的旅行(更好的电气性能),很是适合成员多的各人庭(更高的 I/O 数目) 。

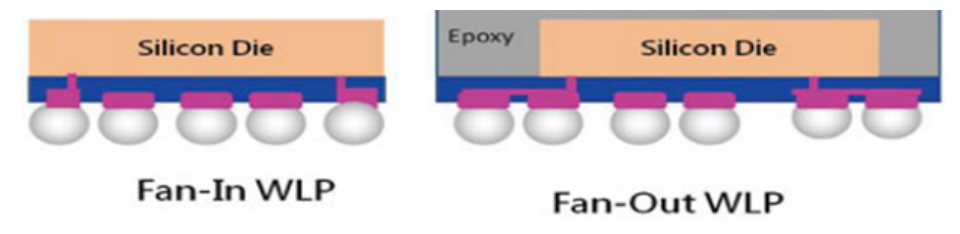

3、晶圆级封装(WLP)

晶圆级封装是对整个晶圆举行封装加工,然后对单个芯片举行疏散 。适用于紧凑型和高性能装备 。

想象一下,一个完全建在工厂里的公寓大楼(晶圆),只有在所有单位都准备好后,它们才会被疏散并单独发送出去(芯片被单独发送) 。它适用于高密度、紧凑的生涯空间(高性能装备) 。


4、扇出晶圆级封装(FOWLP)

扇出晶圆级封装是将封装的封装扩展到芯片边沿之外,为互连提供更多空间 。用于高级移动和可衣着装备 。

将其视为一座向外扩展的衡宇,凌驾其原始占地面积,在其周围建设一个花园或庭院 。特另外空间(扩展的占地面积)允许更多的毗连和无邪性(互连),使其成为具有更多增添空间的家庭(高级移动装备)的理想选择 。

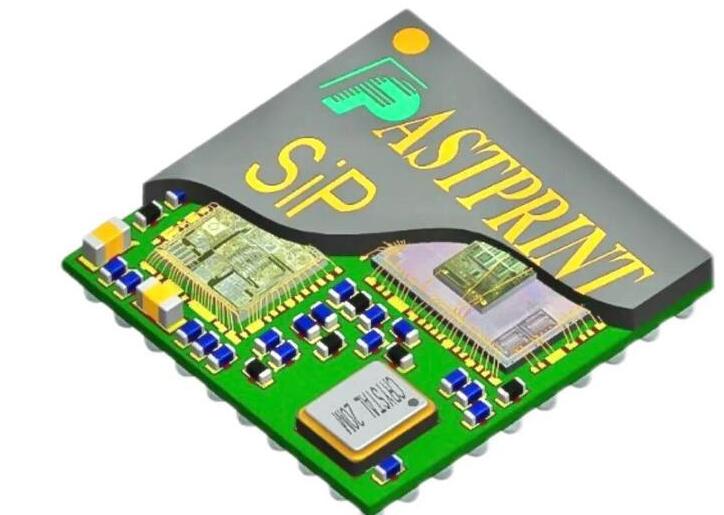

5、系统级封装(SiP)

系统级封装是将多个IC(包括无源元件)集成到单个封装中,实现多功效功效 。

想象一下,构建一个智能家居,其中不但包括卧室(IC),还包括家庭办公室、健身房和娱乐室(无源元件) 。一切都在一个屋檐下,使屋子变得多功效(多功效功效) 。

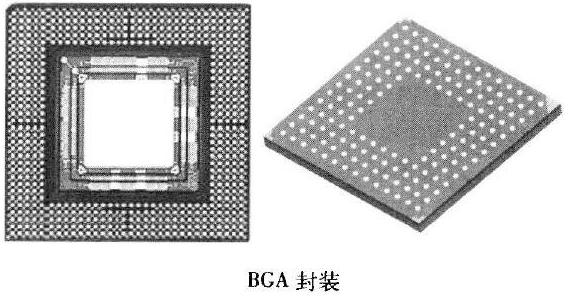

6、球栅阵列封装(BGA)

球栅阵列封装是一种封装类型,其中封装底部的焊球将其毗连到PCB 。用于需要高引脚数和优异热性能的应用 。

想象一下一栋屋子,下面有一系列支持柱(焊球),将其毗连到焊盘(PCB) 。这些柱子提供稳固性和大宗接入点(高引脚数),使衡宇适合更大、要求更高的家庭(优异的散热性能) 。


7、硅通孔 (TSV)

硅通孔是一种3D封装手艺,通过硅晶片笔直毗连堆叠芯片,实现高密度集成 。

设想一座多层修建,其中电梯(笔直毗连)贯串整个修建(堆叠模具) 。它允许在楼层之间轻松笔直移动(高密度集成),很是适合摩天大楼(3D包装) 。

8、板载芯片(COB)

板载芯片是裸片直接毗连到基板上,通常用于LED和传感器应用 。

这就像把家人直接放在没有凸起地基的屋子的地板上 。房间(裸芯片)直接毗连到地板(基板) 。它通常用于事情室或车间等专业住宅(LED 和传感器) 。


9、四方扁平封装(QFP)

四方扁平封装是引线延伸到封装的所有四个侧面 。常见于微控制器和低功耗装备中 。

想想一栋屋子,周围都有门(周围都有引线) 。它功效强盛,易于从多个偏向会见,这在较小的、节能的家庭(微控制器)中很常见 。

10、基板栅格阵列(LGA)

基板栅格阵列是类似于BGA,但没有焊球;它依赖于封装和PCB之间的外貌接触 。

想象一下,一栋屋子平放在地面上,没有可见的柱子,但由于地面和底座细密接触(封装和PCB之间的外貌接触),它坚持原位 。它现代而清洁,通常用于高科技、极简主义的住宅 。


倒装芯片洗濯剂W3800先容

倒装芯片洗濯剂W3800是针对PCBA(印刷线路板组装)焊后洗濯开发的一款浓缩型环保水基洗濯剂 。主要用于扫除电子组装件PCBA、功率LED器件及引线框架型分立器件上的锡膏或者助焊剂残留物 。特殊适用于助焊剂残留较多且顽固的PCBA洗濯,本品在质料兼容性方面体现优越,顺应于超声、喷淋等多种洗濯工艺 。

倒装芯片洗濯剂W3800的产品特点:

1、用去离子水按一定比例稀释后不易起泡,可以应用在在线和离线式喷淋洗濯装备中 。

2、洗濯负载能力高,可过滤性好,具有超长的使用寿命,维护本钱低 。

3、适用于具有高精、高密、高清洁洗濯要求的细密电子零件的洗濯,适用于针对细间距和低底部间隙元器件的洗濯应用 。

4、浓缩型产品应用更宽阔,选择差别的稀释比例无邪洗濯差别残留 。

5、对市场上大大都种类型的助焊剂和锡膏焊后残留均具有优异的洗濯效果 。

倒装芯片洗濯剂W3800的适用工艺:

W3800水基洗濯剂顺应于超声、喷淋等多种洗濯工艺 。

倒装芯片洗濯剂W3800产品应用:

W3800在质料兼容性方面体现优越,主要用于扫除电子组装件PCBA、功率LED器件及引线框架型分立器件上的锡膏或者助焊剂残留物 。特殊适用于助焊剂残留较多且顽固的PCBA洗濯,洗濯时可凭证PCBA残留物的状态,将本品按一定比例稀释后再举行使用,一样平常稀释比例应控制在 1:3~1:5 。

详细应用效果如下列表中所列:

W3800
