车规级芯片封装手艺的现状

车规级芯片是一种适合汽车电子元器件规格规范的半导体芯片，在现代汽车中饰演着至关主要的角色。

一、市场规模与需求增添 随着汽车的智能化、网联化、电动化生长，车规级芯片的需求一直增添。从汽车差别控制层级来看，智能化和网联化主要影响感知层和决议层，拉动种种传感器芯片和盘算芯片的增添，例如摄像头、雷达、IMU/GPS、V2X、ECU等装备所需的芯片。汽车电动化对执行层中的动力、制动、转向、变速等系统影响更直接，使得功率半导体、执行器相关的芯片需求相比古板燃油车增添显着。据统计，到2022年，新能源汽车车均芯片搭载量约1459个，而古板燃油车搭载芯片数目为934个。StrategyAnalytics预计每辆车的平均硅含量将从2021年的530美元/车翻一番，到2028年凌驾1000美元，高端制造汽车的硅含量可能凌驾3000美元。从市场规模来看，2019年全球车规级半导体市场规模约412亿美元，预计2025年将抵达804亿美元；2019年中国车规级半导体市场规模约112亿美元，占全球市场比重约27.2%，预计2025年将抵达216亿美元。

二、按功效种类划分的芯片类型及封装需求 车规级半导体大致可分为主控/盘算类芯片（MCU、CPU、FPGA、ASIC和AI芯片等）、功率半导体（IGBT和MOSFET）、传感器（CIS、加速传感器等）、无线通讯及车载接口类芯片、车用存储器等。差别类型的芯片对封装手艺有着差别的要求。例如主控/盘算类芯片需要高性能的封装以知足高速运算和数据处置惩罚的需求，封装要能提供优异的电学性能和散热性能；功率半导体芯片在事情时会爆发大宗热量，因此其封装需要具备优异的散热能力，以包管芯片在高温情形下的可靠性和稳固性；传感器芯片则可能需要特殊的封装来；て涠郧樾蚊舾械脑，同时知足其特定的功效要求，如光学传感器可能需要透明或特殊光学性能的封装质料。

三、现有封装手艺的应用情形 现在常见的芯片封装手艺在车规级芯片封装中都有应用。例如倒装芯片手艺，它通过芯片上的凸点直接将元器件朝下互连到基板、载体或者电路板上，这种手艺具有较高的单位面积内I/O数目、短的信号路径、高的散热性、优异的电学和热力学性能，在车规级芯片封装中被普遍关注。多芯片封装手艺也有所应用，它是一种将多个芯片封装在统一个封装体内的集成封装，可以知足汽车电子系统关于集成度的要求，镌汰系统的体积和重量。另外，底部填充胶被填充在芯片与基板之间的间隙，来降低芯片与基板热膨胀系数不匹配爆发的应力，提高封装的稳固性，这一手艺在车规级芯片封装中也很主要，尤其是关于那些对温度转变较为敏感的芯片封装来说。

车规级芯片封装手艺的最新研究效果

一、海内的突破与立异 在海内，车规级芯片封装手艺取得了不少效果。例如湖北省车规级芯片工业手艺立异联合体取得了主要突破，展示了海内产自主可控高性能车规级MCU芯片 - DF30。该芯片接纳自主开源RISC - V多核架构，海内40nm车规工艺开发，功效清静品级抵达ASIL - D，具有高性能、强可控、超清静、极可靠4大特征。并且这款芯片经由295项严酷测试，适配国产自主AutoSAR汽车软件操作系统，普遍应用于动力控制、车身底盘、电子信息、驾驶辅助等领域。别的，该立异联合体的高边驱动芯片也获得了车规认证证书，全流程国产化，应用于汽车12V接地负载应用中，具备多种智能；ず驼锒瞎π，并在春风汽车新能源车型上正式量产搭载。立异联合体建设于2022年，现在已生长至44家成员单位，笼罩车规芯片标准、设计、制造、封装、应用等全工业链领域，在已往的两年里，共产出发明专利50多项，牵头起草车规级芯片国家、行业标准6项，荣获湖北省高价值专利大赛金奖。

二、企业的效果 一些企业在车规级芯片封装手艺方面也有新效果。长电科技在上海临港加速建设公司首座大规模生产车规级芯片制品的先进封装基地，以效劳海内外汽车电子领域客户和行业相助同伴。晶方科技作为全球车规CIS芯片晶圆级TSV封装手艺引领者，在汽车电子领域，随着汽车智能化趋势的一连渗透，其封装营业规模与手艺领先优势一连提升。飞凯质料从2007年最先结构半导体行业，一直以来专注在本土化率较低的、焦点要害质料的研发、制造及销售，现在在晶圆制造、晶圆级封装和芯片级封装已形玉成工业链的质料结构，为高端芯片手艺的优化升级提供了有力支持。

三、手艺立异点

1. 提高性能方面

• 在提高芯片性能方面，新的封装手艺致力于缩短信号路径，镌汰信号传输延迟。例如接纳更先进的互连手艺，能够使芯片内部和芯片与外部之间的信号传输越发快速和稳固，从而提高整个汽车电子系统的响应速率。

• 优化芯片的电学性能也是一个研究偏向。通过刷新封装质料和结构，降低电阻、电容等电学参数的影响，提高芯片的事情频率和能效比，这关于盘算类和通讯类车规级芯片尤为主要。

2. 增强可靠性方面

• 提升封装在卑劣情形下的可靠性。汽车事情情形重大，温度、湿度、振动等因素对芯片封装有很大影响。新的封装手艺通过刷新质料的耐温性、耐湿性和抗振性，以及优化封装结构的机械强度，确保芯片在种种工况下都能正常事情。

• 提高芯片的清静性。例如接纳特殊的封装设计避免芯片受到电磁滋扰，或者在封装中加入清静监测和；せ，如过温；ぁ⒐贡；さ，以知足车规级芯片对清静性的严酷要求。

•


影响车规级芯片封装手艺生长的因素

一、手艺层面的因素

1. 芯片自身性能要求

• 差别功效的车规级芯片有着差别的性能要求，这直接影响封装手艺的生长。如主控/盘算类芯片，随着汽车智能化水平的提高，对盘算能力和数据处置惩罚速率的要求一直提升。这就要求封装手艺能够提供更高的信号传输速率、更低的信号滋扰以及更好的散热性能，以包管芯片在高负载运算下的稳固性。例如，自动驾驶手艺的生长，使得AI芯片在汽车中的应用越来越普遍，这类芯片运算量大，爆发的热量多，封装手艺需要解决其散热问题，不然芯片容易因过热而性能下降甚至损坏。

• 传感器芯片的精度和迅速度也是影响封装的主要因素。以汽车摄像头中的图像传感器芯片为例，为了包管图像的清晰度和准确性，封装需要提供优异的光学性能，避免光线散射和反射对图像质量的影响，同时还要；ば酒馐芡饨缜樾我蛩厝缁页尽⑺鹊淖倘。

2. 制程工艺的限制与推动

• 芯片的制程工艺一直生长，从古板的制程向更先进的制程迈进。例如从较大的制程尺寸向更小的纳米级制程生长。这一转变对封装手艺提出了新的挑战和机缘。一方面，更小的芯片尺寸需要更细密的封装手艺来实现芯片与外部电路的毗连，对封装的精度和一致性要求更高。另一方面，先进的制程工艺也使得芯片的性能获得提升，如更高的集成度和更低的功耗，这也促使封装手艺向小型化、高性能化偏向生长，以充分验展芯片的性能优势。

• 然而，制程工艺的生长也面临一些限制因素。例如，随着制程尺寸的一直缩小，芯片制造历程中的工艺难度和本钱大幅增添，这也会影响到封装手艺的生长。由于封装手艺需要与芯片制程工艺相匹配，若是芯片制程本钱过高，可能会限制封装手艺在大规模生产中的应用。

二、市场需求因素

1. 汽车行业的生长趋势

• 汽车的智能化、网联化和电动化趋势是影响车规级芯片封装手艺生长的主要市场因素。随着自动驾驶手艺从L3级别向L5级别生长，所需的传感器芯片数目从平均8个提升到20个，同时对芯片的性能和可靠性要求也更高。这就促使封装手艺一直立异，以知足更多传感器芯片的封装需求，并且包管在重大的汽车电子系统中稳固运行。

• 智能座舱的生长也对车规级芯片封装手艺提出了新要求。智能座舱需要集成大宗的电子装备，如多媒系一切、人机交互系统等，这就需要芯片封装具有更高的集成度，能够在有限的空间内实现多个芯片的封装和毗连，同时还要知足散热、电磁兼容性等要求。

2. 本钱与竞争压力

• 在市场竞争强烈的汽车行业，本钱控制是很是主要的。车规级芯片封装手艺需要在包管性能和可靠性的条件下，尽可能降低本钱。这就要求封装企业一直优化封装工艺，提高生产效率，降低原质料本钱。例如，通过接纳大规模生产手艺，降低单位封装产品的本钱。同时，还需要在封装设计阶段就思量本钱因素，选择合适的封装质料和结构，阻止太过设计导致本钱增添。

• 全球规模内的竞争也促使封装手艺一直生长。差别国家和地区的企业在车规级芯片封装手艺方面睁开竞争，为了在市场中占有优势，企业需要一直投入研发，推出更先进、更具竞争力的封装手艺。例如，海内企业为了镌汰对入口车规级芯片封装手艺的依赖，加大研发力度，起劲提升自身的手艺水平，这也推动了车规级芯片封装手艺在海内的生长。

三、行业标准与认证因素

1. 严酷的车规标准

• 车规级芯片有严酷的行业标准，如质量治理系统IATF16949和可靠性标准AEC - Q系列等。这些标准对芯片的封装也有详细的要求。例如，在可靠性方面，封装后的芯片需要通过一系列的情形测试，如高温、低温、湿度、振动等测试，以确保在汽车重大的事情情形下能够正常事情。这就要求封装手艺必需知足这些严酷的标准，在封装质料的选择、封装工艺的设计和封装结构的优化等方面都要切合相关划定。

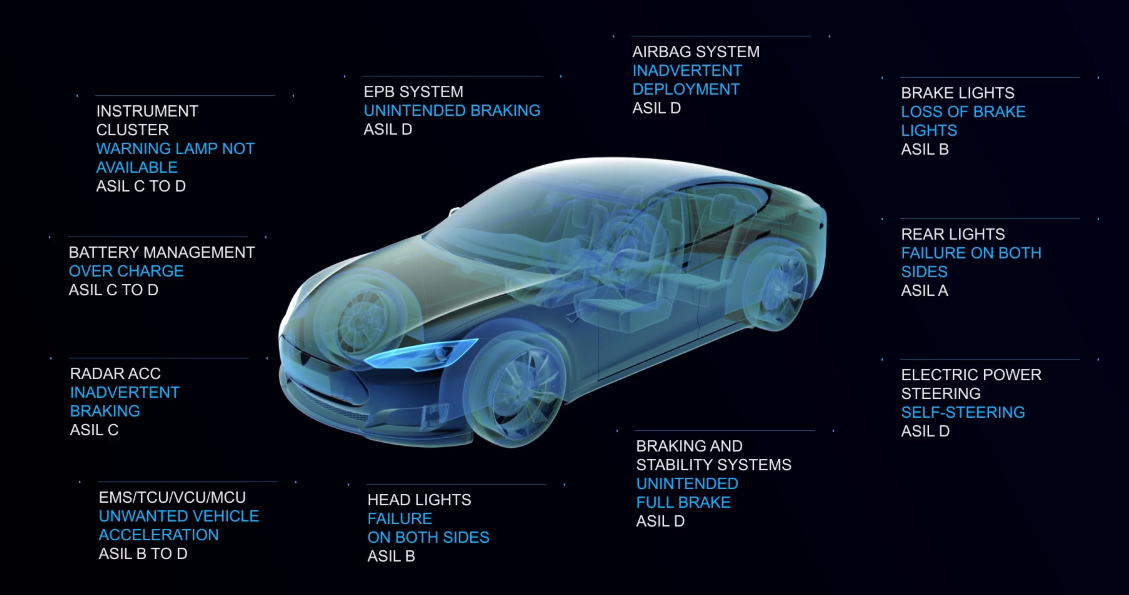

• 功效清静标准也是主要的一部分。关于一些要害的汽车控制系统，如制动系统、转向系统等所使用的芯片，其封装手艺需要知足响应的功效清静品级要求。例如，抵达ASIL - D级别的功效清静要求，这意味着封装手艺要能够提供足够的清静性和可靠性，避免芯片泛起故障导致汽车系统的失控。

2. 漫长的认证历程

• 车规级芯片企业在进入整车厂或Tier1的供应链系统前，不但要切合相关标准，还需要较长时间完成相关测试并向整车厂提交测试文件。在完成这些车规级标准规范的认证和审核后，还需履历严苛的应用测试验证和1 - 2年的上车验证，才华进入汽车前装供应链。这一漫长的认证历程对封装手艺的生长有一定的限制作用。由于企业需要投入大宗的时间和资源来举行认证，这可能会减缓新封装手艺的推广速率。但从另一方面看，这也促使封装企业在研发和生产历程中越发注重手艺的成熟性和可靠性，以确保能够顺遂通过认证。

车规级芯片封装手艺未来的应用偏向

一、汽车智能化相关应用

1. 自动驾驶系统中的应用

• 在自动驾驶系统中，车规级芯片封装手艺将施展要害作用。随着自动驾驶级别从L3向L5一直提升，车辆需要处置惩罚大宗的传感器数据，如摄像头的图像数据、雷达的距离数据等。封装手艺要能够知足高性能盘算芯片的需求，确保芯片在高速运算下的稳固性。例如，接纳先进的3D封装手艺，可以提高芯片的集成度，缩短信号传输路径，从而加速数据处置惩罚速率，这关于自动驾驶系统的实时决议至关主要。

• 同时，自动驾驶系统对芯片的可靠性要求极高。封装手艺需要包管芯片在种种卑劣的情形条件下都能正常事情，如在高温、低温、湿润以及强烈振动的情形下。通过刷新封装质料和结构，提高芯片的抗滋扰能力和情形顺应性，避免因封装问题导致芯片故障，进而影响自动驾驶的清静性。

2. 智能座舱系统中的应用

• 智能座舱是汽车智能化的主要组成部分，包括多媒体娱乐、人机交互、车辆信息显示等功效。车规级芯片封装手艺在这里的应用主要体现在提高集成度和优化用户体验方面。为了在有限的空间内集成更多的功效，需要将多个芯片举行封装集成，如将处置惩罚音频、视频、触控等功效的芯片封装在一起。接纳多芯片封装手艺（MCP）可以实现这一目的，镌汰电路板的面积，降低系统本钱。

• 别的，智能座舱中的芯片封装还需要思量电磁兼容性（EMC）。由于座舱内有多种电子装备，如收音机、蓝牙装备等，容易爆发电磁滋扰。封装手艺可以通过接纳屏障质料、优化电路结构等方法，降低芯片之间的电磁滋扰，提高系统的稳固性，确保用户在使用多媒体娱乐和人机交互功效时的流通性。

二、汽车电动化相关应用

1. 动力系统中的应用

• 在汽车电动化的动力系统中，功率半导体芯片如IGBT和MOSFET起着要害作用。这些芯片在事情时会爆发大宗的热量，因此其封装手艺需要具备优异的散热性能。例如，接纳散热性能优异的封装质料，如陶瓷封装质料，能够有用地将芯片爆发的热量传导出去，避免芯片因过热而损坏。同时，封装手艺还需要包管芯片与外部电路的可靠毗连，以确保动力系统的稳固运行。

• 关于电池治理系统（BMS）中的芯片，封装手艺要知足其对精度和可靠性的要求。BMS芯片需要准确地监测电池的电压、电流、温度等参数，以包管电池的清静和高效使用。封装手艺可以通过提供稳固的电气情形和优异的物理；，避免外界因素对芯片的滋扰，确保BMS芯片的丈量精度。

2. 充电系统中的应用

• 在汽车充电系统中，车规级芯片封装手艺也很是主要。随着快充手艺的生长，充电芯片需要处置惩罚更高的功率和电流。封装手艺要能够顺应这种高功率的事情情形，包管芯片在充电历程中的清静性和稳固性。例如，接纳特殊的封装结构，能够遭受高电流爆发的热量和电磁力，避免芯片爆发短路或损坏。

• 别的，充电系统中的芯片封装还需要思量兼容性和通用性。由于差别的电动汽车可能接纳差别的充电标准，封装手艺要能够使芯片适用于多种充电协议，提高充电芯片的通用性，利便用户在差别的充电设施上举行充电。

车规级芯片封装手艺的生长趋势展望

一、手艺性能方面的趋势

1. 更高的集成度

• 随着汽车电子系统的一直生长，对芯片封装的集成度要求将越来越高。未来，车规级芯片封装将朝着系统级封装（SiP）和3D封装等偏向生长。SiP可以将多个差别功效的芯片，如处置惩罚器、传感器、存储器等集成在一个封装体内，实现更高的功效集成，镌汰系统的体积和重量，同时提高系统的可靠性和性能。3D封装手艺则通过笔直堆叠芯片的方法，进一步提高集成度，缩短芯片之间的信号传输路径，提高数据传输速率，这关于知足汽车智能化和电动化对高性能芯片的需求很是要害。

2. 更好的散热性能

• 由于车规级芯片在事情时爆发的热量越来越多，尤其是功率半导体芯片和高性能盘算芯片，因此散热性能将成为未来封装手艺生长的重点之一。新的散热手艺和质料将一直涌现，如接纳高导热率的陶瓷质料、石墨烯等作为封装质料，或者开发新的散热结构，如微通道冷却结构等。别的，封装设计也将越发注重散热优化，如合理结构芯片和散热通道，提高散热效率，确保芯片在高温情形下的正常事情。

3. 更强的可靠性和清静性

• 汽车的清静性至关主要，因此车规级芯片封装手艺将一直提高可靠性和清静性。在可靠性方面，封装将能够遭受更卑劣的情形条件，如更高的温度规模、更强的振动和湿度转变等。通过刷新封装质料的耐候性、优化封装结构的机械强度，可以提高封装的可靠性。在清静性方面，封装手艺将融入更多的清静功效，如避免芯片受到电磁滋扰、静电放电（ESD）；ぁ⒐鹿贡；さ，以知足汽车对芯片功效清静的严酷要求。

二、与其他手艺融合的趋势

1. 与新质料手艺的融合

• 新质料手艺的生长将为车规级芯片封装手艺带来新的机缘。例如，纳米质料的应用可能会改变封装质料的性能，提高其电学、热学和力学性能。石墨烯作为一种具有优异电学和热学性能的质料，有望被应用于芯片封装中，提高芯片的散热性能和信号传输速率。别的，生物可降解质料的研究也可能为车规级芯片封装带来新的思绪，例如在一些对情形要求较高的汽车应用场景中，接纳生物可降解的封装质料，镌汰电子放弃物对情形的影响。

2. 与先进制造手艺的融合

• 先进制造手艺如增材制造（3D打。┦忠湛赡芑嵊τ糜诔倒婕缎酒庾。3D打印手艺可以实现重大的封装结构制造，提高封装的定制化水平。例如，凭证差别的芯片功效和汽车应用需求，通过

车规级IGBT芯片封装洗濯剂选择：

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。
