BGA基板质料的特征与BGA植球后洗濯剂先容

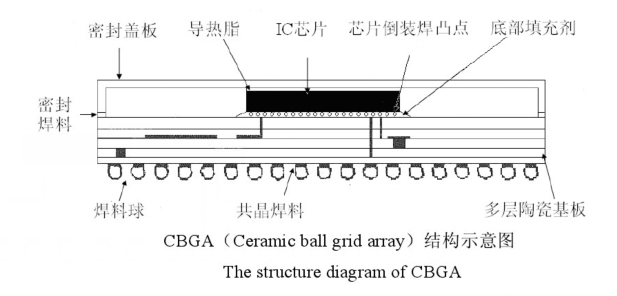

BGA结构中使用到许多差别的质料
。质料的选择取决于许多于因素，包括本钱、使用情形、可靠性要求等等
。质料选择也取决于BGA制造所用的工艺以及将芯片I/O以引脚面阵列形式重新分派时的设计重漂后
；牡难≡癫坏谰菟堑牡缙卣，并且要依据它们的机械属性
。大部分元器件制造商要求用于I/O端口重新分派的质料必需知足JEDEC标准，JESD22测试要领A102B划定的应力测试
。

下面尊龙凯时科技小编给各人分享的是BGA基板质料的特征与BGA植球后洗濯剂相关知识，希望能对您有所资助！

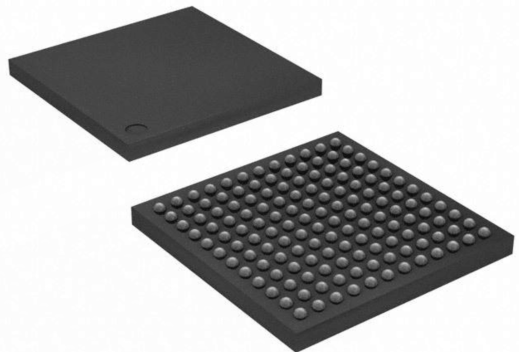

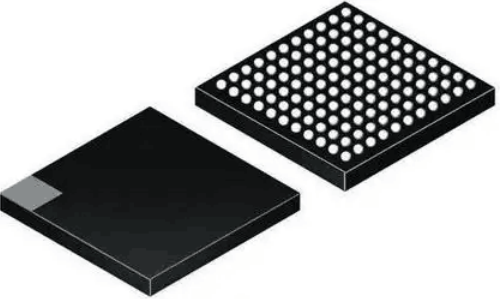

一、BGA基板质料特征：

1、热膨胀系数（CTE）

热膨胀系数是BGA基板的一项很是主要的物理属性
。热膨胀系数界说为当温度上升时质料的膨胀率
。当BGA封装与其装置的电路板结构保存较大的CTE差别时，其主要性就会被放大
。当CTE差别较大时，焊球毗连处会泛起太过的应力和应变并导致焊点加速退化
。

2、玻璃化温度（Tg）

玻璃化温度是质料由刚性玻璃态向柔性橡胶态举行转化时的温度
。同时玻璃化温度也是质料强度最先降低而以更高的速率膨胀时的温度（也就是CTE增添）
。

3、弯曲模量

弯曲模量作为基板刚度或硬度的怀抱很主要
。关于BGA的影响通；崽逑 为翘曲的水平
。若是翘曲过大，这会显著地影响电路板组装良率
。

4、介电性子

在介电性子总问题下包括几个指标，如介电常数、消耗因数、介质耐压和 外貌绝缘电阻等，这些性子很主要
。别的，关于电脑、便携式通讯产品和需更高处置惩罚能力的？槎，信号速率和完整性是至关主要的
。当系统设计运行在200-300MHz以上而继续使用FR-4质料时，更高性能能力的需求将是显而易见的
。随着处置惩罚速率一连增添，有须要降低质料的介电常数和消耗因子
。越发先进的基板质料系统可以提供稳健的计划，好比，氰酸脂提供114cm/nsec的信号传输速率，相较量通俗的FR4环氧树脂质料为100cm/nsec
。在选择先进质料手艺时，必需要思量较低的介电常数（Dk）和 消耗因子（Df）：

较低介电常数（Dk）的优点包括：

①、更快的导体信号速率
。

②、相同的导体形状，更薄的信号毗连线
。

低消耗因子（Df）的优点包括：

①、高频信号完整性获得改善
。

②、高频下较少的信号损失
。

5、吸湿性

应亲近关注用于BGA结构质料的吸湿性
。理想质料不会截留任何湿气，从封装的角度而言，应关注层压板基材会截留湿气这一事实
。截留的湿气在组装历程中会膨胀和强烈倾轧，导致局部分层、降低封装的可靠性
。

6、平面度要求

必需维持BGA基板的平面度要求，以确保封装组装后不会泛起太过翘曲和拱曲
。泛起这种情形会使测试和下一级组装 爆发难题
。芯片一旦毗连后，封装组装工艺可能会改善一些负面影响，尤其是当芯片相关于封装形状尺寸较大时
。关于BGA封装，推荐的平面度标准为不凌驾0.3%
。

二、BGA植球后洗濯：

BGA植球后洗濯：在BGA植球工艺，无论接纳助焊膏+锡球的植球要领照旧接纳锡膏+锡球的植球要领，焊接后都会留下导致电子迁徙、泄电和侵蚀危害的焊后残留物
。需要通过洗濯工艺将危害降低，提高可靠性
。

尊龙凯时科技为您提供专业BGA植球焊膏锡膏洗濯工艺解决计划
。

尊龙凯时科技BGA植球助焊后洗濯剂W3110

产品先容:

W3110是一款碱性水剂洗濯剂，W3110是一款针对电子组装、半导体器件焊后、晶圆封装前洗濯而开发的一款碱性水基洗濯剂
。改产品能够有用去除多种助焊剂、锡膏焊后残留物，洗濯包括电路板组装件、引线框架、分立器件、功率？椤⒐β蔐ED、倒装芯片和CMOS焊后的种种助焊剂、锡膏残留物
。

W3100为浓缩型水基洗濯剂，用去离子水按一定比例稀释后使用，可试用于超声波、喷淋工艺，配合去离子水漂洗，能抵达很是好的洗濯效果，洗濯后的外貌离子残留物少、可靠性高
。

产品特点:

W3110水基洗濯剂处置惩罚铜、铝、特殊是镍等敏感时确保了极佳的质料兼容性，除金属外对种种；つひ灿泻芎玫募嫒菪
。这款洗濯剂很是低的外貌张力能够有用去除元器件底部细小间隙中的残留物，并能够容易的被去离子水漂洗清洁
。

W3110是一款浓缩液水基洗濯剂，可凭证残留物的可洗濯难易水平，按差别比例举行稀释后使用，稀释液无闪点，其配方中不含任何卤素成份且气息小
。

推荐使用尊龙凯时科技水基洗濯剂产品!
