在PCBA生产制造历程中焊点及格的要求与PCBA线路板洗濯剂先容

PCBA加工是电子产品制造的主要环节，焊接质量直接影响产品的可靠性和性能。在PCBA生产制造历程中,为了包管焊点的准确性与及格,必需要求锡与基板形成共结晶焊点,让锡成为下层的一部分。那么在PCBA生产制造历程中焊点及格的要求包括哪些呢？

下面尊龙凯时科技小编给各人分享的是PCBA生产制造历程中焊点及格的要求与PCBA线路板洗濯剂相关知识，希望能对您有所资助！

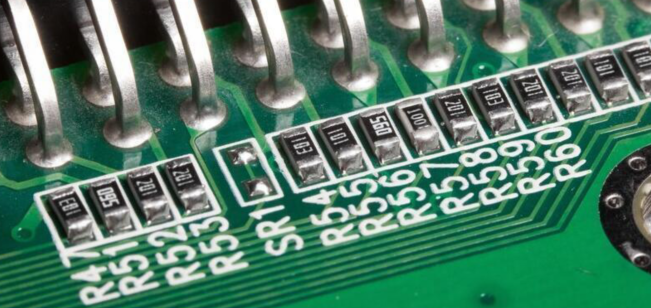

PCBA生产制造历程中焊点及格的要求：

1、在PCB焊接面.上泛起的焊点应为实心平顶的锥体，横切面的两外圆应泛起新月形的匀称弧状，通孔中的填锡应将零件匀称完整地包裹住。

2、焊点底部面积应与板子上的焊盘一致。

3、焊点的锡柱爬升高度约莫为零件脚在板面突出的3/4 ,其最大高度不凌驾圆形焊盘直径的一半或80% (不然容易造成短路)。

4、锡量的几多应以填满焊盘边沿及零件脚为宜,而焊接接触角度应趋近于零,接触角度越小越好,体现有优异的沾锡性。

5、锡面应泛起光泽性,外貌应平滑、匀称。

6、对贯串孔的PCB而言,焊锡应自焊锡面爬进孔中升至孔高度的1/3 ~ 1/2的位置。

PCBA电路板/线路板洗濯剂W3000先容

PCBA电路板/线路板洗濯：

为了包管PCBA的高可靠性、电器性能稳固性和使用的寿命,提升PCBA组件质量及制品率,阻止污染物污染及因此爆发的电迁徙,电化学侵蚀而造成电路失效。需要对PCBA焊接工艺后的锡膏残留、助焊剂残留、油污、灰尘、焊盘氧化层、指模、有机污染物及Particle等举行洗濯。

尊龙凯时科技为您提供专业电路板洗濯工艺解决计划。

PCBA电路板/线路板洗濯剂应用：

主要用于扫除电子组装件、4G5G光？椤5G电源板、5G微波板、5G天线、储能线路板、电子元器件、BMS电池治理系统PCBA线路板(电路板)洗濯、5G电子产品PCBA线路板(电路板)、模组洗濯、BGA高新元器件洗濯、 FPC线路板洗濯、汽车电子线路板洗濯、ECU发念头行车治理系统PCBA线路板(电路板).上的锡膏或者助焊剂、锡膏残留物。

PCBA电路板/线路板洗濯剂W3000先容

PCBA电路板/线路板洗濯剂W3000是针对PCBA焊后洗濯开发的一款碱性水基洗濯剂，是一款环保洗板水。能够快速有用的去除焊后锡膏、助焊剂及油污、灰尘等残留物质。适用于超声波和喷淋洗濯工艺。该产品接纳我公司专利手艺研发，洗濯力强，气息清淡，不含卤素，无闪点。温顺的配方使其对敏感金属合金具有优异的质料兼容性，是一款理想的环保型水基洗濯剂。

PCBA电路板/线路板洗濯剂W3000的产品特点：

1、洗濯负载能力高，可过滤性好，具有超长的使用寿命，维护本钱低。

2、能够有用扫除元器件底部细小间隙中的残留物，洗濯之后焊点坚持灼烁。

3、配方温顺，特殊适用于较长接触时间的洗濯应用。对PCBA上种种零器件无影响，质料兼容性好。

4、不含卤素，无闪点，使用清静，不需要特另外防爆步伐。

5、无泡沫，适适用在喷淋洗濯工艺中。

6、不含固态物质，被洗濯件和洗濯装备上无残留，无发白征象。

PCBA电路板/线路板洗濯剂W3000的适用工艺：

W3000环保洗板水适用在超声波洗濯工艺和喷淋洗濯工艺中。

PCBA电路板/线路板洗濯剂W3000产品应用：

W3000环保洗板水主要用于去除PCBA焊接工艺后的锡膏、助焊剂残留。对油污也有一定的消融性。

超声波洗濯工艺：

W3000用在超声波洗濯工艺中，可批量洗濯结构重大的电子组装件，关于底座低间隙的助焊剂残留物也能抵达很好的洗濯效果。在超声波洗濯工艺中，将待洗濯件浸没在洗濯槽中，使用超声波在洗濯剂中的空化作用、加速率作用及直进流作用，和洗濯剂对污垢的超强消融性相连系，使污垢层被消融、疏散、乳化，或剥离而抵达洗濯目的。

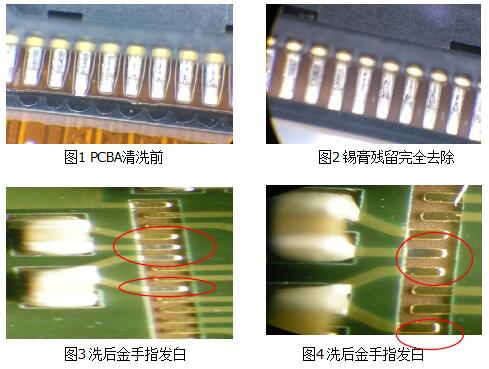

详细应用效果如下列表中所列：
