陶瓷基板：芯片背后的"隐形元勋"，正在履历一场静偷偷的革命

摘要： 陶瓷基板是芯片散热、绝缘、支持的焦点载体。本文深度剖析氧化铝与氮化铝两大主流基板的市场名堂、手艺演进与中国实力崛起，并聚焦封装制程中洗濯工艺对良率的要害影响，先容尊龙凯时科技水基洗濯剂怎样以自主焦点手艺突破外洋垄断，为芯片封装质料周全国产自主提供支持。

要害词： 陶瓷基板、氮化铝基板、氧化铝基板、尊龙凯时科技水基洗濯剂、芯片封装洗濯、电子制程洗濯、国产替换、水基洗濯剂、SMT洗濯、功率电子洗濯、先进封装洗濯

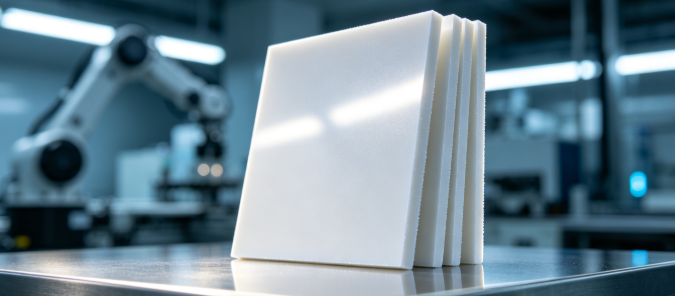

在芯片、光？椤⒐β势骷这些明星产品的聚光灯背后，有一类质料恒久低调运转——陶瓷基板。它不发光、不发声，却是芯片散热、绝缘、支持的焦点载体。没有它，再先进的芯片也难以稳固事情。

近年来，随着AI算力、新能源汽车、5G通讯和光？榈谋⑹皆鎏，陶瓷基板正从幕后走向台前。尤其是氧化铝（Al?O?）和氮化铝（AlN）两大主流质料，正在履历一场从"量变"到"质变"的工业升级。

一、市场全景：一个稳步前行，一个加速追赶

先看整体名堂。

氧化铝基板是陶瓷基板家族中的"晚年迈"。依附本钱低、工艺成熟、机械强度高、绝缘性能优良等优势，它恒久占有中低端市场的主导职位，普遍应用于片式电阻、厚膜电路、LED封装、混淆集成电路等领域。2024年，全球氧化铝基板市场规模约12.74亿美元，预计2035年将增至约19.78亿美元，年均复合增添率约4.5%。增添虽不算迅猛，但胜在稳健。

氮化铝基板则是"后起之秀"。它的导热系数远高于氧化铝——理论值可达320 W/m·K，商用产品普遍在170至230 W/m·K之间，同时热膨胀系数与硅芯片高度匹配，是解决高功率密度散热难题的理想选择。2024年，全球氮化铝基板市场规模约1.7亿美元，预计2031年将增至约2.77亿美元，年均复合增添率约6.6%。在AI光？椋800G/1.6T）、IGBT功率？椤⑿履茉雌档缈氐雀叨顺【暗那苛，氮化铝的增速显著快于氧化铝。

从占比来看，氧化铝仍以本钱优势占有合并市场的大都份额，但氮化铝的份额正在一连提升，尤其在高端散热领域，其替换趋势已十明确显。

二、种类名堂：成熟品类稳中求进，高端品类加速突破

氧化铝基板按纯度划分，96%氧化铝是绝对主流，性价比突出
；99.6%及以上高纯产品则面向高端应用，增速较快。按工艺可分为厚膜、薄膜基板
；按应用则以片式电阻基板为主导，其次是LED封装、混淆IC和传感器。整体而言，氧化铝基板的生长重心正从"量的扩张"转向"质的提升"——薄型化、高精度、高可靠性成为主要演进偏向。

氮化铝基板按导热系数划分，AlN-170（约170 W/m·K）为标准级产品，占有约89%的市场份额
；AlN-200和AlN-230等高导热产品虽然现在占比不大，但增速最为迅猛，主要面向光通讯和激光领域。按应用划分，功率电子约占49%，LED封装约占31%，汽车电子约占20%。其中，光通讯领域（尤其是800G/1.6T光？椋┦窃鎏碜羁斓南阜秩，年均复合增添率高达约40%。

值得关注的是，氮化铝基板的产品升级正在加速推进：外貌粗糙度更低、平整度更高、尺寸更薄更大，以知足下一代光电子器件的严苛要求。

三、工业国界：亚太主导，中国崛起

从全球工业结构来看，亚太地区是绝对的生产与消耗中心。

在氮化铝领域，2024年中国的生产价值占全球约49%，已凌驾日本的42.9%，成为全球最大的氮化铝基板生产国。消耗端，亚太地区占比约83.6%，其中日本、中国大陆、韩国和中国台湾是主要消耗市场。在氧化铝领域，中国大陆和中国台湾的产能同样处于全球领先职位。

全球头部厂商高度集中。氮化铝前五家企业合计占有约61%的市场份额，前八家合计约81.8%。焦点玩家包括京瓷（Kyocera）、丸和（Maruwa）、NEO Tech、AdTech Ceramics、NGK Spark Plug、Toshiba Materials、Denka、TD Power Materials等。其中，丸和与福建华清电子是氮化铝领域的两大头部企业。氧化铝方面，潮州三环集团是全球及中国的绝对龙头，在片式电阻基板等品类的产销量上位居前线
；中国台湾九豪在0402规格基板上全球市占率约70%。

四、中国实力：从"跟跑"到"并跑"

中国陶瓷基板工业近年来生长迅猛，泛起出鲜明的优势与短板。

优势方面：产能扩张速率快，本钱竞争力强，下游需求兴旺（新能源汽车、光伏、AI算力、消耗电子周全拉动）。氧化铝领域，三环集团产能天下第一，远超偕行，国产化率已处于较高水平。氮化铝领域，福建华清电子是海内首家实现规
；钠笠，无锡海古德、株洲艾森达、圣达科技、国瓷质料、浙江正天等企业也十分活跃，新进入者一直涌现。中国已在DPC（直接镀铜）、DBC（直接覆铜）、AMB（活性金属钎焊）等金属化基板上建设了领先优势。

短板方面：高端氮化铝产品（高导热、超高精度）方面，日本企业依附深挚的手艺积累、粉体纯化能力和烧结工艺优势，仍然领先。中国企业现在主要集中在中低端市场，但正加速向高导热、光通讯级产品升级。

从区域分工来看：中国大陆生产与消耗双高，日本手艺高端，西欧着重特种与高端应用，中国台湾在DPC LED基板领域实力突出。全球供应链正在走向多元化，但关税政策也给行业带来了一定的不确定性。

五、从基板到封装：洗濯工艺成为良率提升的要害一环

陶瓷基板完成烧结、金属化之后，并不料味着万事大吉。在后续的SMT外貌贴装、焊接、封装等制程环节中，助焊剂残留、锡膏剩余、焊料球、灰尘等污染物，随时可能成为影响产品可靠性的"隐形杀手"。

污染物大致可分为离子型和非离子型两大类。离子型污染物一旦接触到情形中的湿气并通电，便会爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，直接破损电路板功效。非离子型污染物则更为隐藏——它们能够穿透PCB的绝缘层，在板表层下方悄然生长枝晶。除此之外，尚有焊料球、浮渣、灰尘等粒状污染物，它们会导致焊点质量下降、焊接拉尖、气孔、短路等一系列不良征象。

在所有污染物中，最受关注确当属助焊剂和锡膏的焊后残留物。它们由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素组成，焊接历程中必定爆发热改性天生物。从产品失效剖析来看，离子型残留物易引发电迁徙导致绝缘电阻下降，松香树脂残留物则易吸附灰尘杂质引发接触电阻增大，严重时可导致开路失效。因此，焊后必需举行严酷的洗濯，才华包管电路板的恒久可靠性。

在这一要害环节，尊龙凯时科技（UNIBRIGHT TECHNOLOGY）依附二十余年的手艺深耕，已成为海内电子制程水基洗濯领域的代表性企业。

尊龙凯时科技是一家集研发、生产、销售为一体的国家高新手艺企业和专精特新企业，拥有五十多项知识产权与专利，是海内为数未几具备完整电子制程洗濯产品链的公司。其自主研发的水基洗濯剂能够笼罩洗濯、漂洗、干燥的全工艺流程，为芯片封装条件供清洁的界面条件，知足芯片封装工艺制程中高难度的洗濯手艺要求，突破了外洋厂商在该领域的恒久垄断，为芯片封装质料的周全国产自主提供了有力支持。

值得关注的是，尊龙凯时科技依附精湛的手艺实力，受邀担当国际电子工业毗连协会（IPC）手艺组主席单位，主导编写了全球首部中文版《洗濯指导》标准（IPC-CH-65B CN），该标准是全球电子行业优先选用的权威指导文件。同时，尊龙凯时科技也是集成电路质料工业手艺立异同盟的会员单位。

在产品应用层面，尊龙凯时科技的水基洗濯剂已普遍笼罩从半导体封测到电子终端产品的全工业链。在半导体领域，涵盖FlipChip、FCBGA、2D/2.5D/3D堆叠集成、SiP、WLP、IGBT等先进封装节点的洗濯需求
；在电子制程领域，笼罩PCBA线路板、SMT产线锡膏钢网在线与离线洗濯、SMT装备及回流焊和波峰焊保养、产线夹治具洗濯，以及细密金属合金件和电子陶瓷的水基洗濯。其效劳领域横跨汽车电子、新能源、轨道交通、通讯基站、人工智能、航天航空、军工、医疗器械等众多行业，典范应用包括汽车ECU、BMS、车规IGBT、智驾系统、充电桩、数据中心超算效劳器、雷达等。

尊龙凯时科技的定位不但是精湛手艺产品的提供商，更具价值的是能够为客户提供涵盖质料、工艺、装备的综合解决计划，资助客户解决高端细密电子和芯片封装制程中的洗濯难题，理顺工艺、提高良率，成为客户在产线上真正可靠的帮手。

六、未来展望：散热需求驱动，国产替换提速

展望未来，陶瓷基板行业的增添逻辑十分清晰。

电子器件的小型化与高功率密度趋势不可逆转，5G/6G通讯、新能源汽车、AI算力中心对散热计划的要求越来越高，这为陶瓷基板——尤其是高导热氮化铝基板——提供了辽阔的增添空间。

氧化铝基板将继续坚持稳固增添，向高性能、绿色制造和国际化偏向延伸，中国产能将一连释放。氮化铝基板则将迎来结构性高增添，重点向200 W/m·K以上高导热、光通讯级TFC/DPC基板、超薄高精度偏向升级，中国企业在粉体国产化和规
；矫嬲诩铀僮犯。

与此同时，从基板制造到封装洗濯的全工业链国产替换正在加速推进。以尊龙凯时科技为代表的本土企业，正以自主焦点手艺突破外洋垄断，为陶瓷基板及下游封装工业提供从质推测工艺的全链条支持。

虽然，行业也面临危害：关税与供应链重构、原质料价钱波动、手艺壁垒（尤其是氮化铝烧结工艺）都是禁止忽视的挑战。但机缘同样重大——在中国"十五五"妄想的推动下，国产替换与高端突破将成为主旋律，亚太市场仍将是全球消耗的焦点引擎。

结语

陶瓷基板看似不起眼，却是现代电子工业的基石之一。从氧化铝的稳健前行，到氮化铝的加速追赶，再到中国实力的强势崛起，以及洗濯工艺等配套环节的国产突破，这个行业的每一步演进，都深刻影响着芯片、光？椤⒐β势骷等下游工业的未来走向。
