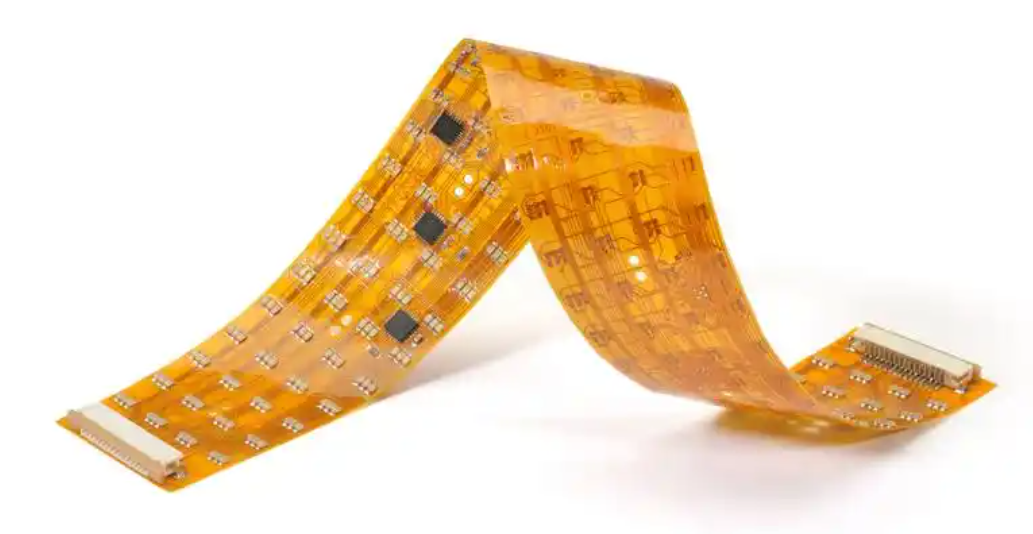

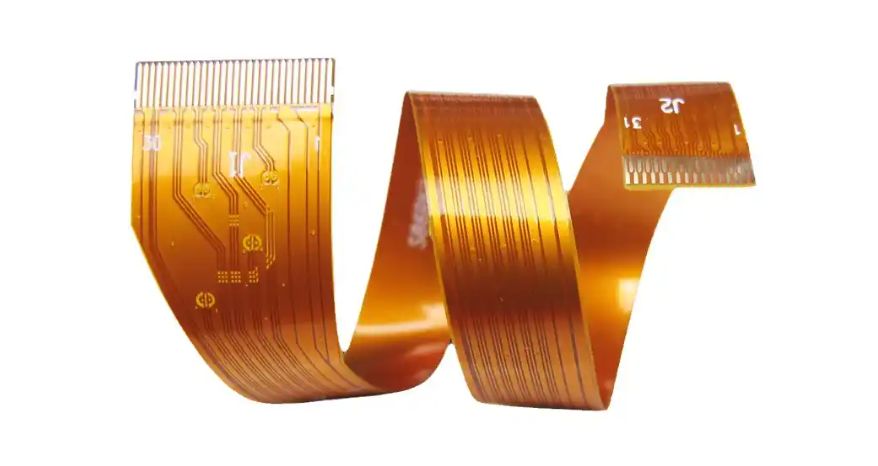

柔性线路板（FPC）封装制造的工艺流程

一、质料准备

FPC生产从质料准备最先，主要质料包括柔性基材、导电质料和绝缘质料等，这些质料通常以卷状供应。首先，使用分条机或分片机举行质料宽度的修正或分条处置惩罚，以知足州产品尺寸需求。例如，常见的柔性基材有聚酰亚胺薄膜等，它是FPC能实现柔性的主要基；导电质料多接纳铜箔，作为形成电路的主要导电部件；绝缘质料也常用聚酰亚胺薄膜，起到隔离电路和；さ缏返淖饔 。

二、冲孔与钻孔

FPC质料柔软、屈服强度低，在冲孔和钻孔时容易爆发胶渣和熔融征象。为解决此问题，制造商多接纳排屑能力强的机械钻机。这一步关于在FPC上形成导通孔或特定形状的孔很是要害，导通孔能实现差别层电路的毗连，包管信号传输等功效在多层FPC中的实现 。

三、除胶渣镀铜

若FPC是双面、多层或刚挠连系板等需要金属化处置惩罚的类型，在钻孔后要举行一系列工序，如等离子处置惩罚、化学除胶渣、化学沉铜和电镀铜等，目的在于在孔壁上形成匀称的金属镀层；С涸芄煌耆ǔ昕桌讨性诳妆诒⒌慕涸仍游，确保后续金属能优异附着；化学沉铜在孔壁上先沉积一层很薄的铜，电镀铜则进一步加厚这一铜层，使孔壁金属化的效果知足电气导通等性能要求。

四、图形转移（减成法）

完成金属化处置惩罚后举行图形转移，这是通过干膜和曝鲜明影等办法将底片上的线路数据转移到柔性电路板上的历程。干膜对制程变异和脏污的容忍度较高，以是大都柔性板制造商青睐这种图像转移介质。曝光历程是使用特定光源使干膜上受究竟片线路图案遮挡的部分未被聚合，而其余部分被聚合；显影则是将未被聚合的部分（即不需要的干膜部分）使用显影液冲洗掉，只留下与所需线路对应的干膜，由此将线路图案起源转移到FPC上。

五、蚀刻和退膜

图形转移之后就举行蚀刻和退膜。蚀刻是通过化学反应将不需要的氧化物和铜去除掉，形成设计所需的线路图案，常用的蚀刻剂会选择性地与铜爆发反应，将未被干膜；さ耐コ；退膜则是使用退膜液将作为耗材的干膜冲洗去除，随后用水洗和干燥等完成最终处置惩罚。经由这一步，FPC上就形成了完整的电路图案。

六、贴；つ

蚀刻和退膜后，为；は呗钒宀皇芩鹕，要贴覆；つ，选择性笼罩；で颉⒙冻鲎樽扒。；つけ苊庀呗钒逶诤笮庸ぁ⒃耸浜褪褂美讨斜换嘶蚴艿狡渌锢硭鸷，确保线路的完整性和电路性能的稳固性，例如在一些容易与其他部件爆发摩擦的区域可以通过贴；つだ醋柚共恍胍乃鹕。

七、压合

在贴好；つず笠傩醒购洗χ贸头，在清洁室内将补强质料、笼罩膜、线路层、粘合剂等质料预叠在一起，通过高温高压处置惩罚，压合成一个整体。压合能使差别层的结构细密连系，提供机械强度，包管FPC在一样平常使用和种种重大事情条件下不会泛起分层等情形。例如在一些需要弯折或者遭受应力的部位通过压合连系补强质料等就能提高FPC的整体对抗能力 。

八、外貌处置惩罚阶段（沉金）

压合完成后要对板面举行镍金镀层的沉金处置惩罚，此举可以增添产品的耐酸盐碱性能，提升可焊性。在外貌形成镍金层后，在后续举行电子元件焊接时，焊料能更好地附着在上面，形成稳固的毗连，从而包管电路毗连的可靠性和电气性能的稳固性。差别情形下对镍金层的厚度等要求可能会有所差别 。

九、文字制作

这个历程主要是在FPC上制作出相关的文字标识，如产品型号、生产批次等。一样平常接纳丝印原理，通过特定的网版和油墨将文字印刷到FPC指定位置。这样做的目的一是便于对产品举行识别、治理和追溯，二是能知足客户对标识信息的需求，在产品的整个生产制造和使用周期中起到主要的标识作用。

十、电气测试

在之前所有加工办法完成后需要使用探针举行电路板的电气测试，主要检测是否保存开路（线路中止）、短路（不应毗连的线路毗连在一起）等品质不良征象。这一测试是评估FPC是否知足设计电气性能要求的要害办法，若是保存开路或者短路等问题则需要对产品举行修复或者报废处置惩罚，以包管产品的可靠性和交付质量。

十 一、辅料装配

电气测试完成后，使用自动化装备为电路板贴上胶纸、钢片、FP4等辅料。辅料是为了知足FPC差别的功效和使用要求，例如胶纸可以抵达牢靠线路或增强线路板机械性能等目的；钢片可以提高FPC的机械强度，在一些需要局部增强硬度和刚性的地方施展作用；FP4（虽然详细因素和功效可能取决于详细应用）也是为了配合FPC在特定产品中的功效需求而举行装配。

十二、成型阶段

这一阶段是通过模具冲压或激光烧蚀等方法将大事情板加工成切合客户要求的尺寸规格。模具冲压适合大规模生产，效率较高，能快速成型出一致的产品形状；激光烧蚀则在一些精度要求高、形状重大且对切割边沿质量要求较高的情形下使用，最终将FPC加工成知足特定产品组装需求的形状形状和尺寸巨细。

十三、质量检查阶段（FQC检查）

将加工成制品的柔性电路板凭证客户要求和行业标准举行周全检查，主要是挑出不良品以确保产品质量。检查项目包括外观方面，如是否有划伤、缺损；尺寸是否切合划定；电气性能是否再次达标（由于之前的测试工序后可能在后续加工里有转变）等，只有通过这一关卡的FPC才华最终被以为是及格产品，交付客户使用 。

FPC柔性电路板洗濯：

柔性电路板上保存多种多样的污染物，能够归成离子型与非离子型这两大类。离子型污染物在接触到情形中的湿气后，在通电时会爆发电化学迁徙，形成树枝状的结构体，导致泛起低电阻通路，使柔性电路板的功效受损。非离子型污染物能够穿透PCB的绝缘层，在PCB板表层下爆发枝晶。除了离子型和非离子型污染物之外，尚有粒状污染物，像焊料球、焊料槽内的浮点、灰尘以及灰尘等，这些污染物会引发焊点质量下降、焊接时焊点拉尖、爆发气孔、短路等州不良征象。

一样平常来说，人们以为洗濯外貌贴装组件相当难题，这是由于有时外貌贴装元件和柔性电路板之间的托高高度很低，形成了极其细小的间隙，有可能残留助焊剂，致使在洗濯历程中难以将助焊剂去除。着实，若是在选择洗濯工艺和装备时加以注重，并且让焊接和清洁工艺获得适当的控制，那么洗濯外貌贴装组件就不应保存问题，即即是使用了具有侵蚀性的助焊剂。然而必需要强调的是，在使用侵蚀性水溶性助焊剂时，优异的工艺控制是必不可少的。

鉴于柔性电路板电子制程细密焊后洗濯的差别需求，尊龙凯时科技在水基洗濯领域拥有颇为富厚的履历，针对具有低外貌张力、低离子残留、需配合差别洗濯工艺使用的情形，自主研研发出了相对完整的水基系列产品，细腻化地对应涵盖了从半导体封装到PCBA组件终端，其中包括水基洗濯剂和半水基洗濯剂，碱性水基洗濯剂以及中性水基洗濯剂等。详细体现为，在一律洗濯力的条件下，尊龙凯时科技的兼容性更为优良，兼容的质料更为普遍；在一律兼容性的条件下，尊龙凯时科技的洗濯剂可洗濯的锡膏种类更多（经由测试的锡膏品牌有ALPHA、SMIC、INDIUM、SUPER-FLEX、URA、TONGFANG、JISSYU、HANDA、OFT、WTO等；经由测试的焊料合金包括SAC305、SAC307、6337、925等差别因素），洗濯的速率更快，离子残留更低、清洁水平更好。
