FPC软板焊接必需使用专用载具的缘故原由与SMT载具洗濯剂先容

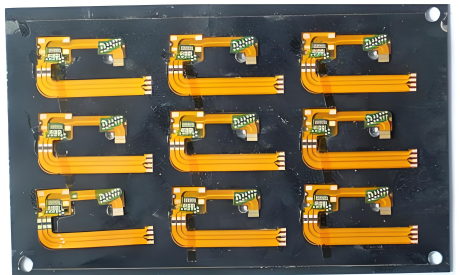

FPC：英文名Flexible Printed Circuit ，其中文意思是柔性印制线路板，简称软板。FPC软板可以自由弯曲、卷绕、折叠，可遵照空间结构要求恣意安排，并在三维空间恣意移动和伸缩，从而抵达元器件装配和导线毗连的一体化

；软硬连系的设计也在一定水平上填补了柔性基材在元件承载能力上的略微缺乏。

FPC载具则在SMT加工中施展着至关主要的作用。其优点和作用不但体现在提升焊接质量和生产效率上,还体现在降低生产本钱、提高产品可靠性以及增进生产自动化等多个方面。

下面尊龙凯时科技小编给各人分享的是FPC软板焊接必需使用专用载具的缘故原由与SMT载具洗濯剂相关知识，希望能对您有所资助！

FPC软板焊接必需使用专用载具的缘故原由：

为了弄清FPC软板焊接必需使用专用载具的缘故原由，我们从FPC软板的固有特征和载具的五大焦点功效两个方面来剖析：

一、柔性电路板的固有特征

1、超薄结构：厚度通常为0.1-0.3mm（刚性PCB的1/5-1/10）

；

2、低弹性模量：聚酰亚胺基材弹性模量3-5GPa（FR4的1/10）

；

3、高CTE值：X/Y偏向CTE 12-20ppm/℃（Z偏向可达50ppm/℃）

；

4、外貌不平整度：自由状态下翘曲量可达±1.5mm/m

；

二、载具的五大焦点功效

1、形变抑制：将FPC翘曲量控制在±0.1mm以内

；

2、热传导优化：确保板面温差＜3℃（峰值温度区）

；

3、精准定位：提供±0.05mm的机械定位基准

；

4、静电防护：外貌电阻10⁶-10⁹Ω实现ESD清静

；

5、工艺兼容：顺应洗濯、印刷、贴片、回流全流程

；

连系上面所述：FPC的物理特征导致其无法直接举行标准化SMT生产，因此FPC软板焊接必需使用专用载具。

SMT载具洗濯剂：

SMT载具洗濯：为了包管焊接夹治具、载具在过波峰焊、回流焊时间的焊接质量,阻止焊接加工历程中积累的助焊剂残留和锡膏残留污染PCBA线路板，需要按期对波峰焊夹治具、载具举行保养和洗濯。

SMT载具洗濯剂W4000N先容：

SMT载具洗濯剂W4000N是一款环保水基洗濯剂，用于洗濯焊接治具、夹具、载具、旋风疏散器和冷凝管、热交流器、冷凝器、过滤网、风机叶片、空气交流器、凝气器上被烘焙的助焊剂、松香、油污等顽固残留物质和种种锡膏残留物。适用超声波、喷淋洗濯、浸泡和手工刷洗等多种洗濯工艺，兼顾质料兼容性的同时抵达了知足的清洁洗濯效果。

SMT载具洗濯剂W4000N的产品特点：

W4000N水基洗濯剂是浓缩液，应用浓度为20%~25%。这是一款可按一定比例兑水稀释举行洗濯的高效浓缩型水基洗濯剂产品。产品攻克了碱性洗濯剂对铝合金治具等敏感性子料不兼容的行业难题，对铝合金、合成石、人造石、玻纤质料、黄铜、玻璃、陶瓷、橡胶、塑料、钢、复合质料、铸铁等敏感质料具有优良的质料兼容性。具有不含卤素、气息小、低泡、使用寿命长、超强洗濯力等特点。质料清静环保，不含VOC因素，完全知足VOC排放的相关规则要求，创立清静环保的作业情形，包管员工身心康健？杉筇岣呤虑樾，降低生产本钱。

SMT载具洗濯剂W4000N的适用工艺：

W4000N适用超声波、喷淋洗濯、浸泡和手工刷洗等多种洗濯工艺。

SMT载具洗濯剂W4000N的产品应用：

W4000N水基洗濯剂用于洗濯焊接治具、夹具、载具、旋风疏散器和冷凝管、热交流器、冷凝器、过滤网、风机叶片、空气交流器、凝气器上被烘焙的助焊剂、松香、油污及种种锡膏残留物。兼顾质料兼容性的同时抵达了知足的清洁洗濯效果。

应用效果如下列表中所列：
