芯粒（Chiplet）手艺与异质异构集成手艺是半导体领域推动后摩尔时代生长的要害路径，两者既有手艺关联性，也有明确的差别化定位。以下从手艺界说、焦点区别及市场应用三个维度举行剖析：

一、手艺界说与焦点区别

1. 芯粒（Chiplet）手艺

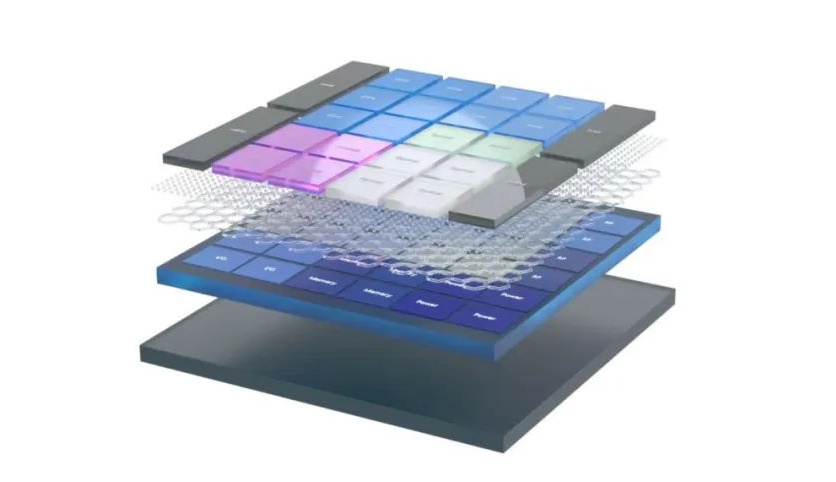

• 界说：芯粒是将芯片功效？榛粤Φ男⌒酒ノ，通过先进封装手艺（如2.5D/3D封装、硅中介层等）集成到一个系统级封装（SiP）中，形成高性能芯片。

• 特点：

• 工艺异构：差别功效？榻幽刹畋鹬瞥坦ひ眨ㄈ鏑PU用7nm，I/O用14nm），降低本钱并提升良率。

• ？楦从茫盒玖？煽绮犯从，加速研发周期（如AMD三代锐龙复用霄龙I/O芯片）。

• 封装主导：依赖先进封装手艺实现高密度互连，如台积电的CoWoS和Intel的EMIB。

2. 异质异构集成手艺

• 界说：异质异构集成是将差别质料（如硅、GaN、SiC）、差别工艺节点、差别功效的芯片或器件集成到统一封装中，形成多功效系统。

• 特点：

• 质料异构：突破简单质料限制，集成光电器件、传感器、功率器件等（如Si与GaN的连系）。

• 跨学科整合：融合微电子、光电子、MEMS等手艺，实现微型化和多功效（如生物检测微系统）。

• 多维度互连：需解决TSV（硅通孔）、RDL（重布线层）等三维互连手艺的热、力、电磁兼容问题。

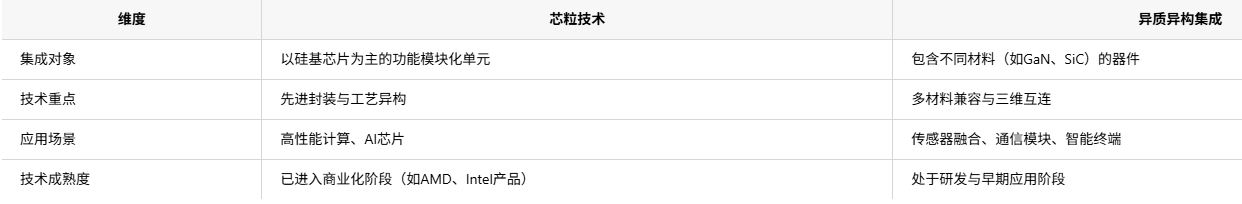

3. 焦点区别

二、市场应用剖析

1. 芯粒手艺的市场应用

• 高性能盘算（HPC）与AI：数据中心通过芯粒集成提升算力密度，降低功耗（如英伟达H100接纳多芯粒设计）。

• 消耗电子：手机SoC通过芯粒整合射频、基带？，缩短研发周期。

• 中国市场时机：中国企业在封装（如长电科技、通富微电）和设计（如华为）领域加速结构，试图突破先进制程限制。

2. 异质异构集成的市场应用

• 智能终端：集成传感器、射粕习端与处置惩罚器，实现小型化（如苹果UWB芯片）。

• 汽车电子：车载雷达、激光雷达需异质集成光电元件与盘算芯片。

• 工业物联网：连系功率器件（SiC）与控制芯片，提升能效。

3. 市场规模与趋势

• 芯粒市。2025年全球规模达65亿美元，预计2035年突破600亿美元，CAGR超30%。

• 异质异构集成：手艺壁垒较高，但随着5G、AIoT需求增添，2030年市场规
  ；虺200亿美元。

三、挑战与未来展望

1. 手艺挑战：

• 芯粒：互连标准统一（如UCIe同盟）、良率优化。

• 异质异构：质料界面缺陷、热治理、跨标准仿真。

2. 未来趋势：

• 手艺融合：芯粒与异质异构集成连系，推动“More than Moore”生长。

• 生态构建：需跨企业、跨学科相助，建设统一的设计与测试标准。

总结

芯粒手艺是异质异构集成的主要分支，聚焦工艺异构与封装立异
；而异质异构集成更强调质料与功效的深度融合。两者配合驱动半导体从“单片集成”向“系统级集成”演进，未来将在AI、汽车电子、物联网等领域释放更大潜力。
