一、碳化硅？橄热

1. 焦点界说与优势

碳化硅（SiC）？槭且恢只诘谌氲继逯柿系母咝阅芄β势骷，通过集成碳化硅芯片、散热结构、封装质料等实现电能的高效转换与控制。相较于古板硅基器件，其优势包括：

• 耐高压高温：碳化硅质料击穿电场强度是硅的10倍，可遭受更高电压（如1200V-3300V）和结温（175°C以上），适合新能源汽车高压平台（如800V快充系统）。

• 低消耗高效率：导通电阻低、开关速率快（达MHz级），总能量消耗比硅基IGBT降低70%，显著提升电驱系统效率（95%以上）和续航里程。

• 小型化高密度：芯片体积仅为硅基器件的1/5-1/10，功率密度提升3-7倍，助力新能源汽车轻量化设计。

•


2. 新能源汽车中的焦点应用

• 主驱逆变器：将电池直流电转换为电机驱动交流电，直接影响车辆动力性能和能效（如特斯拉Model 3接纳SiC？樘嵘铀俸托剑。

• 车载充电系统（OBC）：支持高功率快充（如800V平台半小时充至80%），镌汰充电时间。

• DC/DC转换器：优化电能分派效率，降低系统热消耗。

二、碳化硅？榉庾把≌

1. 封装质料与结构

• 基板质料：优先选用高导热陶瓷基板（如氮化铝、氧化铝），其热导率可达170-270 W/(m·K)，降低热阻并提升散热能力。

• 互连工艺：接纳银烧结或瞬态液相扩散焊接，替换古板锡焊，耐温能力提升至300°C以上，阻止高温失效。

• 双面散热设计：通过顶部铜框架+底部DBC基板的双面冷却结构，热阻较单面封装降低38%，适合高功率密度场景（如商用车电驱系统）。

2. 散热手艺适配性

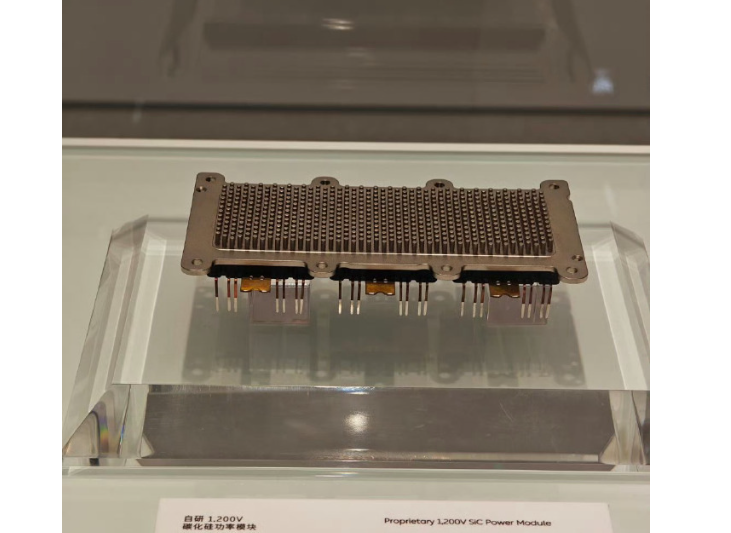

• 液冷集成：如博格华纳的Viper双面水冷？，通过微通道散热器直接集成封装，结流热阻低至0.7 K/W，适配800V高压系统。

• 相变散热：接纳石墨烯或金属相变质料，应对瞬时高热流密度（如急加速工况）。

3. 可靠性与寿命验证

• 功率循环测试：需知足10万次以上温度攻击（ΔT>100°C），阻止焊料层裂纹或键合脱落。

• 机械抗震性：通过激光焊接端子、压装封装等工艺，耐受50g攻击振动，切合车规级可靠性要求。

4. 系统兼容性优化

• 寄生参数控制：接纳低电感封装（如塑封2in1？椋，寄生电感<10nH，镌汰高频开关消耗和EMI滋扰。

• 驱动兼容性：匹配5kV隔离栅极驱动器（如NCD5700x系列），确保信号传输稳固性。

5. 本钱与供应链

• 衬蓝本钱占比：碳化硅衬底占？樽鼙厩50%，需评估供应商产能（如国产天科合达、天岳先进）以平衡性能和本钱。

• 封装工艺选择：30kW以下功率？榭山幽傻捅厩芊夤ひ，180kW以上推荐框架灌封或压装封装以提升散热效率。

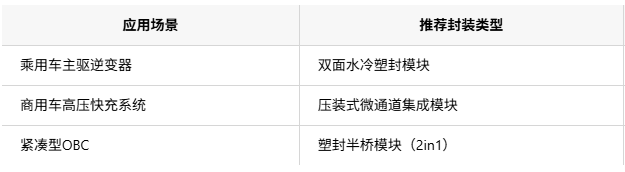

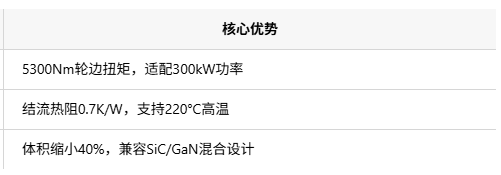

三、典范封装计划推荐

总结

选择碳化硅？榉庾靶栉粕⑷刃省⒖煽啃院拖低称ヅ涠日隹，连系详细应用场景（如电压平台、功率需求）选择适配的封装质料和工艺。随着国产衬底手艺突破（如天岳先进8英寸衬底量产），未来碳化硅？楸厩型档30%以上，进一步加速新能源汽车高压化历程。
