一、CoWoS手艺概述

1. 手艺界说与结构

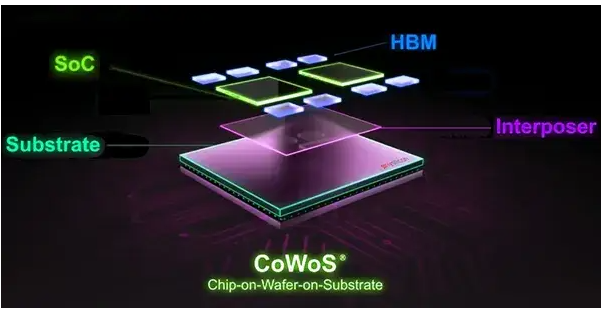

CoWoS（Chip On Wafer On Substrate）是台积电开发的2.5D先进封装手艺
，通过将芯片（CoW）毗连至硅晶圆中介层
，再整合到基板（oS）上实现多芯片互联。其焦点优势在于：

• 硅中介层手艺：使用微凸块（μBumps）、硅通孔（TSV）替换古板引线键合
  ，提升互联密度和数据传输带宽。

• 分类差别：

• CoWoS-S：硅基中介层
  ，适用于高性能盘算
  ，支持最高晶体管密度（如英伟达H100接纳的CoWoS-S5
  ，硅中介层面积达2500mm?）。

• CoWoS-L：连系RDL（重布线层）与局部硅互连（LSI）
  ，本钱更低且无邪性更高
  ，2024年已量产
  ，未来可能成为主流。

• CoWoS-R：基于InFO手艺的RDL层互联
  ，适用于中等密度堆叠场景。

2. 手艺优势与挑战

• 优势：高度集成、高速低延迟、高性价比（如H100中硅中介层本钱占比仅8%）。

• 挑战：硅中介层产能受限（光刻机限制、良率损失）、HBM堆叠重大性提升（HBM3需12层堆叠）。

二、市场应用现状

1. 主要应用领域

• AI算力芯片：英伟达H100、Blackwell系列GPU依赖CoWoS封装
  ，占台积电CoWoS产能的50%以上。

• 高带宽内存（HBM）：HBM3/4需通过CoWoS实现与盘算芯片的异构集成
  ，HBM产能受CoWoS限制。

2. 产能与竞争名堂

• 全球产能：2024年底台积电月产能达4万片
  ，2025年预计增至8万片
  ，整体市场月产能超9.2万片（含日月光、安靠）。

• 客户集中度：英伟达是最大客户
  ，其Blackwell系列推动台积电2025年转向CoWoS-L工艺（占比54.6%）。

三、市场远景与生长趋势

1. 手艺演进偏向

• CoWoS-L主导：通过LSI替换硅中介层
  ，降低本钱并提升弹性
  ，支持12颗HBM3堆叠
  ，2025年第四序度成主流。

• 光电集成：台积电妄想2026年整合CoWoS与硅光子（SiPh）手艺
  ，推出共封装光学器件（CPO）
  ，提升数据中心光通讯效率。

2. 市场增添驱动因素

• AI需求爆发：云端AI加速器推动2025年CoWoS需求激增
  ，英伟达GB200等产品需更高封装密度。

• 后摩尔定律时代：先进封装成提升芯片性能要害路径
  ，2025年中国先进封装市场规模将超1100亿元（CAGR 26.5%）。

3. 中国大陆企业结构

• 长电科技、通富微电、华天科技：已掌握2.5D/3D封装手艺
  ，推进FOPLP（扇出型面板级封装）验证
  ，有望分食HBM封装市场。

四、危害与挑战

1. 产能瓶颈：硅中介层制造难度高
   ，65nm光刻机产能缺乏可能制约扩张。

2. 手艺替换危害：英伟达妄想2025年提前导入FOPLP手艺
   ，缓解CoWoS压力。

3. 商业摩擦：美国芯片法案限制对中国手艺出口
   ，影响本土企业手艺突破。

先进封装芯片洗濯剂选择：

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要
，一旦选定
，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种
，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气
，通电后爆发电化学迁徙
，形成树枝状结构体
，造成低电阻通路
，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层
，在PCB板表层下生长枝晶。除了离子型和非离子型污染物
，尚有粒状污染物
，例如焊料球、焊料槽内的浮点、灰尘、灰尘等
，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物
，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中
，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素
，焊后必定保存热改性天生物
，这些物质在所有污染物中的占有主导
，从产品失效情形来而言
，焊后剩余物是影响产品质量最主要的影响因素
，离子型残留物易引起电迁徙使绝缘电阻下降
，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大
，严重者导致开路失效
，因此焊后必需举行严酷的洗濯
，才华包管电路板的质量。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

尊龙凯时科技运用自身原创的产品手艺
，知足芯片封装工艺制程洗濯的高难度手艺要求
，突破外洋厂商在行业中的垄断职位
，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
