一、先进射频系统封装手艺流程剖析

1. LTCC（低温共烧陶瓷）

• 流程：

• 质料制备：接纳含玻璃相的陶瓷粉末（如Al?O?、MgO）制成生瓷带，厚度准确可控（10-100μm）。

• 图形化：通过激光打孔、微孔注浆或细密印刷手艺在生瓷带上制作电路图形，埋入无源元件（电容、电感等）。

• 叠层烧结：多层生瓷带叠压后，在850-900℃低温下共烧，金属导体（Ag、Cu）与陶瓷同步烧结，形成三维电路。

• 后处置惩罚：切割、封装芯片或集成？，实现高频信号传输和小型化。

2. HTCC（高温共烧陶瓷）

• 流程：

• 质料制备：使用高纯度氧化铝（Al?O?）或氮化铝（AlN）粉末，无需添加玻璃相。

• 图形化：激光钻孔或冲孔后，填充高熔点金属（W、Mo/Mn）导体浆料。

• 叠层烧结：在1500-1800℃高温下共烧，形成高致密基板，导热率可达30-50W/m·K。

• 封装：通过共晶焊料或平行封焊手艺集成射频芯片，实现气密性封装。

3. 薄膜多层手艺

• 流程：

• 沉积：接纳溅射或蒸发工艺在基板（如Al?O?）上沉积金属（Au、Cu）或介质薄膜（SiO?、Si?N?）。

• 光刻蚀刻：通过光刻和湿/干法蚀刻形成微米级电路（线宽<50μm）。

• 多层互连：通过金属化过孔实现层间毗连，集成度可达100层以上。

4. 三维立体组装

• 流程：

• 基板设计：使用多层陶瓷或PCB基板构建腔体、通孔等三维结构。

• 芯片堆叠：通过倒装焊（Flip-Chip）或微凸块（Micro-Bump）手艺笔直堆叠射频芯片。

• 互联优化：接纳共面波导（CPW）或微带线设计镌汰寄生参数，提升高频性能。

5. 数字射频混淆PCB

• 流程：

• 质料选择：高频层接纳Rogers、Taconic等低消耗质料，数字层使用FR-4或刚挠连系板。

• 混淆设计：射频区优化阻抗匹配，数字区接纳盲埋孔手艺提高密度。

• 封装整合：通过QFN、BGA等封装形式集成射粕习端？椋ㄈ缏瞬ㄆ鳌⒐β史糯笃鳎。

6. 局部密封手艺

• 流程：

• 区域封装：对敏感元件（如MEMS传感器）接纳玻璃焊料或胶粘剂局部密封。

• 气密性增强：通过可伐合金围框与盖板封焊，避免湿气和颗粒污染。

二、应用剖析

1. LTCC手艺

• 高频通讯：5G毫米波天线、射粕习端？椋ㄈ绱逄锏60GHz LTCC滤波器）。

• 汽车电子：耐高温（150-500℃）的引擎控制？，集成MOSFET和功率器件。

• 航空航天：小型化卫星控制电路，通过多层埋置元件镌汰体积和重量。

2. HTCC手艺

• 大功率射频：相控阵雷达T/R组件（如16通道瓦片式发射？椋，耐高温（>600℃）情形。

• 军工领域：射频开关矩阵、密封性要求高的传感器，替换古板PCB基板。

• 能源行业：石油钻探装备中的耐高温电路，顺应极端情形。

3. 薄膜多层手艺

• 高密度互连：硅基CMOS与射粕习端的混淆封装（如MCM-D？椋。

• 微波器件：高Q值谐振腔、毫米波移相器，适用于卫星通讯。

4. 三维立体组装

• 相控阵雷达：多通道收发组件集成，镌汰体积和功耗（如K波段三维收发组件）。

• 消耗电子：智能手机射粕习端模组（如QFN封装的功率放大器）。

5. 数字射频混淆PCB

• 通讯基站：Massive MIMO系统中数字信号处置惩罚与射频链路的协同设计。

• 物联网装备：低功耗蓝牙？椋˙LE）的射频与MCU集成。

6. 局部密封手艺

• MEMS传感器：压力、加速率传感器的防尘和防潮封装。

• 生物医疗：植入式装备的生物相容性密封，延伸使用寿命。

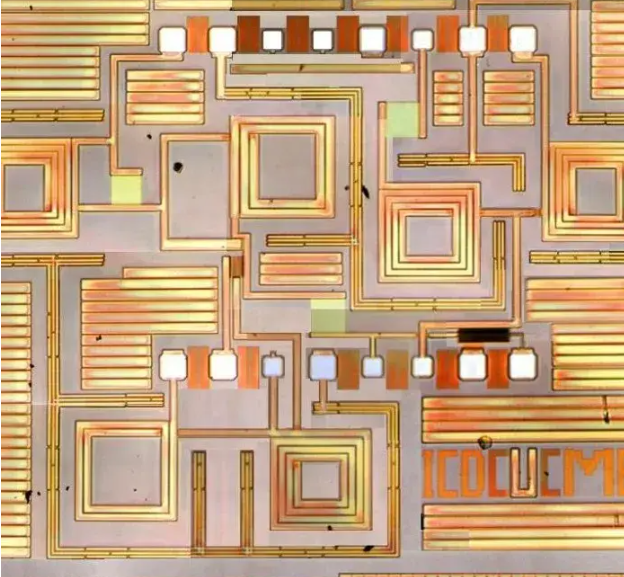

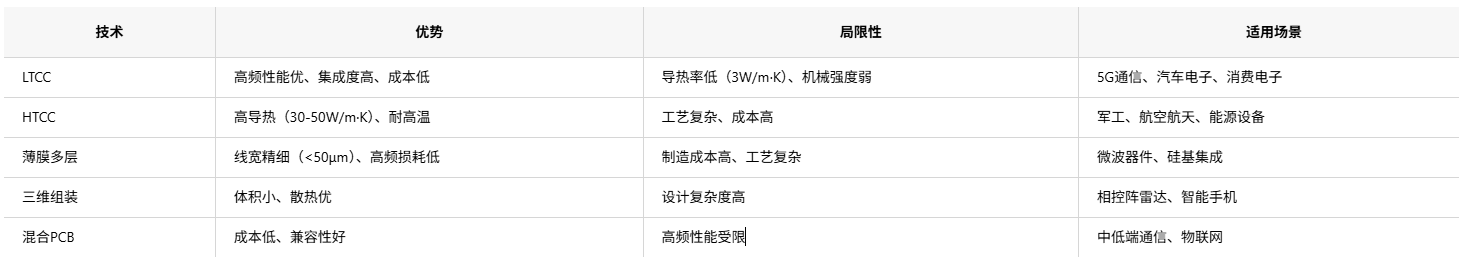

三、手艺比照与生长趋势

未来趋势：

• 质料立异：开发低介电常数（Dk<3）LTCC质料，提升毫米波性能。

• 工艺融合：LTCC与薄膜手艺连系，实现更高密度集成（如MCM-C/D）。

• 智能化封装：AI驱动的热仿真与电磁仿真，优化三维组装设计。

通过上述手艺的协同应用，射频系统将向更小体积、更高频段（如6G太赫兹）、更低功耗偏向生长，知足6G通讯、智能驾驶和空间互联网的需求。

射频芯片洗濯剂选择：

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。
