以下是基于晶圆到晶圆（Wafer-to-Wafer, W2W）键合手艺的笔直堆叠芯片工艺封装流程及其应用剖析：

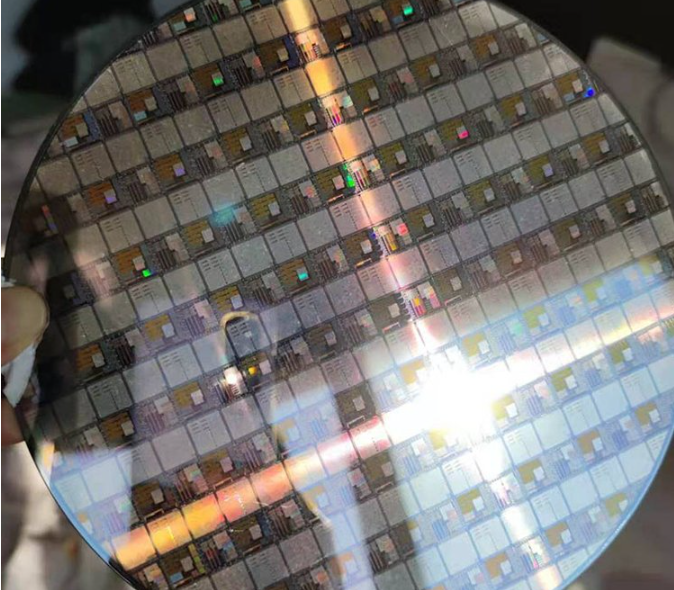

一、晶圆到晶圆键合封装流程

1. 晶圆预处置惩罚与洗濯

• 对晶圆外貌举行化学洗濯（如RCA洗濯）、蚀刻去除氧化物
  ，并通过湿法/干法工艺扫除杂质
  ，确保外貌原子级平整。

• 外貌活化处置惩罚（如等离子体处置惩罚）以增强键合界面反应活性。

2. 要害工艺：化学机械抛光（CMP）

• 接纳CMP手艺将晶圆外貌粗糙度控制在0.5nm以内
  ，确保键合匀称性。铜焊盘需坚持1nm以下粗糙度以实现高精度接触。

• CMP后需优化晶圆边沿平整度
  ，阻止减薄或键合历程中破碎。

3. 瞄准与键合

• 直接键合：硅片或玻璃基板在高温（700–1100°C）下退火形成共价键。

• 混淆键合（Hybrid Bonding）：连系铜-铜直接互连与电介质键合
  ，实现电气和机械双重毗连
  ，适用于亚微米级互连间距（如400nm）。

• 使用高精度瞄准装备（精度可达1μm以下）将两片晶圆瞄准
  ，通过范德华力或静电引力实现暂时接触。

• 键合方法：

4. 退火与界面强化

• 高温退火（200–500°C）增进铜原子扩散
  ，消除界面缺陷
  ，增强键合强度。

5. 晶圆减薄与互联

• 通过研磨、刻蚀等方法将晶圆减薄至50μm以下
  ，袒露硅通孔（TSV）或铜柱
  ，形成笔直互联通道。

• 接纳铜芯焊球（CCSBs）或再漫衍层（RDL）实现多层堆叠的信号传输。

二、焦点手艺挑战

1. 晶圆边沿缺陷控制

• 边沿不匀称性会导致键合朴陋
  ，需通过边沿沉积、斜面蚀刻等手艺优化。

2. 瞄准精度与外貌清洁度

• 纳米级颗粒即可引发键合失败
  ，需在ISO 3级以上清洁情形下操作。

3. 热应力与翘曲治理

• 质料热膨胀系数需匹配
  ，连系暂时键合载片手艺镌汰加工应力。

三、典范应用场景

1. 逻辑与内存异构集成

• 通过笔直堆叠实现逻辑芯片与高带宽内存（HBM）的直接互连
  ，缩短信号路径
  ，降低延迟（如AI芯片、移动处置惩罚器）。

2. 3D NAND存储器件

• 多层存储单位与CMOS外围电路的混淆键合
  ，提升存储密度与会见速率。

3. MEMS/传感器封装

• 硅-玻璃阳极键适用于压力传感器、惯性器件的气密封装
  ，提升可靠性。

4. 先进封装中介层

• 基于RDL的扇出型封装（FOWLP）连系W2W键合
  ，用于高性能移动处置惩罚器与射频？榧。

•


四、生长趋势

• 互连密度提升：从1μm间距向100nm以下演进
  ，支持更高带宽需求。

• 质料立异：接纳SiCN替换SiO?作为电介质
  ，增强键合界面热稳固性。

• 异构集成扩展：连系芯片到晶圆（D2W）手艺
  ，实现差别制程芯片的混淆堆叠。

先进封装芯片洗濯剂选择：

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要
，一旦选定
，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种
，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气
，通电后爆发电化学迁徙
，形成树枝状结构体
，造成低电阻通路
，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层
，在PCB板表层下生长枝晶。除了离子型和非离子型污染物
，尚有粒状污染物
，例如焊料球、焊料槽内的浮点、灰尘、灰尘等
，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物
，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中
，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素
，焊后必定保存热改性天生物
，这些物质在所有污染物中的占有主导
，从产品失效情形来而言
，焊后剩余物是影响产品质量最主要的影响因素
，离子型残留物易引起电迁徙使绝缘电阻下降
，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大
，严重者导致开路失效
，因此焊后必需举行严酷的洗濯
，才华包管电路板的质量。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

尊龙凯时科技运用自身原创的产品手艺
，知足芯片封装工艺制程洗濯的高难度手艺要求
，突破外洋厂商在行业中的垄断职位
，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
