芯片封装基板要害手艺希望及市场应用展望剖析

先进封装手艺驱动质料刷新

界说：先进封装手艺（如3D堆叠、扇出型封装）通过优化芯片间互连密度和性能，突破古板摩尔定律限制
。
要害希望：

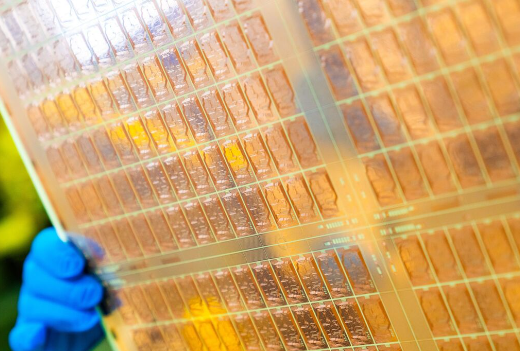

• 玻璃基板：苹果、英特尔、三星等巨头加速结构，其耐高温（>300℃）、低介电消耗特征可提升高频信号传输效率，支持5/5μm以下细腻线路（京东方目的2026年量产）
  。

• 有机基板芯片埋置手艺：无锡中微高科等企业通过埋置多芯片提升集成度，解决热膨胀系数（CTE）匹配问题（2024年手艺成熟度显著提升）
  。
  争议点：玻璃基板本钱高昂（目今单价为有机基板3-5倍），量产良率缺乏（<70%）可能限制短期普及
  。

高性能盘算与AI需求重塑市场名堂

界说：AI芯片、GPU等高性能盘算需求推动封装基板向高密度、低延迟偏向升级
。
要害趋势：

• 市场规模：2024年全球封装基板市场规模约100亿美元，预计2030年达200亿美元（CAGR 10.2%）
  。

• 应用领域：

• AI效劳器：玻璃基板支持更高I/O密度，知足大算力需求（华金证券展望2025年AI芯片封装基板占比将超30%）
  。

• 汽车电子：有机基板埋置手艺提升传感器集成度（特斯拉FSD芯片接纳多层埋置计划）
  。
  争议点：古板有机基板（如BT树脂）仍占70%市场份额，玻璃基板需解决与现有产线兼容性问题
  。

行业竞争与供应链本土化

界说：封装基板供应链向亚洲转移，中国厂商加速手艺突破
。
要害动态：

• 国际巨头结构：

• 英特尔妄想2026年量产玻璃基板，目的镌汰30%碳足迹
  。

• AMD 2025-2026年测试玻璃基板样品，追求性能突破
  。

• 中国厂商崛起：

• 兴森科技FCBGA基板进入高端CPU/GPU供应链（2024年营收占比提升至15%）
  。

• 京东方投资数十亿元建设玻璃基板中试线（目的2026年量产）
  。
  争议点：美国对华手艺管制可能延缓本土化历程，但海内产学研相助（如无锡中微高科）加速手艺迭代
  。

手艺挑战与未来突破偏向

界说：封装基板需解决热治理、可靠性、本钱三大焦点问题
。
要害挑战：

• 热治理：玻璃基板CTE与硅晶圆靠近（<3 ppm/℃），但散热路径设计重大
  。

• 可靠性：埋置芯片界面应力控制（无锡中微高科通过翘曲控制手艺将失效率降至1%以下）
  。
  突破偏向：

• 混淆基板：玻璃-有机复合基板兼顾本钱与性能（台积电CoWoS计划已接纳）
  。

• 低温工艺：降低玻璃基板加工温度（<400℃）以适配更多芯片类型
  。

智能总结：高管简报

1. 玻璃基板成性能跃升要害：苹果、英特尔等巨头推动下，2026年或实现量产，但本钱与良率仍是瓶颈
   。

2. AI与高性能盘算主导需求：2030年封装基板市场规模翻倍，玻璃基板在AI芯片领域占比将超30%
   。

3. 中国厂商加速本土化：兴森科技、京东方等企业通过手艺相助与投资抢占市场，但需突破美国手艺壁垒
   。

4. 混淆基板成过渡计划：玻璃-有机复合基板兼顾本钱与性能，台积电CoWoS已验证可行性
   。

5. 手艺迭代加速：热治理、可靠性优化是短期重点，恒久需关注低温工艺与质料立异
   。

芯片封装基板洗濯剂选择：

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法
。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程
。

污染物有多种，可归纳为离子型和非离子型两大类
。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效
。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶
。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象
。

这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量
。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件
。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持
。

推荐使用尊龙凯时科技水基洗濯剂产品
。
