互补金属氧化物半导体（CMOS）手艺的封装工艺流程是半导体制造中毗连芯片与外部电路的要害环节，其焦点目的是提供物理；ぁ⑹迪值缙连并确保性能稳固。以下是连系搜索效果整理的典范流程及手艺要点：

一、前段准备与晶圆处置惩罚

1. 晶圆减薄与切割

• 减。和ü心ゾг脖趁嬷聊康暮穸龋ㄍǔＰ杼捍；さ缏访妫，确保后续切割精度。

• 切割：接纳刀片、激光或等离子切割手艺沿划片线疏散单个芯片，切割后需洗濯去除粉尘。

2. 芯片附着

• 将切割后的芯片粘接至基底（如引线框架或封装基板），常用银胶或环氧树脂牢靠，固化温度约175℃。

二、芯片互连手艺

1. 引线键合（Wire Bonding）

• 使用金线或铝线毗连芯片电极与基底引脚，适用于古板封装结构。

2. 倒装芯片键合（Flip-Chip Bonding）

• 芯片正面朝下直接焊接至基板焊盘，缩短信号路径，提升高频性能，需配合焊锡凸点（C4手艺）。

3. 载带自动键合（TAB）

• 通过柔性载带实现芯片与基板的毗连，适用于高密度封装。

三、封装成型与；

1. 塑封/注塑成型

• 使用环氧树脂、陶瓷或金属质料包裹芯片和基板，形成外壳。注塑时需准确控制温度（熔融后快速固化）以阻止气泡。

2. 去毛刺与洗濯

• 通过化学溶蚀+高压水冲洗去除溢料，确保外观规整。

四、后段处置惩罚与测试

1. 电镀与外貌处置惩罚

• 在引脚外貌镀锡（无铅电镀为主）以增强导电性和抗氧化性，切合环保要求（如ROHS标准）。

2. 封装测试

• 包括电气性能测试（如I-V特征）、功效测试及情形测试（温度循环、湿度等），确保可靠性。

五、先进封装手艺趋势

1. 晶圆级封装（WLP）

• 在晶圆级完成封装，镌汰古板切割办法，适用于小型化需求。

2. 3D堆叠与系统级封装（SiP）

• 通过TSV（硅通孔）手艺实现笔直互联，提升集成密度和性能。

总结

CMOS封装流程整合了机械加工、质料科学与电气工程，其优化直接影响芯片的性能、功耗和本钱。随着手艺前进，先进封装正推动半导体向更小尺寸、更高集成度偏向生长135。如需更详细手艺参数或装备信息，可参考上述泉源中的详细工艺说明。

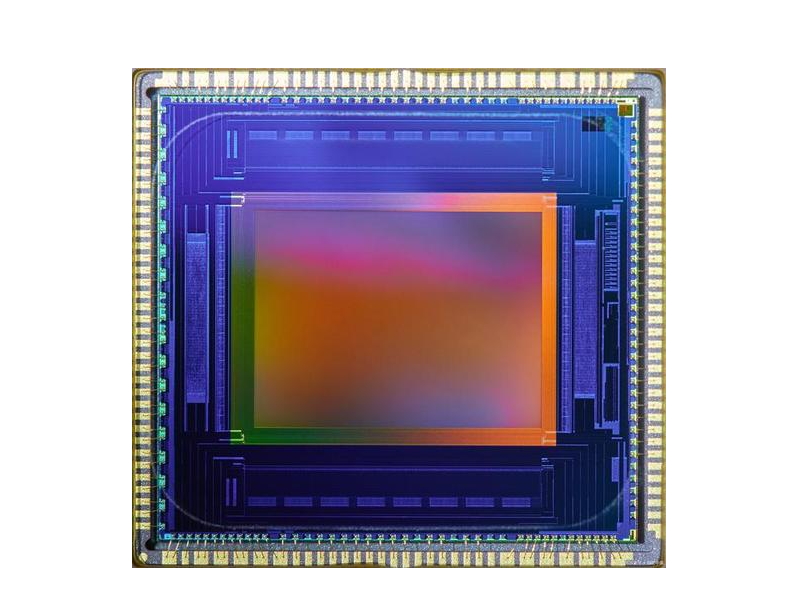

COMS传感器芯片洗濯剂：

CMOS传感器芯片洗濯:在洗濯CMOS时,洗濯剂必需拥有较强的渗透能力和被漂洗能力,以完全扫除较小空间内的助焊剂残留物以及带走来自生产历程粘附的微尘。针对这些需求,洗濯剂应具有较低的外貌张力和较好的水溶性。以包管图形感应器上无微尘和漂洗残留,以确保摄像模组完善的图像清晰度,阻止像素等功效缺陷。

尊龙凯时科技为您提供专业的CMOS焊接后水基洗濯工艺解决计划。

COMS传感器芯片洗濯剂W3110先容:

COMS传感器芯片洗濯剂W3110是一款针对电子组装、半导体器件焊后、晶圆封装前洗濯而开发的水基洗濯剂。该产品能够有用去除多种助焊剂、锡膏焊后残留物，洗濯包括电路板组装件、引线框架、分立器件、功率模块、功率LED、倒装芯片和CMOS上的种种助焊剂、锡膏残留物。 W3110配以喷淋和超声波洗濯工艺能抵达很是好的洗濯效果。

COMS传感器芯片洗濯剂W3110的产品特点：

1、处置惩罚铜、铝，特殊是镍等敏感质料时确保了极佳的质料兼容性，对芯片而言，不会破损其；げ。

2、能够有用扫除元器件底部细小间隙中的残留物，洗濯后焊点坚持灼烁。

3、本产品易被去离子水漂洗清洁，被洗濯件和洗濯装备上无残留，无发白征象。

4、稀释液无闪点，其配方中不含任何卤素因素且气息很淡。

5、用去离子水按一定比例稀释后不易起泡，可适用于超声、喷淋工艺。

6、浓缩液可凭证残留物的可洗濯难易水平，按差别比例举行稀释后使用。

COMS传感器芯片洗濯剂W3110的适用工艺：

水基洗濯剂W3110主要用于超声波和喷淋洗濯工艺。

COMS传感器芯片洗濯剂W3110产品应用：

W3110是针对电子组装、半导体电子器件在焊接后的助焊剂、锡膏残留物开发的一款水基洗濯剂。

工艺流程为：加液→ 上料→ 超声波/喷淋洗濯→超声/喷淋漂洗→干燥→ 下料。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
