以下是针对电动汽车功率电子封装工艺的详细剖析，连系行业生长趋势与手艺难点，从质料系统、结构设计、工艺立异及可靠性四个维度举行系统叙述：

一、焦点质料舷立异

1. 耐高温环氧塑封料（EMC）

• 多芳环（MAR）型树脂：通过增添分子链芳环密度提升热稳固性（如含萘结构环氧树脂）。

• 填料优化：高比例二氧化硅填料（可达90wt%）降低热膨胀系数，镌汰界面分层危害。

• 性能需求：需耐受175–200℃高温（SiC/GaN器件事情温度），具备高绝缘性（CTI≥600V）、无卤阻燃、低热应力等特征。

• 改性偏向：

2. 衬底与毗连质料

• DBC陶瓷基板：Al?O?/AlN基直接敷铜板，兼顾绝缘与导热（SiC？槭籽lN）。

• 烧结替换焊料：纳米银烧结手艺（事情温度>250℃），较古板锡焊热阻降低30%，抗疲劳寿命提升5倍。

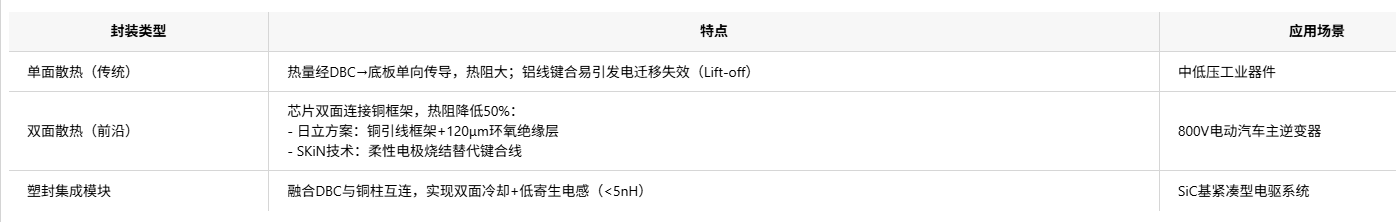

二、封装结构设计演进

三、要害工艺手艺突破

1. 芯片互连工艺

• 铜线键合替换铝线：降低电阻率（1.7μΩ·cm vs 2.8μΩ·cm），抗热疲劳强度提升3倍。

• 铜片钎接（DLB）：三菱J系列？榻幽芍苯佣俗影蠖，寄生电感镌汰50%。

2. 真空回流焊接

• 在5mbar真空情形下焊接，焊点朴陋率<1%（古板工艺>5%），显著降低热阻。

3. 双面银烧结

• SiC芯片上下外貌同步烧结70μm铜箔（DBB手艺），缓冲热应力并提升电流承载能力。

四、可靠性强化路径

1. 界面失效防护

• 芯片外貌金属化：Al层外貌镀Ni（3–5μm），抑制高温Al晶粒重修导致的接触电阻上升。

• 垫片赔偿设计：电装计划接纳铜垫片平衡IGBT/FRD芯片高度差，镌汰机械应力。

2. 加速测试要领

• 功率循环试验：ΔTj=80–150K条件下监测键合点脱落与焊层分层，目的寿命>50万次。

五、手艺挑战与生长趋势

1. SiC？榉庾捌烤

• 高温下环氧树脂玻璃化转变（Tg>220℃需求）、铜/陶瓷CTE失配（铜17ppm/K vs SiC 4ppm/K）。

2. 集成化立异偏向

• 三维堆叠封装：芯片笔直集成减小环路面积（如英飞凌HPD？椋。

• 嵌入式无源元件：将电容/电阻集成于衬底，降低寄生参数。

• 引用案例：特斯拉Model 3电控接纳Viper双面水冷？，结温峰值耐受达200℃
  ；德尔福800V SiC控制器功率密度达100kW/L。

封装计划选型建议：

• 乘用车电驱：优先双面散热塑封？椋ㄈ绲し鹚笵BB+铜带键合）。

• 超高压平台：SiC芯片+银烧结+氮化铝DBC组合，匹配液冷系统。

功率器件芯片洗濯剂选择：

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
