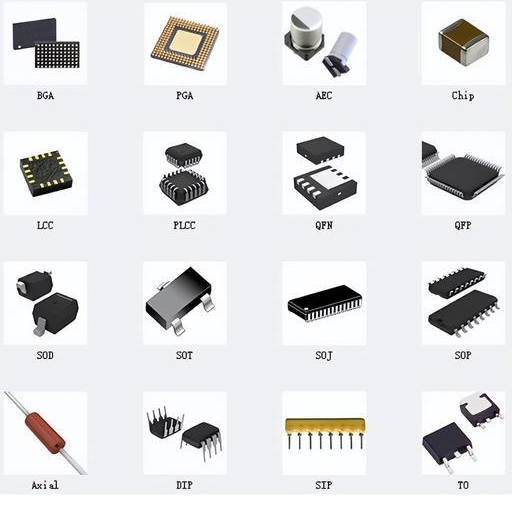

四边引出型外貌贴装封装工艺类型及剖析

1. QFP（Quad Flat Package）

特点：

• 四侧鸥翼形引脚，引脚间距规模广（0.3-1.0mm）。

• 适合高频应用，散热性能较好。

• 引脚数可达300以上，适用于大规模集成电路。

应用：

• 微处置惩罚器、存储器、模拟电路（如信号处置惩罚芯片）。

2. LQFP（Thin QFP）

特点：

• 比QFP更。ê穸仍1.0-2.0mm），引脚间距更。0.4-0.8mm）。

• 体积小，适合空间受限场景。

应用：

• 消耗电子（如手机、数码相机）、通讯装备。

3. TQFP（Thin QFP）

特点：

• 在LQFP基础上进一步减。ê穸取1.0mm），引脚间距更。0.3-0.5mm）。

• 电气性能优异，适合高频高速信号传输。

应用：

• 移动装备（如MP3播放器）、高频电路（如射频？椋。

4. PQFP（Plastic QFP）

特点：

• 塑料材质，本钱低，引脚数可达数百。

• 外貌贴装工艺成熟，可靠性较高。

应用：

• 大规模集成电路（如MCU、ASIC）。

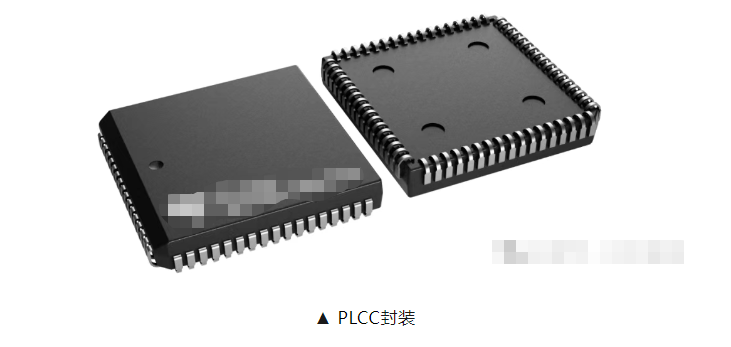

5. PLCC（Plastic Leaded Chip Carrier）

特点：

• 四边J形引脚，无引脚变形危害。

• 可靠性高，但拆卸难题。

应用：

• 存储器（如EPROM）、高频电路（如通讯？椋。

6. BGA（Ball Grid Array）

特点：

• 底部球状阵列引脚，密度高（焊球节距0.8-1.5mm）。

• 散热性能卓越，适合高功耗芯片。

应用：

• CPU、FPGA、高引脚数芯片（如GPU）。

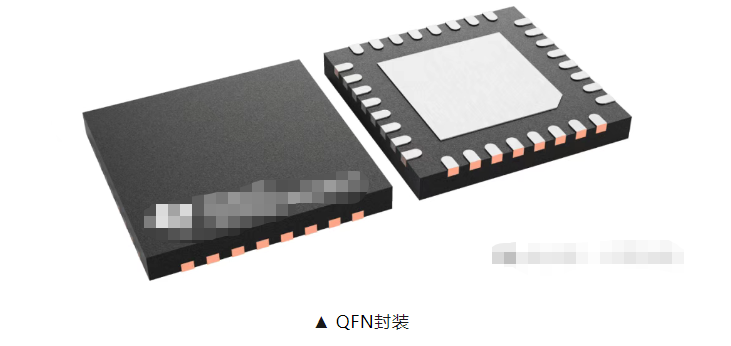

7. QFN（Quad Flat No-lead）

特点：

• 无引脚设计，焊盘直接毗连，热阻低。

• 体积。ǜ叨取1mm），适合便携装备。

应用：

• 电池供电产品（如智能手表）、传感器。

总结比照表

要害手艺比照

1. 引脚密度与间距：

• QFP/LQFP/TQFP通过缩小引脚间距（如0.3mm）提升I/O数目，适合高密度需求。

• BGA通过二维阵列结构实现更高引脚数（如数百个焊球）。

2. 散热性能：

• QFP系列依赖引脚散热，BGA和QFN通过大面积焊盘或底部填充优化热传导。

3. 工艺兼容性：

• QFP系列需细腻贴装装备，BGA和QFN对焊膏印刷精度要求更高。

四边引出型外貌贴装封装芯片洗濯剂选择：

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
