中国微电子封装工艺手艺生长历程全剖析

1：微电子封装手艺的历史与生长阶段

界说与诠释 微电子封装手艺是指将半导体芯片封装在；た悄，以避免物理损伤和情形影响，并提供电气毗连的历程。该手艺的生长历程可以分为几个要害阶段，每个阶段都有其奇异的特征和手艺前进。

要害事实、趋势与最新生长

1. 第一阶段（20世纪70年月）：以通孔插装（TH）为主，如双列直插封装（DIP）。

2. 第二阶段（20世纪80年月）：引入外貌装置（SM）封装，如小形状封装（SO）和塑料引线芯片载体（PLCC）。

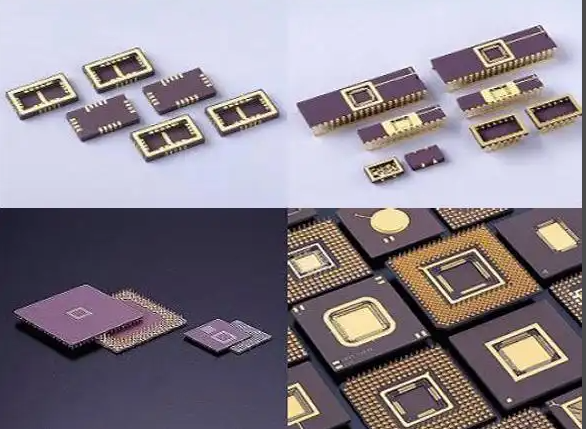

3. 第三阶段（20世纪90年月至今）：随着集成电路（IC）手艺的前进，泛起了球栅阵列封装（BGA）、芯片尺寸封装（CSP）和三维封装（3D）等高级封装手艺。

重大争论或差别看法

• 手艺蹊径选择：关于哪种封装手艺更适合未来的生长，保存差别的意见。一些专家以为BGA和CSP将继续主导市场，而另一些人则看好3D封装和系统级封装（SiP）。

2：目今微电子封装手艺的要害手艺与应用

界说与诠释 目今的微电子封装手艺包括多种先进的封装要领，如BGA、CSP、SiP和3D封装。这些手艺旨在提高集成度、降低功耗和缩小尺寸，以知足现代电子产品的高性能需求。

要害事实、趋势与最新生长

1. BGA：通过焊球阵列实现高密度I/O毗连，具有更好的电性能和更高的封装密度。

2. CSP：封装尺寸靠近芯片尺寸，提供更高的存储容量和更小的占用空间。

3. SiP：将多个功效？榧稍谝桓龇庾疤迥，实现系统级的功效整合。

4. 3D封装：通过笔直堆叠芯片，显著提高集成度和性能。

重大争论或差别看法

• 本钱效益：高级封装手艺如3D封装和SiP的本钱较高，是否能在大规模生产中实现经济可行性是一个争议点。

3：微电子封装手艺的未来趋势与挑战

界说与诠释 未来的微电子封装手艺将继续朝着更高集成度、更小尺寸、更低功耗和更环保的偏向生长。然而，这一历程中面临的手艺挑战和市场需求转变也是不可忽视的因素。

要害事实、趋势与最新生长

1. 新质料与新工艺：开发新型封装质料和先进工艺，如柔性电子和生物电子封装，以应对新兴应用的需求。

2. 智能制造与绿色制造：通过智能制造和绿色制造理念，提高生产效率和环保性能。

3. 个性化定制：知足差别客户和应用场景的个性化需求，推动封装手艺的立异生长。

重大争论或差别看法

• 手艺瓶颈：怎样战胜新质料和新工艺带来的手艺瓶颈，以及怎样平衡性能与本钱，是业界关注的焦点。

4：中国微电子封装手艺的工业生态与政策支持

界说与诠释 中国的微电子封装工业在政府政策的支持下迅速生长，形成了较为完整的工业链和生态系统。政策支持包括资金投入、手艺研发和国际相助等方面。

要害事实、趋势与最新生长

1. 政策支持：中国政府出台了一系列政策，勉励微电子封装手艺的研发和工业化，如《中国制造2025》。

2. 工业结构：中国在多个地区建设了微电子工业园区，吸引了大宗企业和科研机构入驻。

3. 国际相助：通过国际相助与交流，引进国际先进手艺和履历，提升海内手艺水平。

重大争论或差别看法

• 自主立异能力：只管政策支持力度大，但中国在某些高端封装手艺领域的自主立异能力仍需提升，怎样实现手艺突破是一个主要议题。

总结

1. 微电子封装手艺履历了从通孔插装到外貌贴装的生长历程，现在正向BGA、CSP、SiP和3D封装等高级手艺迈进。

2. 目今的微电子封装手艺注重高集成度、低功耗和小型化，以知足现代电子产品的高性能需求。

3. 未来，微电子封装手艺将继续向更高集成度、更小尺寸、更低功耗和更环保的偏向生长，同时面临新质料、新工艺和智能制造等挑战。

4. 中国政府通过政策支持、工业结构和国际相助，起劲推动微电子封装手艺的生长，但仍需提升自主立异能力。

5. 高级封装手艺如3D封装和SiP在本钱效益和市场接受度方面保存争议，需进一步探索其商业化路径。

国产芯片洗濯剂选择：

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
