先进封装手艺中的堆叠集成计划剖析

先进封装手艺通过堆叠集成显著提升了芯片性能与集成度，其中2D、2.5D、3D堆叠及PoP封装是典范代表。以下从手艺原理、焦点特点及应用场景睁开剖析。

2D集成手艺：平面多芯片互联的基础

• MCM（多芯片组件）：作为2D集成的典范形式，MCM将多个裸片与元器件组装在多层高密度基板上，通过基板电路实现互联。其焦点目的是知足高速率、高性能需求，而非优先缩减体积，组装工具为超大规模集成电路（VLSI）和专用集成电路（ASIC）裸片。

• 手艺局限：芯片呈平面漫衍，占用空间随功效增添而增大，数据传输路径较长，难以知足小型化和低延迟需求。

2.5D封装手艺：中介层实现横向高密度互联

• 手艺原理：通过硅中介层（Interposer）及 redistribution layer（RDL， Redistribution Layer）实现多芯片横向互联。中介层具备高密度布线能力，可将逻辑芯片（如CPU/GPU）与存储芯片（如HBM）配合封装，缩短数据传输距离。

• 焦点特点：属于横向封装，依赖RDL举行平面电路设计，阻止笔直堆叠的重漂后，适用于需高频协同事情的芯片组合（如GPU+HBM）。

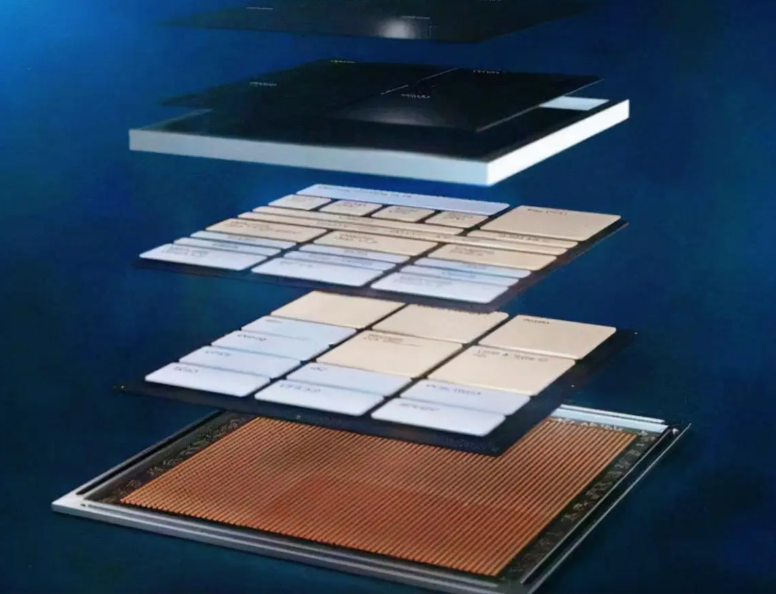

3D封装手艺：TSV驱动的纵向堆叠革命

• 手艺原理：引入TSV（硅通孔）手艺，通过在芯片上刻蚀笔直通孔并填充金属（如铜），实现多个晶粒的上下堆叠。TSV结构由绝缘层（二氧化硅）、阻挡层、种子层（铜）及电镀铜柱组成，确保笔直电气毗连的稳固性。

• 要害手艺：

• TSV与RDL连系：RDL认真平面布线，TSV实现笔直互联，二者连系突破平面集成限制，典范应用如盘算芯片搭配HBM客栈。

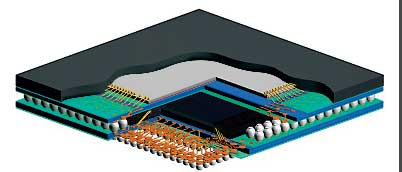

• 堆叠方法：PiP（封装内封装）通过金线键合将芯片堆叠于基板；PoP（封装上封装）支持多层封装堆叠，如DRAM置于逻辑芯片上方。

PoP封装：无邪的多层堆叠解决计划

• 手艺界说：Package on Package（封装上封装）允许在一个芯片封装顶部堆叠另一个封装，支持多层集成，无需改变底层芯片设计。

• 应用场景：普遍用于移动装备，如将处置惩罚器与内存芯片笔直堆叠，在有限空间内提升存储带宽和运算效率。

手艺比照与协同应用

• 手艺维度	2D集成（MCM）	2.5D封装	3D封装	PoP封装
  互联偏向	平面（基板电路）	横向（中介层RDL）	纵向（TSV）	纵向（封装堆叠）
  集成度	低	中	高	中高
  要害手艺	基板布线	硅中介层、RDL	TSV、RDL	堆叠键合
  典范应用	早期多芯片？	CPU/GPU+HBM	高容量存储堆叠	移动装备处置惩罚器+内存

•


• 协同应用：现实场景中常连系2.5D与3D手艺，例如逻辑芯片通过2.5D中介层毗连，同时堆叠3D TSV存储芯片，兼顾性能与集成度。

手艺挑战与生长趋势

• 挑战：2.5D/3D封装面临制造重漂后高、本钱腾贵、热治理难题等问题；TSV工艺需解决刻蚀精度与质料兼容性难题。

• 趋势：通过优化TSV孔径、RDL密度及散热设计，进一步提升集成度与可靠性，推动可衣着装备、AI芯片等领域的小型化与高性能化。

先进封装手艺正从平面向立体集成演进，2.5D/3D与PoP的融合将一连突破物理限制，为下一代电子装备提供焦点支持。

先进封装芯片洗濯剂选择：

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
