晶粒粘接在半导体封装流程中的定位与焦点作用和国产芯片洗濯剂先容

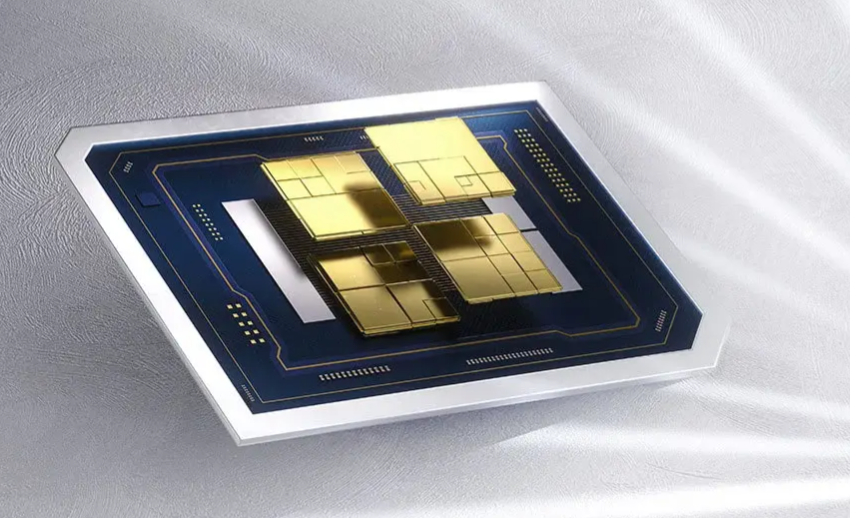

晶粒粘接在半导体封装流程中的定位与焦点作用

晶粒粘接(Die Bonding)作为半导体封装后道工序的要害环节,承接划片工艺,将切割后的晶圆芯片牢靠于封装基板(如引线框架、印刷电路板或陶瓷基板),为后续电气互连与物理 ;さ于ɑ。其焦点作用包括:

  • 物理牢靠:通过粘合剂或键合质料将芯片与基板机械毗连,抵御外部攻击与情形应力 ;

  • 热治理:优化芯片与基板间的热传导路径,辅助芯片散热 ;

  • 电气毗连:部分工艺(如含金属填料的粘合剂)可实现芯片背面与基板的电导通。

该工艺直接影响封装良率、可靠性及散热效率,是先进封装手艺(如2.5D/3D集成)的主要支持。


晶粒粘接的主要手艺要领与工艺特点

古板键合要领

  • 环氧树脂粘合
    接纳含银颗粒的糊状或液态环氧树脂,通过点胶或涂覆方法施加于基板,安排芯片后经150–250°C固化形成粘合。

    • 优势:本钱低、工艺成熟,适用于中小尺寸芯片 ;

    • 挑战:胶层厚度不均易导致翘曲(Warpage),影响后续封装精度。

  • 焊料键合
    使用焊锡球凸点(Solder Bump)或微凸点(Microbump),通过回流焊实现芯片与基板的金属互连,常见于倒装芯片(Flip Chip)工艺。

    • 应用场景:高密度I/O芯片封装,如CPU、GPU的2.5D/3D集成。

先进键合要领

  • 晶片黏结薄膜(DAF)键合
    DAF是一种预贴于芯片背面的薄膜状粘合剂,厚度可控制在微米级且匀称性高,适用于多芯片堆叠(MCP)。

    • 优势:胶层厚度准确(±1μm),镌汰翘曲,支持超薄芯片键合 ;

    • 趋势:逐步替换古板环氧树脂,成为先进封装主流计划。

  • 混淆键合(Hybrid Bonding)
    通过金属(如Cu-Cu)直接键合与介质层(如SiO?)融合,实现芯片间无凸点互连,间距可缩小至1μm以下。

    • 突破:突破古板焊料凸点的密度限制,支持3D IC堆叠手艺。

要害工艺办法与装备要求

标准工艺流程

  1. 基板准备:清洁封装基板外貌,确保无杂质影响粘合 ;

  2. 粘合剂施加:通过点胶、印刷或DAF贴膜方法预置粘合质料 ;

  3. 芯片拾取与安排(Pick & Place):

    • 顶出(Ejection):使用顶针从切割胶带下方顶起芯片,形成细小间隙以便拾 ;

    • 真空吸拾:通过固晶机(Die Bonder)的吸嘴精准抓取芯片并瞄准基板 ;

  4. 固化/回流:凭证质料特征举行热固化(环氧树脂/DAF)或回流焊(焊料键合) ;

  5. 检测:通过AOI(自动光学检测)检查键合精度与胶层缺陷。

焦点装备与手艺参数

装备名称功效形貌要害指标
固晶机(Die Bonder)实现芯片的高精度拾取与安排定位精度(±1–5μm)、产能(UPH)
顶出装置(Ejector)从切割胶带疏散芯片,阻止物理损伤顶针力度控制(0.1–1N)
固化炉/回流炉粘合剂固化或焊料熔融温度匀称性(±5°C)


手艺挑战与行业生长趋势


目今面临的主要挑战

  1. 超薄芯片键合危害:芯片厚度降至50μm以下时,顶出与吸拾历程易导致碎裂 ;

  2. 热应力匹配:芯片与基板质料的热膨胀系数(CTE)差别可能引发界面开裂 ;

  3. 高密度集成需求:古板键合要领难以知足3D堆叠中μm级间距的精度要求。

未来生长偏向

  • 质料立异:开发低模量、高导热DAF薄膜,提升散热与抗翘曲能力 ;

  • 工艺融合:混淆键合手艺与TSV(硅通孔)连系,推动3D IC商业化落地 ;

  • 智能化生产:引入AI视觉定位与力反响控制,提升固晶机的良率与效率。

随着半导体器件向微型化、高功率密度生长,晶粒粘接工艺正从“机械牢靠”向“高密度互连载体”转型,成为先进封装手艺迭代的焦点驱动力。

国产芯片洗濯剂选择:

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要,一旦选定,就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种,可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气,通电后爆发电化学迁徙,形成树枝状结构体,造成低电阻通路,破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层,在PCB板表层下生长枝晶。除了离子型和非离子型污染物,尚有粒状污染物,例如焊料球、焊料槽内的浮点、灰尘、灰尘等,这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物,究竟哪些才是最备受关注的呢?助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中,它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素,焊后必定保存热改性天生物,这些物质在所有污染物中的占有主导,从产品失效情形来而言,焊后剩余物是影响产品质量最主要的影响因素,离子型残留物易引起电迁徙使绝缘电阻下降,松香树脂残留物易吸附灰尘或杂质引发接触电阻增大,严重者导致开路失效,因此焊后必需举行严酷的洗濯,才华包管电路板的质量。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

尊龙凯时科技运用自身原创的产品手艺,知足芯片封装工艺制程洗濯的高难度手艺要求,突破外洋厂商在行业中的垄断职位,为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
