先进封装工艺迭代全剖析：FC、WLP、2.5D/3D手艺路径与工业名堂

一、先进封装手艺演进与焦点工艺分类

界说：
先进封装是通过晶圆级集成、系统级重构等立异工艺，实现芯片高密度互联、多功效集成的封装手艺，焦点目的是突破制程工艺瓶颈，提升性能、降低本钱并知足终端装备轻薄化需求。

要害分类与手艺特点：

1. 倒装芯片（Flip Chip, FC）

• 原理：芯片倒置，通过凸点（Bump）直接与基板毗连，替换古板引线键合，缩短信号路径。

• 趋势：主流封装形式，普遍应用于智能手机、GPU等，占先进封装市场份额超40%（2023年数据）。

• 案例：英伟达GPU芯片接纳FC-BGA封装，实现高I/O密度与散热效率。

•

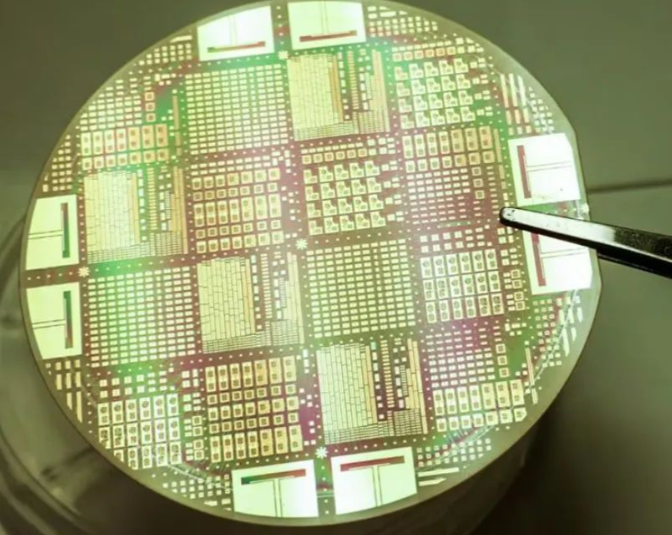

2. 晶圆级封装（WLP）

• 原理：直接在晶圆上完成封装，分为扇入型（Fan-In）和扇出型（Fan-Out），无需切割单芯片。

• 趋势：扇出型（如台积电InFO）因面积使用率优势，增速快于扇入型，2023年市场规模达120亿美元，CAGR 12%。

• 应用：Apple Watch芯片接纳InFO_WLP，实现0.3mm超薄封装。

•

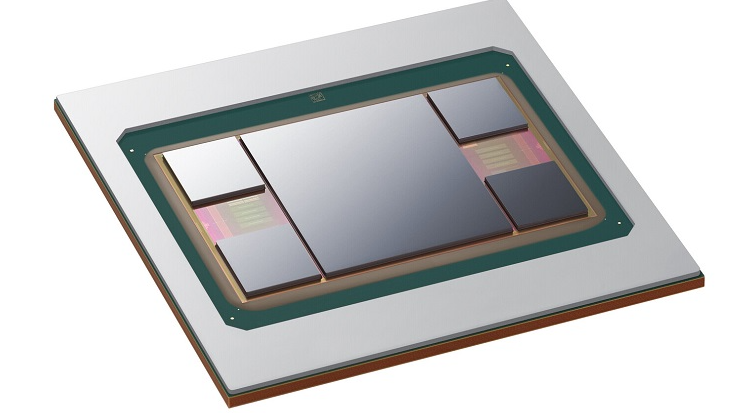

3. 2.5D封装

• 原理：多芯片并列排布于硅中介层（Interposer），通过TSV/RDL实现互联，代表工艺为台积电CoWoS、英特尔EMIB。

• 焦点价值：支持异构集成（如CPU+HBM），带宽提升至10Tb/s以上，功耗降低30%。

• 现状：AI芯片焦点瓶颈，台积电CoWoS产能主要，2024年营收预计达70亿美元，占其先进封装收入60%。

•


4. 3D封装

• 原理：芯片笔直堆叠，通过TSV或混淆键合（Hybrid Bonding）实现层间互联，无需中介层。

• 手艺突破：混淆键合间距缩小至1μm以下（古板微凸点为5μm），密度提升10倍，代表工艺为三星HBM3封装。

• 趋势：HBM（高带宽内存）是3D封装典范应用，2024年市场规模预计增添150%，达180亿美元。

二、手艺迭代驱动力与工业规模

焦点驱动力：

• 制程瓶颈：7nm以下先进制程本钱激增（3nm工艺研发本钱超50亿美元），封装成为“后摩尔时代”性能提升要害。

• AI与HPC需求：英伟达H100 GPU集成280亿个晶体管，需CoWoS 2.5D封装实现算力释放；AI效劳器单机HBM容量从1TB增至8TB（2023-2025年）。

市场规模与资源开支：

• 整体规模：2023年全球先进封装市场378亿美元，2029年预计达695亿美元，CAGR 10.7%（泉源：知乎专栏，2024）。

• 资源投入：2024年行业资源开支115亿美元（+16% YoY），台积电、三星等晶圆厂占比超70%，重点投向2.5D/3D产线。

三、全球手艺竞争名堂与头部玩家

1. 晶圆厂主导高端手艺

• 台积电：CoWoS（2.5D）产能全球领先，垄断英伟达H100、AMD MI300订单，2024年妄想扩产至每月12万片晶圆。

• 三星：3D混淆键合手艺突破，HBM3封装良率提升至85%，争取SK海力士、美光订单。

• 海内追赶：中芯国际结构2.5D中介层，武汉新芯实现3D IC量产，良率约60%（国际一线水平80%+）。

2. 封测厂聚焦中后道工艺

• 国际：日月光（SiP集成）、安靠（2.5D硅中介层）占有全球封测市场55%份额。

• 海内：通富微电（AMD Chiplet封装主力供应商）、长电科技（Fan-Out量产）、甬矽电子（Bumping工艺突破）。

3. 手艺标准与生态

• UCIe同盟：英特尔、台积电等10家企业联合推出Chiplet互联标准，统一Die-to-Die接口，2024年首批产品落地（如英特尔Xeon CPU）。

四、要害手艺瓶颈与未来偏向

现存挑战：

• 良率与本钱：3D混淆键合良率缺乏70%，单颗HBM封装本钱超500美元（占AI芯片总本钱30%）。

• 装备依赖：TSV刻蚀机（应用质料）、混淆键合装备（EVG）国产化率＜10%，制约产能扩张。

未来趋势：

1. Chiplet异构集成：将GPU、内存、传感器拆分芯粒，通过2.5D/3D封装重组，本钱降低40%（AMD EPYC处置惩罚器案例）。

2. 质料立异：有机中介层（替换硅中介层）本钱降低50%，长电科技已实现量产。

3. 先进封装前道化：晶圆厂与封测厂协同加深，台积电CoWoS产线整合前道（光刻）与中道（RDL）工艺。

智能总结

1. 手艺主线：从“简单芯片封装”向“系统级集成”演进，2.5D/3D是AI时代焦点手艺（台积电CoWoS、HBM为目今焦点）。

2. 市场规模：2023-2029年CAGR 10.7%，资源开支向头部晶圆厂集中，产能缺口支持行业高景气。

3. 竞争名堂：台积电（2.5D）、三星（3D）、日月光（封测）主导，海内企业在中低端封装实现突破，但高端装备与质料依赖入口。

4. 本钱结构：先进封装占芯片总本钱比例从15%升至35%（7nm芯片），良率提升是降本要害。

5. 投资逻辑：关注具备硅中介层（中芯国际）、Chiplet封装（通富微电）、HBM配套（长电科技）能力的企业，规避纯古板封测营业标的。

注：数据与案例综合自知乎专栏（2024.11）、新浪财经（2024.02/04）、雪球（2024.08）等果真资料，重点面向工业趋势与投资决议参考。

先进封装工艺芯片洗濯剂选择：

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持。
