国产Mini/Micro LED生产工艺要害办法剖析

Mini和Micro LED作为新一代显示手艺，其生产工艺涉及芯片制备、巨量转移、焊接与修复等多个重大环节，海内企业在焦点工艺上已形成针对性解决计划。以Micro LED显示面板生产为例，要害办法包括：

1. 三色LED晶圆制备：红、绿、蓝三色LED划分在透明基板生长晶圆上制作。

2. 激光剥离（LLO）：通过准分子激光将LED从生长晶圆疏散并牢靠于暂时载板。

3. 巨量转移（LIFT）：激光选择性疏散单颗LED并转移至最终基板焊盘位置。

4. 激光焊接（LAB）：半导体激光加热实现多颗LED与焊料的快速键合。

5. 芯片修复（LFX）：激光剥离不良LED，通过点锡膏和单颗激光固晶完成返修。

在封装环节，海内主流手艺蹊径包括：

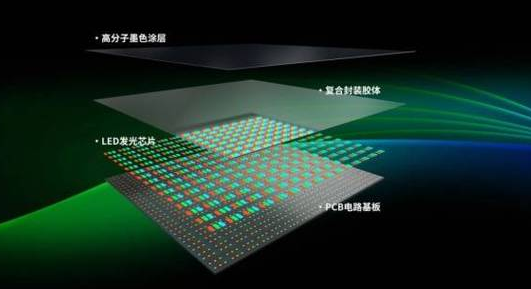

• COB（Chip on Board）：多颗裸芯片直接与PCB板毗连，适合小间距显示。

• SMD（Surface Mounted Devices）：单芯片封装成灯珠后贴片，工艺成熟但本钱较高。

• IMD（Integrated Matrix Devices）：4-9颗芯片集成封装，平衡效率与精度。

焦点生产装备与手艺难点突破

海内企业在要害装备研发上聚焦三大手艺瓶颈，形成差别化解决计划：

芯片制备环节

封装与修复环节

• 巨量转移手艺：松盛光电开发的激光转移系统实现每小时百万级芯片转移效率。

• 激光焊接装备：LAB工艺单次可焊接多颗LED，键合强度提升30%以上。

• 返修系统：LFX手艺支持单颗LED精准剥离与修复，良率提升至99.5%。

Mini/Micro LED焦点市场应用与增添远景

消耗电子领域

• 电视与显示器：4K区分率产品需2400万颗LED芯片，海内品牌已推出110英寸以上Micro LED电视。

• 可衣着装备：1500PPI高区分率特征适配智能手表，预计2025年出货量突破5000万台。

商用与专业显示

• 超大屏显示：倒装COB手艺实现0.4mm以下点间距，已应用于监控指挥中心、高端聚会室。

• 车载显示：耐高温、长寿命特征知足汽车中控与仰面显示需求，海内车企2024年量产装车。

手艺优势驱动的市场渗透

Mini/Micro LED相比古板显示手艺具有显著性能优势：

• 能耗：仅为LCD的10%、OLED的50%。

• 亮度：抵达OLED的30倍，支持HDR10+标准。

• 寿命：凌驾10万小时，是OLED的3倍以上。

据行业展望，随着2025年海内巨量转移装备本钱下降40%，Mini LED背光电视价钱将进入主流消耗区间，发动全球市场规模突破80亿美元，其中中国占比将达65%以上。

COB芯片洗濯剂选择：

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
