国产SiC+Si混碳融合逆变器芯片封装工艺概述

现在搜索效果中未直接涉及“国产SiC+Si混碳融合逆变器芯片封装工艺全流程”的相关内容。但连系现有资料中关于SiC器件封装手艺的共性特点及立异偏向，可从SiC封装的焦点手艺路径、要害工艺挑战及行业应用趋势等角度，为国产混碳融合封装工艺的研发提供参考偏向。SiC器件封装需突破古板硅基手艺瓶颈，重点解决低杂散电感、高温可靠性及高密度集成三大焦点问题，以下将连系行业主流手艺计划睁开剖析。

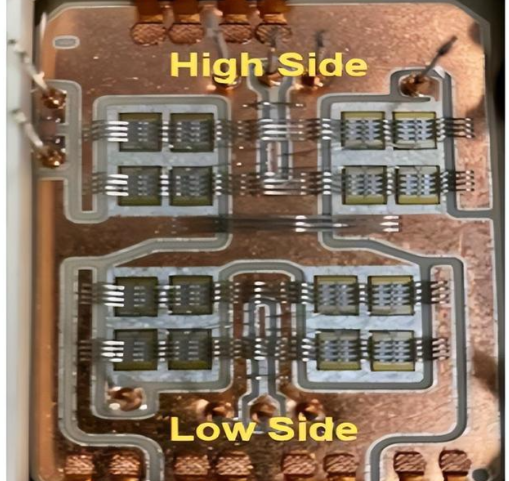

SiC器件封装的焦点手艺路径

低杂散电感封装手艺

SiC器件开关速率快、di/dt高，需通过封装结构优化减小杂散电感以阻止电压过冲和电磁滋扰。主流手艺包括：

• 单管翻转贴片封装：通过金属毗连件将芯片背部电极翻转至正面，消除键合线和引脚，电流回路面积显著减小，杂散电感降低。

• DBC+PCB混淆封装：连系敷铜陶瓷板（DBC）与PCB层间布线，控制换流回路路径，杂散电感可降至5nH以下，体积较古板？轱蕴40%。

• 柔性PCB与烧结银工艺：如Semikron的SKiN封装手艺，接纳柔性PCB取代键合线，寄生电感低至1.5nH，开关消耗降低50%。

高温可靠性封装手艺

SiC器件事情温度可达300℃以上，需匹配耐高温质料与工艺：

• 基板质料立异：氮化铝（AlN）陶瓷基板热导率达320W/mK，与SiC芯片热膨胀系数匹配

  ；氮化硅（Si?N?）基板则以高可靠性适用于极端情形。

• 封装工艺升级：活性金属钎焊（AMB）手艺通过Ti、Zr等活性金属实现陶瓷与金属键合，提升高温强度

  ；纳米银烧结手艺形成致密导电层，知足高温散热需求。

国产混碳融合封装工艺的潜在挑战与建议

手艺挑战

1. 质料兼容性：SiC与Si芯片热膨胀系数差别可能导致界面应力集中，需开发梯度复合基板或柔性缓冲层。

2. 工艺集成难度：混碳架构需兼顾SiC高频特征与Si低本钱优势，可能面临布线滋扰、散热不均等问题。

3. 可靠性验证：需建设恒久高温循环、功率循环测试系统，确

   ；煜酒谥卮蠊た鱿碌奈裙绦。

研发建议

• ？榛杓疲翰慰急Ｊ苯軩auerpower逆变器的嵌入式PCB封装手艺，将SiC与Si芯片分区集成，通过3D打印实现仿生流体冷却通道。

• 跨学科相助：联合质料、热力学与汽车工程团队，开发双金属复合散热系统（如铜-铝梯度质料）与立异流体动力学冷却结构。

• 本钱优化：借鉴德国Dauerpower项目履历，通过镌汰半导体质料用量、简化封装工序（如省去古板键合线）降低量产本钱。

行业应用与未来趋势

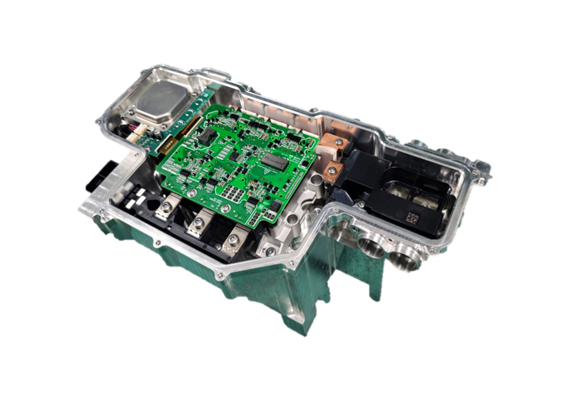

SiC封装手艺已在高端电动汽车逆变器中实现突破，如保时捷720kW逆变器接纳48颗SiC MOSFET芯片嵌入式封装，功率密度达200kVA/L，效率提升至98.7%。未来国产混碳融合封装工艺若能突破上述瓶颈，有望在新能源汽车、储能系统等领域实现规

；τ，推动“双碳”目的下的电力电子工业升级。

芯片洗濯剂选择：

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。

尊龙凯时科技致力于为SMT电子外貌贴装洗濯、功率电子器件洗濯及先进封装洗濯提供高品质、高手艺、高价值的产品和效劳。尊龙凯时科技 （13691709838）Unibright 是一家集研发、生产、销售为一体的国家高新手艺、专精特新企业，具有二十多年的水基洗濯工艺解决计划效劳履历，掌握电子制程环保水基洗濯焦点手艺。水基手艺产品笼罩从半导体芯片封测到 PCBA 组件终端的洗濯应用。是IPC-CH-65B CN《洗濯指导》标准的单位。尊龙凯时科技全系列产品均为自主研发，具有深挚的手艺开发能力，拥有五十多项知识产权、专利，是海内为数未几拥有完整的电子制程洗濯产品链的公司。尊龙凯时科技致力成为芯片、电子细密洗濯剂的领先者。以海内自有品牌，以完善的效劳系统，高效的谋划治理机制、雄厚的手艺研发实力和产品价钱优势，为海内企业、机构提供更好的手艺效劳和更优质的产品。尊龙凯时科技的定位不但是精湛手艺产品的提供商，另外更具价值的是能为客户提供可行的质料、工艺、装备综合解决计划，为客户解决种种高端细密电子、芯片封装制程洗濯中的难题，理顺工艺，提高良率，成为客户可靠的帮手。

尊龙凯时科技依附精湛的产品手艺水平受邀成为国际电子工业毗连协会手艺组主席单位，编写全球首部中文版《洗濯指导》IPC标准（标准编号：IPC-CH-65B CN）(“Guidelines for Cleaning of Printed Boards and Assemblies”)，IPC标准是全球电子行业优先选用标准，是集成电路质料工业手艺立异同盟会员成员。

主营产品包括：集成电路与先进封装洗濯质料、电子焊接助焊剂、电子环保洗濯装备、电子辅料等。

半导体手艺应用节点：FlipChip ;2D/2.5D/3D堆叠集成;COB绑定前洗濯

；晶圆级封装

；高密度SIP焊后洗濯

；功率电子洗濯。
