第一部分：国产辅助驾驶芯片主要封装工艺

辅助驾驶芯片属于高端半导体产品，对性能、功耗、可靠性和集成度要求极高。因此，其封装手艺也接纳了最先进的计划。国产芯片厂商主要接纳以下几种主流和前沿的封装工艺：

1. 古板先进封装（仍普遍应用）

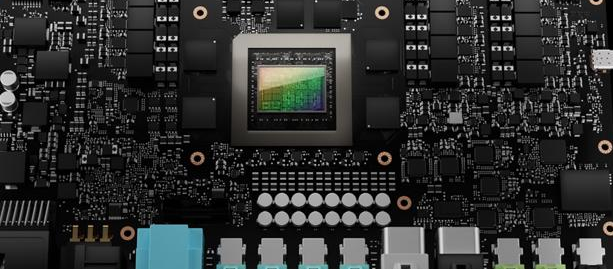

• FCBGA (Flip Chip Ball Grid Array - 倒装芯片球栅格阵列)

• 手艺原理：与古板的Wire Bonding（打线毗连）差别，芯片的有源面（正面）通详尽小的凸块（Solder Bump）直接毗连到封装基板上。

• 优点：更高的I/O密度、更短的互联路径（更好的电性能、更低的延迟和噪声）、更好的散热性能。

• 应用：这是现在主流大算力自动驾驶芯片（如英伟达Orin、地平线征程5、黑芝麻A1000等）最常接纳的基础封装形式。它为芯片提供了稳固、可靠的物理和电气毗连基础。

2. 2.5D/3D 先进封装（成为高性能焦点）

这是现在追逐更高算力的要害封装手艺，国产头部厂商已普遍接纳。

• 2.5D 封装

• 手艺原理：将多个芯片（如盘算芯粒Chiplet、HBM内存）并排安排在一其中介层（Interposer） 上。这其中介层通常由硅（Silicon）或玻璃等质料制成，内部有高密度的布线（TSV硅通孔或RDL重布线层），实现芯片间的高速互联。

• 焦点应用：集成高带宽内存（HBM）。自动驾驶AI盘算需要重大的内存带宽，HBM提供相识决计划，而2.5D封装是实现CPU/GPU与HBM集成的唯一商业化路径。

• 代表：寒武纪的思元系列、华为昇腾芯片等早期就接纳了2.5D封装。地平线征程6等新一代芯片也势必接纳。

• 3D 封装

• 手艺原理：将多个芯片或芯片层在笔直偏向上堆叠并互连，通过TSV（Through-Silicon Via） 等手艺实现穿硅互连。

• 优点：集成度最高，能进一步缩短互联长度，极大提升传输速率和能效。

• 应用：现在主要用于存储器堆叠（如HBM自己就是3D堆叠的）。在逻辑芯片（如CPU/GPU）的3D堆叠上，手艺难度和本钱更高，是未来的生长偏向。国产芯片在此领域处于研发和追赶阶段。

3. 晶圆级封装（WLP）

• 手艺原理：直接在晶圆上举行封装和测试，然后才切割成单个芯片。

• 优点：封装尺寸小、性能好、成内情对有优势。

• 应用：更多用于对尺寸要求苛刻的移动装备或较低算力的传感器处置惩罚芯片。在主控ADAS芯片中，Fan-Out（扇出型）晶圆级封装可用于集成多个Die，是一种有潜力的手艺，但现在不如2.5D普及。

4. Chiplet（芯粒）手艺

• 手艺理念：与其说是一种详细工艺，不如说是一种设计要领论。它将一个大型SoC拆分成多个更小、功效更简单的“芯粒”（Die），然后通过先进封装（如2.5D、3D）手艺集成在一起。

• 对国产芯片的意义：

• 提升良率，降低本钱：大尺寸单片SoC良率低，本钱高昂。剖析成小芯
  ？梢曰质褂米钍屎系墓ひ战诘悖ㄈ缗趟愕ノ挥7nm/5nm，I/O接口用28nm），大幅降低本钱。

• 手艺突破捷径：在无法周全获得最先进EUV光刻机的情形下，通过 Chiplet 设计和先进封装，用相对成熟的工艺“组合”出靠近先进制程的性能，是实现“弯道超车”或“换道超车”的战略选择。

• 代表：华为、寒武纪、芯擎科技等公司都在起劲结构Chiplet手艺。

第二部分：市场应用与生长情形剖析

市场应用现状（匹配差别级别自动驾驶）

1. L2/L2+ 级（普及型ADAS）

• 芯片需求：算力要求通常在10-30 TOPS。更注重本钱、功耗和可靠性。

• 封装手艺：主流是FCBGA。手艺成熟，供应链稳固，本钱可控。代表芯片如地平线征程3、黑芝麻A1000（早期版本）、芯擎科技的“龙鹰一号”等均接纳此类封装。足以知足泊车、自顺应巡航、车道坚持等功效。

2. L3/L4 级（高阶智能驾驶）

• 芯片需求：算力要求跃升至100-1000+ TOPS。对内存带宽、互联速率和散热的要求呈指数级增添。

• 封装手艺：2.5D + HBM 成为标配。没有HBM提供的超高带宽，大算力就无法有用释放。地平线征程5/6、黑芝麻A2000、华为MDC平台中的昇腾芯片等，都接纳了2.5D封装集成HBM。这是现在国产高端芯片角逐的主战场。

3. 舱驾一体

• 新趋势：将智能座舱芯片和智能驾驶芯片的功效集成到一颗SoC中。

• 封装挑战：需要集成更多差别功效、差别制程的芯粒（如CPU、GPU、NPU、AI加速器、视频编解码器等），对Chiplet设计和异构集成能力要求极高。这将是下一代封装手艺的焦点应用场景。

生长情形剖析：优势与挑战

优势 (Strengths):

1. 市场需求强劲：中国是全球最大的智能汽车市场，主机厂和Tier1对国产芯片有强烈的替换需求和相助意愿，为国产芯片提供了名贵的落地迭代时机。

2. 政策鼎力大举支持：国家在集成电路工业（大基金等）和新能源汽车工业上有明确的战略支持和政策指导。

3. 头部厂商手艺快速突破：以地平线、华为海思、黑芝麻智能、芯擎科技等为代表的公司，在设计能力和对先进封装的应用上已经与国际先进水平接轨，尤其是在2.5D封装和Chiplet架构的明确上。

4. 封装工业链相对成熟：中国大陆的长电科技、通富微电等封测代工厂（OSAT）已具备国际一流的先进封装（如2.5D、Fan-out）制造能力，能够为本土芯片设计公司提供有力支持。

挑战 (Challenges):

1. 最先进制程受限：高端ADAS芯片需要7nm、5nm甚至更先进的制程，而大陆晶圆厂（如中芯国际）在先进制程上受到装备限制。这使得国产芯片在绝对性能和能效上追赶国际顶尖水平（如英伟达Thor）保存客观难题。Chiplet是应对此挑战的要害战略。

2. 焦点IP和EDA工具依赖：特殊是在SerDes（高速接口）、HBM PHY等要害IP，以及支持3DIC先进封装的EDA设计工具上，仍高度依赖Synopsys、Cadence等外洋公司。

3. HBM等高端部件依赖入口：HBM内存现在险些由三星、SK海力士和美光垄断。国产存储芯片厂商（如长鑫存储）正在奋力追赶，但尚未实现HBM的量产和商用。这是供应链上的一个潜在危害点。

4. 生态系统和软件栈：芯片的乐成不但靠硬件，更需要强盛的软件开发工具链（Toolchain）、算法库和完整的软件栈（如Autosar、中心件）。这是英伟达的焦点壁垒，也是国产芯片厂商需要恒久投入和构建的。

总结与展望

• 封装手艺是焦点竞争力：关于国产辅助驾驶芯片而言，先进封装已不再是“可选项”，而是“必选项”。它是提升算力、带宽和集成度的要害赋能手艺。

• 手艺路径清晰：FCBGA 知足中低端市场，2.5D + HBM 占领高端市场，Chiplet 是未来实现逾越清静衡性能与本钱的焦点设计理念，3D封装是更久远的手艺储备。

• 生长态势起劲：国产芯片在设计上已具备与国际玩家同台竞技的能力，并借助本土市场优势快速迭代。封装制造环节也有强盛的本土供应链支持。

• 要害瓶颈在外：先进制程和HBM内存等焦点部件的外部依赖是主要短板。未来的生长取决于国产半导体全工业链的突破，以及芯片厂商通过Chiplet等架构立异绕过部分瓶颈的能力。

总体来看，国产辅助驾驶芯片在封装手艺的应用上紧跟全球潮流，市场应用正从低向高快速渗透，未来生长潜力重大，但仍需战胜底层手艺和供应链的严肃挑战。
