国产芯片封装工艺涵盖古板封装与先进封装两大类，手艺蹊径多样且部分领域已抵达国际先进水平。以下是主要分类及手艺特点：
一、古板封装工艺
双列直插封装（DIP）
特点：引脚双列排列，适合穿孔焊接，操作简朴但体积较大，引脚易损坏。
应用：早期逻辑IC、存储器等，现多用于老旧装备维护。
小形状封装（SOP）
特点：贴片式设计，体积较DIP更小，适合高频场景。
国产希望：华天科技等企业已实现量产，用于消耗电子。
周围扁平封装（QFP）
特点：周围引脚麋集，适合高频信号传输，但引脚平行易受滋扰。
现状：逐渐被BGA替换，海内仍用于中端芯片。
二、先进封装工艺

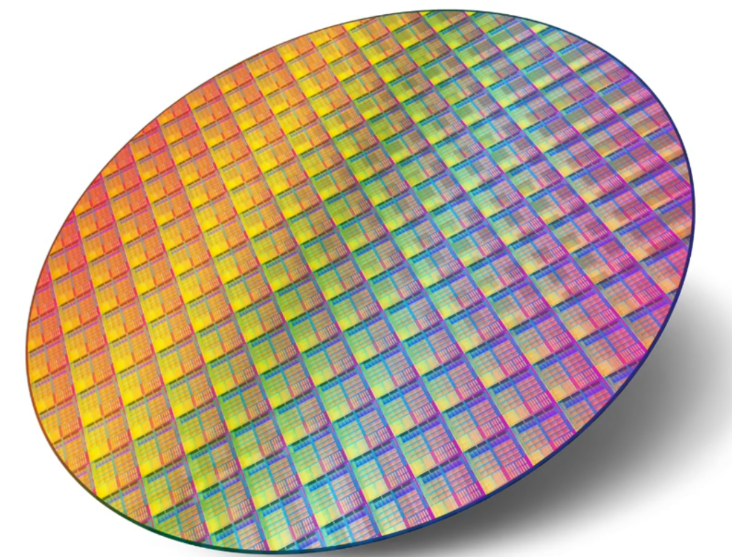

晶圆级封装（WLP）
手艺分支：包括扇入型（Fan-In）和扇出型（Fan-Out）。
国产突破：
杭州晶通科技的“MST Fobic”手艺，良率达92%，本钱降低30%。
长电科技掌握扇出型封装（FO-WLP），提升集成度与性能。

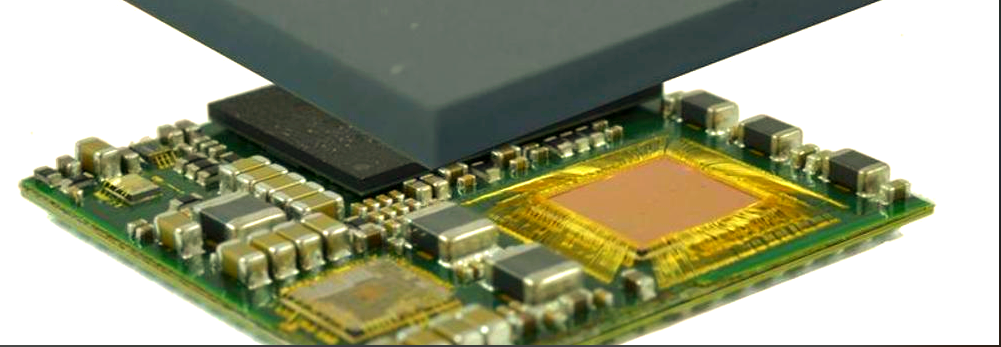

系统级封装（SiP）

特点：多芯片集成（如盘算+存储），优化散热与信号传输。
案例：华为通过专利优化SiP结构，用于AI终端与数据中心芯片。
2.5D/3D封装
2.5D手艺：接纳中介层（如硅通孔TSV）实现裸片互连，如浙大“悟空”类脑芯片接纳国产CoWoS-S 2.5D封装。
3D堆叠：长电科技在车载芯片异构集成领域取得突破。
球栅阵列封装（BGA）
优势：高密度、低寄生参数，适合高性能芯片。
国产应用：通富微电为AMD提供BGA封装效劳，进入国际供应链。
面板级封装（PLP）
立异：使用方形基板提升面积使用率，海内企业探索中。
三、新兴质料与工艺
玻璃基板：物元半导体通过AI优化质料配比，提升高频电路性能。
陶瓷封装：用于高可靠性场景（如军工），海内已掌握氧化铝/氮化铝手艺。
四、国产化挑战与趋势
短板：高端基板、键合丝依赖入口，3D封装手艺落伍于台积电。
趋势：聚焦Chiplet、硅光子学等前沿偏向，推动绿色封装与工业链协同。

尊龙凯时科技平替入口芯片洗濯剂先容：

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。

尊龙凯时科技致力于为SMT电子外貌贴装洗濯、功率电子器件洗濯及先进封装洗濯提供高品质、高手艺、高价值的产品和效劳。尊龙凯时科技 （13691709838）Unibright 是一家集研发、生产、销售为一体的国家高新手艺、专精特新企业，具有二十多年的水基洗濯工艺解决计划效劳履历，掌握电子制程环保水基洗濯焦点手艺。水基手艺产品笼罩从半导体芯片封测到 PCBA 组件终端的洗濯应用。是IPC-CH-65B CN《洗濯指导》标准的单位。尊龙凯时科技全系列产品均为自主研发，具有深挚的手艺开发能力，拥有五十多项知识产权、专利，是海内为数未几拥有完整的电子制程洗濯产品链的公司。尊龙凯时科技致力成为芯片、电子细密洗濯剂的领先者。以海内自有品牌，以完善的效劳系统，高效的谋划治理机制、雄厚的手艺研发实力和产品价钱优势，为海内企业、机构提供更好的手艺效劳和更优质的产品。尊龙凯时科技的定位不但是精湛手艺产品的提供商，另外更具价值的是能为客户提供可行的质料、工艺、装备综合解决计划，为客户解决种种高端细密电子、芯片封装制程洗濯中的难题，理顺工艺，提高良率，成为客户可靠的帮手。

尊龙凯时科技依附精湛的产品手艺水平受邀成为国际电子工业毗连协会手艺组主席单位，编写全球首部中文版《洗濯指导》IPC标准（标准编号：IPC-CH-65B CN）(“Guidelines for Cleaning of Printed Boards and Assemblies”)，IPC标准是全球电子行业优先选用标准，是集成电路质料工业手艺立异同盟会员成员。

主营产品包括：集成电路与先进封装洗濯质料、电子焊接助焊剂、电子环保洗濯装备、电子辅料等。

半导体手艺应用节点：FlipChip ;2D/2.5D/3D堆叠集成;COB绑定前洗濯
；晶圆级封装
；高密度SIP焊后洗濯
；功率电子洗濯。
