关于 BGA（球栅阵列）板级装联封装工艺 的详细先容。本文将系统地叙述BGA的看法、工艺流程、要害工艺点、常见缺陷及检测要领。

一、BGA 简介与优势

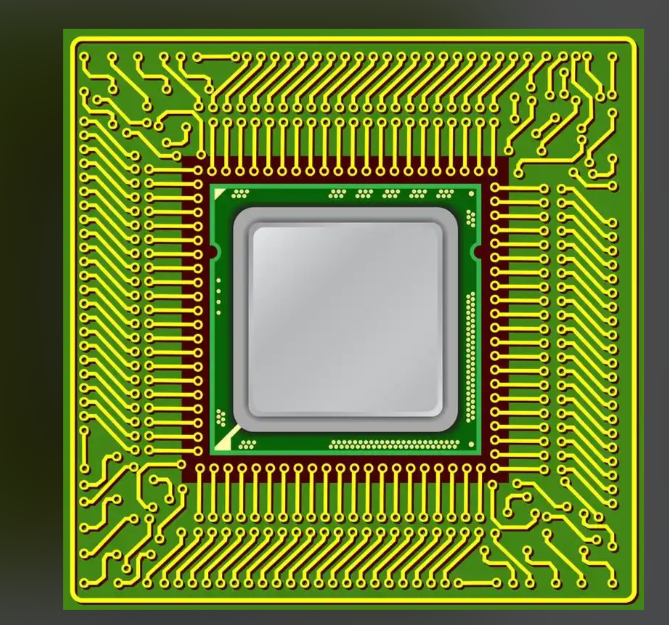

BGA（Ball Grid Array） 是一种先进的集成电路封装手艺。它与古板的周围有引脚的QFP等封装差别
，其引脚是以阵列式排列在封装体底部的焊球形式保存。

主要优势：

1. 高密度I/O：充分使用封装底部面积
   ，在更小的面积上容纳更多的引脚
   ，适合高引脚数芯片（如CPU、GPU、FPGA）。

2. 优异的电性能：焊球短
   ，引线电感小
   ，串扰低
   ，提供了更好的高频和高速性能。

3. 优异的热性能：封装底部的大面积地/电源焊球有助于将芯片热量传导至PCB。

4. 高可靠性：焊点间距大
   ，回流焊时具有“自瞄准”效应
   ，焊接可靠性高。

5. 更适合自动化生产：对贴装精度要求相对宽松。

二、BGA板级装联（SMT）完整工艺流程

BGA的装配属于SMT（外貌贴装手艺）的一部分
，其焦点流程与通俗SMT元件类似
，但对工艺控制要求更为严酷。

整体流程框图：

PCB来料磨练 -> 焊膏印刷 -> SPI（焊膏检测） -> BGA贴装 -> 回流焊接 -> 洗濯（可。 -> 检测与测试 -> 返修（若有需要）

1. PCB来料磨练与存储

• 磨练：检查PCB的翘曲度、阻焊层是否完好、焊盘氧化情形、通孔是否梗塞等。任何缺陷都可能导致焊接失败。

• 存储：PCB和BGA组件通常对湿度敏感（MSL评级）。必需凭证其湿度敏感品级（MSL）在干燥柜（Dry Cabinet）中存储
  ，并在开封后划准时间内（如72小时）使用完毕
  ，不然需举行烘烤（Baking）以去除内部潮气
  ，避免回流焊时泛起“爆米花”效应（封装开裂）。

2. 焊膏印刷 (Solder Paste Printing)

• 目的：在PCB的BGA焊盘上准确地沉积适量、形状一致的焊膏。

• 要害要素：

• 钢网（Stencil）：激光切割并电抛光的不锈钢板。BGA的开孔通常为1：1的正方形或圆形
  ，有时会接纳微缩（Solder Mask Defined - SMD）或防桥开孔（Non-Solder Mask Defined - NSMD）设计来优化焊膏量。

• 焊膏（Solder Paste）：无铅焊膏（如SAC305）是主流。合金因素、粉末粒度（Type 3, Type 4）、助焊剂活性都需要凭证产品要求选择。

• 印刷参数：刮刀角度、压力、速率、脱模速率等都需要细腻调解
  ，以确保焊膏完善地转移到焊盘上。

3. 焊膏检测 (SPI - Solder Paste Inspection)

• 目的：在贴片前100%检查焊膏印刷质量
  ，是提升直通率（FPY）的要害办法。

• 检测内容：使用3D光学系统丈量焊膏的体积（Volume）、高度（Height)、面积（Area）、偏移（Offset）。任何不良品都应在此阶段洗濯并重新印刷
  ，阻止缺陷流入后续工序。

4. BGA贴装 (Component Placement)

• 目的：将BGA准确地贴装到已印刷焊膏的PCB对应位置上。

• 贴片机：高精度多功效贴片机。

• 对中系统：接纳底部视觉系统。相机透过向上的镜头识别PCB上的基准点（Fiducial Mark）。同时
  ，贴片头上的相机通过识别BGA底部的焊球图像来举行准确定位
  ；凳泳跸低撑趟愠鲋行淖旰托嵌群
  ，吸嘴将BGA精准贴放。

• 贴装压力：压力需轻柔且可调
  ，过大压力会挤压焊膏导致桥连
  ，或压坏焊球。

5. 回流焊接 (Reflow Soldering)

• 目的：通过加热使焊膏熔化
  ，形成冶金连系
  ，实现BGA焊球与PCB焊盘的可靠毗连。这是BGA工艺中最焦点的环节。

• 回流焊炉：通常为8-12个温区的强制热风对流炉。

• 温度曲线 (Temperature Profile)：这是工艺控制的灵魂
  ，必需凭证焊膏规格、PCB厚度和元件巨细举行准确设定和实时监控。一个典范无铅回流焊曲线包括四个阶段：

1. 预热区 (Ramp)：缓慢升温
   ，激活助焊剂
   ，蒸发溶剂。

2. 均热/浸泡区 (Soak)：使PCB上所有区域和元件温度趋于匀称
   ，镌汰温差。

3. 回流区 (Reflow)：温度迅速升高至峰值温度（无铅约240-250°C）
   ，使焊膏完全熔化
   ，形成焊点。液相线以上时间（TAL） 是要害参数
   ，通常为45-90秒。

4. 冷却区 (Cooling)：控制冷却速率
   ，形成灼烁、结构致密的焊点。过慢的冷却会导致焊点结晶颗粒粗大
   ，影响强度
   ；过快则可能导致元件热应力裂纹。

6. 洗濯 (Cleaning) - 可选深圳市尊龙凯时科技有限公司水基洗濯剂系列产品

• 目的：去除焊接后残留的助焊剂。关于高性能或高可靠性产品（如医疗、航空）
  ，洗濯是必需的
  ，以避免离子残留导致电路侵蚀或泄电。

• 推荐BGA洗濯剂产品型号中性水基洗濯剂W3210.


7. 检测与测试 (Inspection & Testing)

由于BGA焊点隐藏在封装体下方
，无法用肉眼或AOI直接视察
，因此需要特殊要领：

• 非破损性检测：

• X-Ray 检测 (2D/3D AXI)：最主要的手段？梢郧逦赝甘涌吹胶傅愕氖俊⑽恢谩⑿巫础⒕尴敢约澳诓渴欠癖４媲帕⑿楹浮⑵勇热毕。3D X-Ray还能丈量焊点高度。

• 声学显微扫描 (C-SAM)：用于检测封装内部（芯片与基板之间）的分层、裂纹等缺陷。

• 电性能测试：

• 在线测试 (ICT) 和 功效测试 (FCT)：最终确保所有焊点电气毗连准确
  ，产品功效正常。

8. 返修 (Rework)

• 当检测出不良BGA时
  ，需要使用专用的BGA返修站。

• 流程：局部加热（上下热风或红外）熔化焊点 -> 取下失效BGA -> 整理焊盘 -> 植球（或替换新BGA） -> 重新涂敷焊膏或助焊剂 -> 贴装新BGA -> 局部回流焊接 -> 再次检测。

三、要害工艺挑战与常见缺陷

1. 焊点朴陋 (Voids)：焊点内部的气孔。主要由助焊剂挥发、焊膏氧化或镀层问题引起。小朴陋通？山邮
   ，但大朴陋或位于毗连界面处的朴陋会影响机械强度和导热/导电性。

2. 虚焊/冷焊 (Non-Wet / Cold Solder)：焊料未与焊盘形成优异的IMC（金属间化合物）层。缘故原由可能是温度缺乏、氧化或污染。

3. 桥连 (Bridging)：相邻焊球之间的焊料毗连导致短路。通常由焊膏印刷不良、焊膏塌陷或贴片偏移引起。

4. 焊球翘立 (Head-in-Pillow, HIP)：像“枕头”一样
   ，BGA的焊球和PCB上的焊膏没有完全熔合。成因重大
   ，与翘曲、氧化、温度曲线都有关。

5. PCB或BGA翘曲 (Warpage)：在回流焊高温下
   ，PCB和BGA封装可能会爆发翘曲
   ，导致局部焊点无法接触
   ，形成开路或HIP缺陷。

6. 应力裂纹：产品在使用中受到机械或热应力
   ，BGA角落的焊点最容易爆发疲劳裂纹。

总结

BGA板级装联是一项高度细密和系统化的工艺。其乐成依赖于全历程控制
，历来料磨练、焊膏印刷到准确的回流焊温度曲线
，每一个环节都至关主要。SPI和X-Ray等检测手艺是实现高良率不可或缺的眼睛。随着芯片I/O数一连增添和焊球间距一直缩。ㄈ0.3mm pitch以下）
，对工艺装备精度和质料科学的要求也将越来越高
，向更先进的3D IC封装（如CoWoS, SoIC）和晶圆级封装（WLP）演进。
